概览

优势和特点

  • 4 层Rogers 4350B 和 Isola 370HR评估板。
  • 端接型2.92 mm RF连接器
  • 直通校准路径（未接入设备）

产品详情

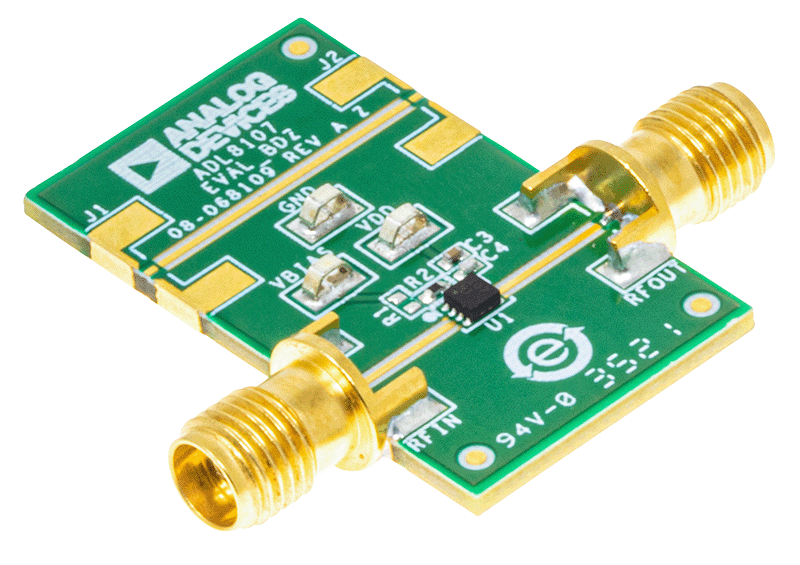

ADL8107-EVALZ由采用10 mil厚的Rogers 4350B和Isola 370HR铜箔制成的4层印刷电路板(PCB)组成，标称厚度为62 mils。ADL8107-EVALZ上的RFIN和RFOUT端口填充有2.92 mm插口同轴连接器，且其相应的RF走线具有50 Ω特征阻抗。ADL8107-EVALZ上安装的组件适合在ADL8107的整个工作温度范围（−40°C至+85°C）内使用。为校准电路板的迹线损耗，在J1和J2连接器之间提供了一个直通校准路径。J1和J2必须安装RF连接器才能使用该直通校准路径。直通校准路径性能参见用户指南中的表1和图3。

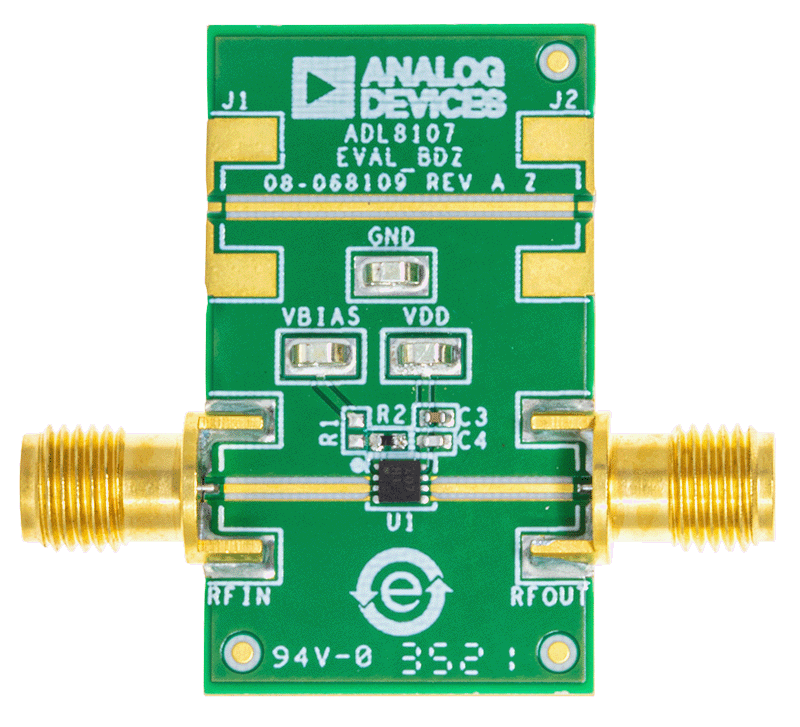

通过表贴技术(SMT)测试点连接器GND和VDD访问ADL8107-EVALZ接地路径和VDD引脚。可在RBIAS引脚上轻松访问VBIAS的辅助测试点（有关测试点位置，请参见用户指南中的图5）。

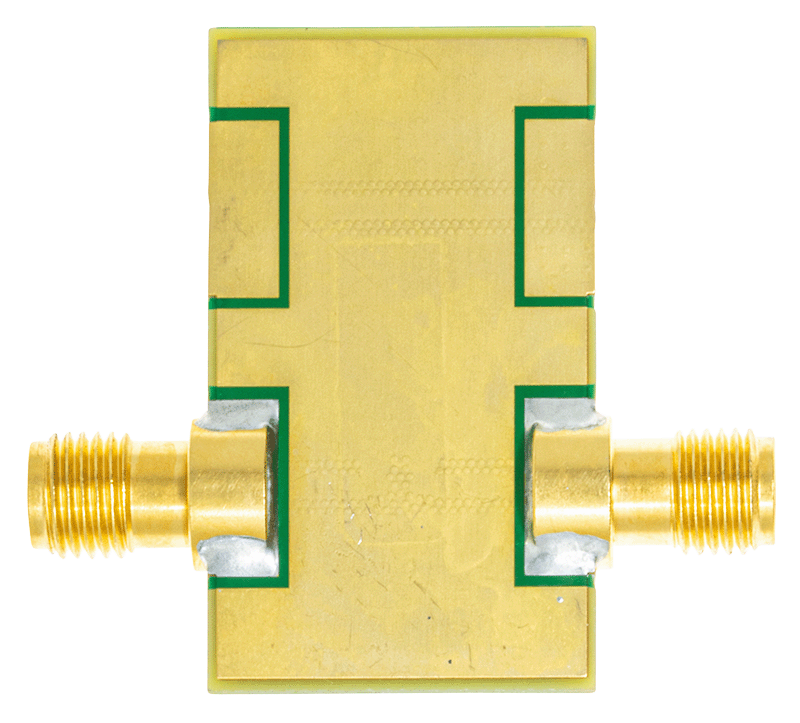

ADL8107-EVALZ上的RF走线为50 Ω接地共面波导走线。封装接地引线和裸焊盘直接连接到接地平面。多个导通孔用于连接顶部和底部接地平面，并特别集中于接地焊盘正下方的区域，以便为散热器提供充分的导电性和导热性。

ADL8107-EVALZ上的电源去耦电容代表用于表征和评定器件的配置。

有关ADL8107的完整详细信息，请参阅ADL8107数据手册，在使用ADL8107-EVALZ时，必须同时参阅该数据手册和本用户指南。

技术与领域

相关产品

包装内含

ADL8107-EVALZ评估板

使用入门

需要的设备

  • RF信号发生器
  • RF频谱分析器
  • RF网络分析器
  • 5V、300mA电源
