EVAL-ADL8106

产品详情

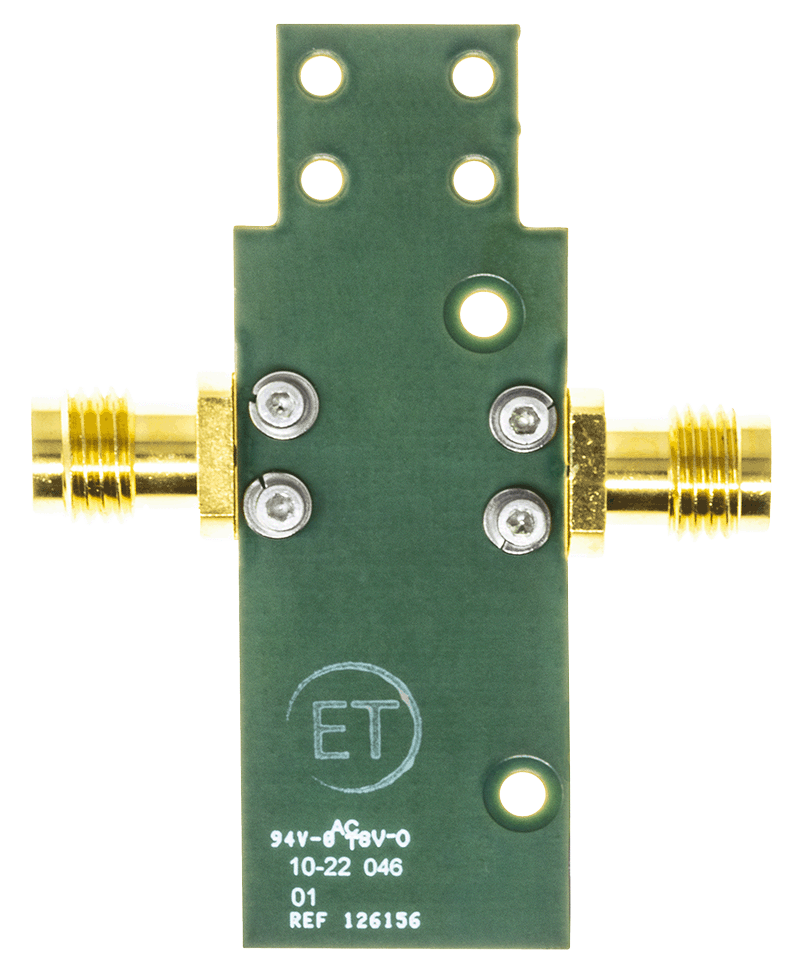

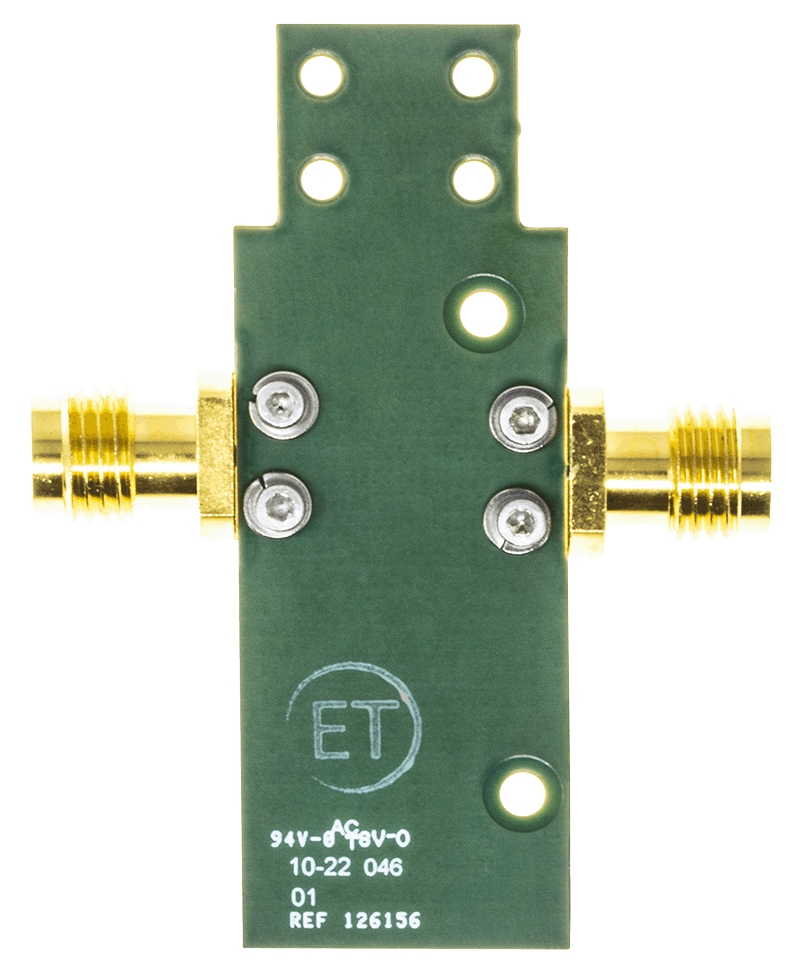

ADL8106-EVALZ 是 4 层印刷电路板 (PCB)。顶层和第一内层之间的衬底由Rogers 4003C制成。内层和底侧层都是地面。

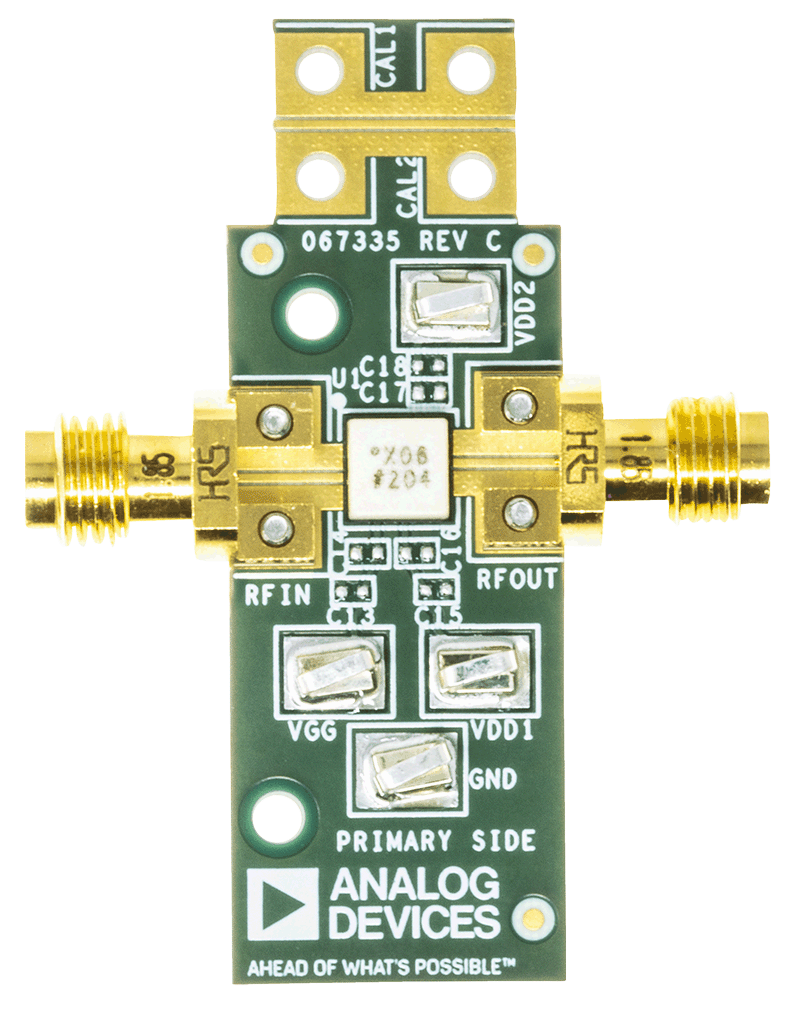

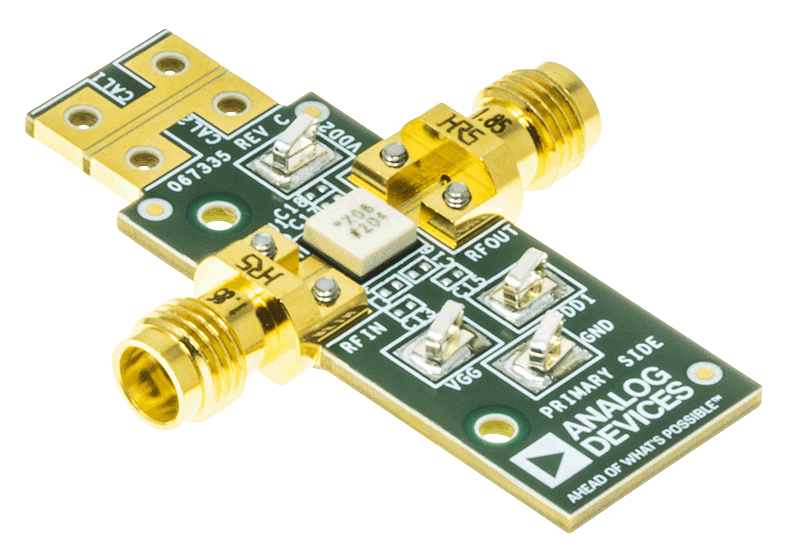

ADL8106-EVALZ 上的 RFIN 和 RFOUT 端口由 1.85 mm 母头同轴连接器填充，其各自的射频迹线都有 50 Ω 特性阻抗。ADL8106-EVALZ 装有适合在 ADL8106 的整个 -40°C 至 + 85°C 工作温度范围内使用的组件。

为校准板的回溯损耗，CAL1和CAL2连接器之间提供一个直通校准路径。CAL1和CAL2必须装有 1.85毫米的母同轴接头（有关产品型号，请参阅表 2）。表面贴装技术（SMT）测试点 VDD1、VDD2和VGG上加上电源和偏置电压。

RF 迹线为 50 Ω 接地共面波导迹线。封装接地引线和裸焊盘直接连接到接地平面。通过多个过孔连接接地层，特别关注接地焊盘正下方的区域。有关 ADL8106 的完整详细信息，请参阅 ADL8106 数据手册，在使用 ADL8106-EVALZ 时，必须同时参阅该数据手册和本用户指南。
