概览

优势和特点

  • 在树莓派平台上简化IMU的软件和应用原型制作
    • 直接安装进行软件开发
    • 扁平电缆安装用于应用测试和验证
  • 连接到ADIS16IMU1/PCBZ和ADIS16IMU4/PCBZ兼容IMU器件
  • 通过40引脚GPIO连接器可连接到树莓派3B+和4

产品详情

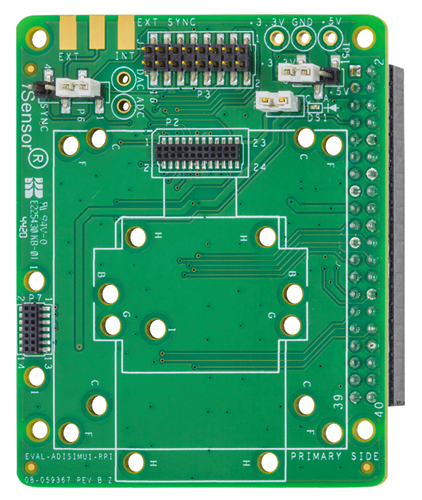

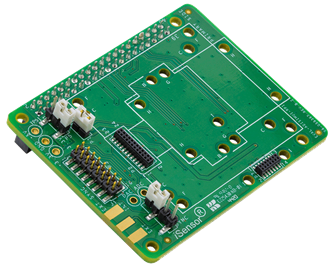

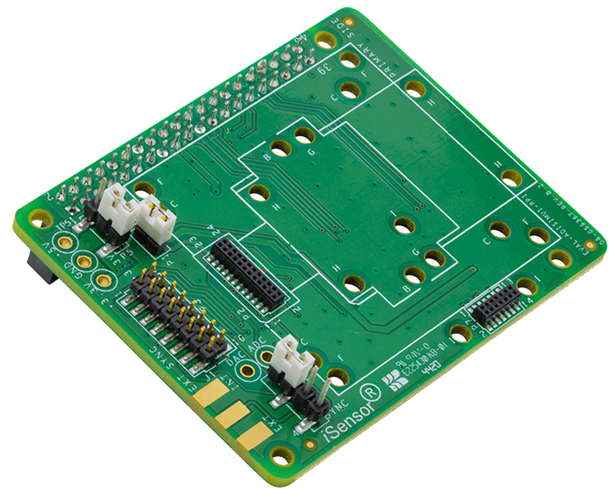

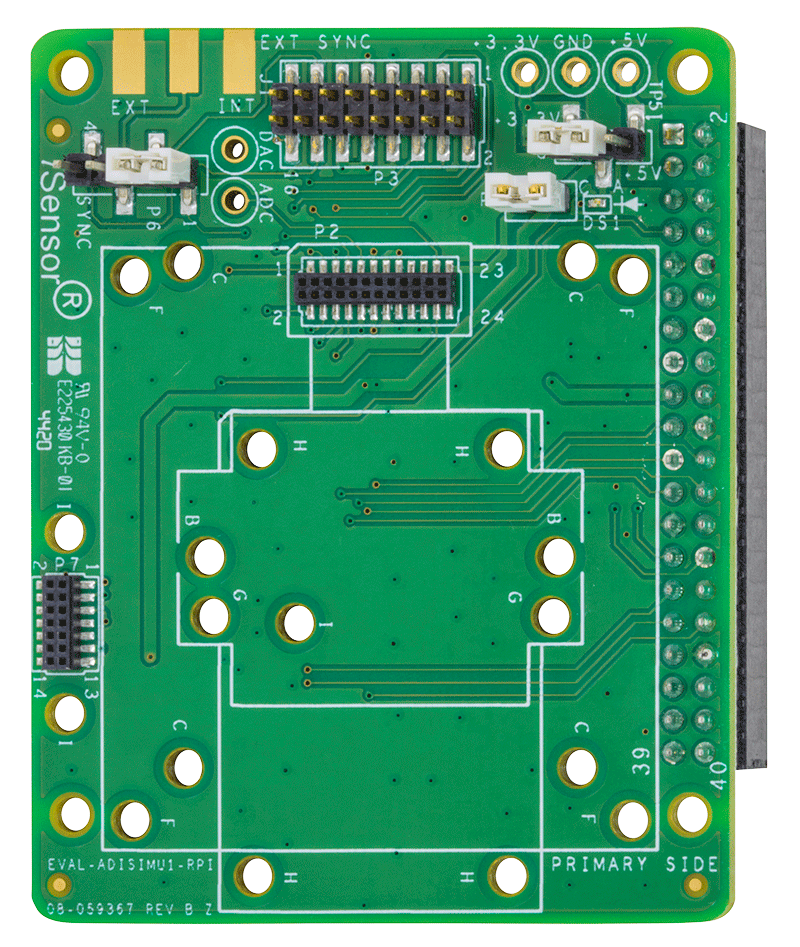

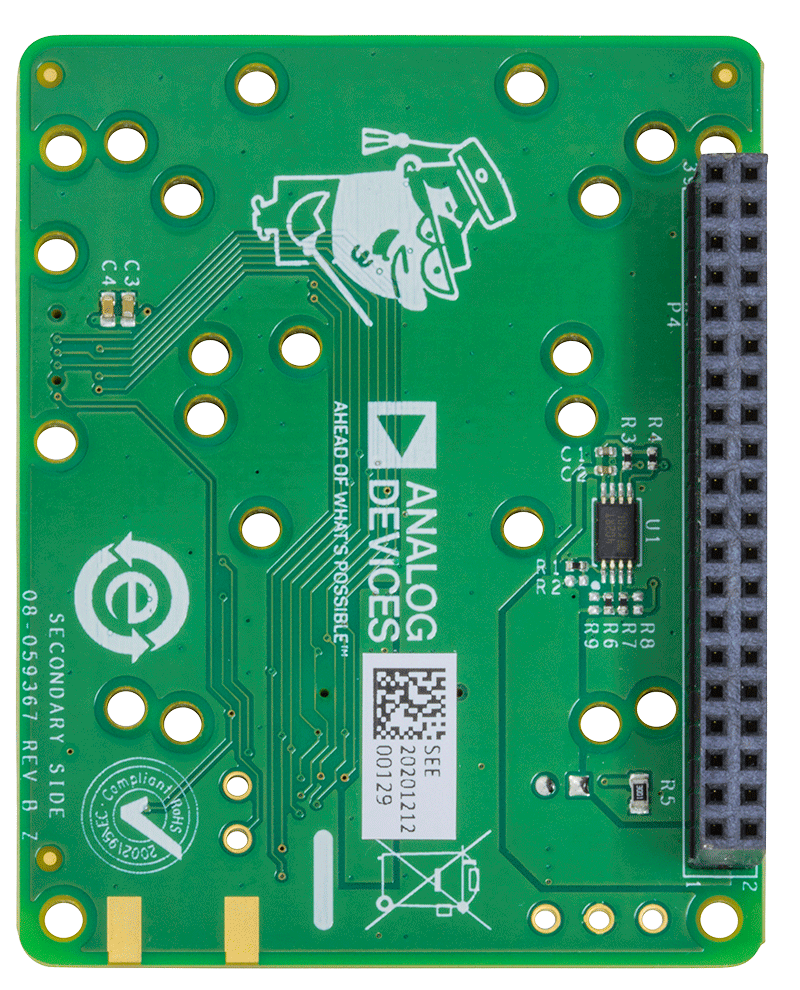

此适配器板可将ADI惯性测量单元(IMU)器件以即插即用的方式轻松连接到树莓派平台，从而提供应用和软件开发。

将IMU连接到此适配器板有两种方式。

  1. 使用随附的螺钉和安装位置直接安装电路板。
  2. 将IMU安装到单独的ADIS16IMU1/PCBZ或ADIS16IMU4/PCBZ分线板并使用16位置柔性扁平电缆连接到EVAL-ADISIMU1-RPIZ。

这既有助于软件开发，也可以进行实际应用验证，从而可以物理方式移动传感器。

技术与领域

相关产品

包装内含

  • (1) EVAL-ADISIMU1-RPIZ
  • (1) 16位置扁平电缆组件
  • (4) 尼龙盘有槽传动螺钉
  • (4) 塑料六角垫片螺柱
  • (6) M2不锈钢平垫圈
  • (6) M2不锈钢六角螺母
  • (6) M2不锈钢十字槽螺钉

文档

  • 查看全部 (2)
  • 用户手册 (1)
  • 解决方案设计及宣传手册 (1)
    • Document Type

    软件

    器件驱动器

    WIKI
    ADIS1646x/ADIS1647x/ADIS1650x Linux Device Drivers
    This is a Linux industrial I/O (IIO) subsystem driver, targeting serial interface Inertial Measurement Units (IMU). The industrial I/O subsystem provides a unified framework for drivers for many different types of converters and sensors using a number of different physical interfaces (i2c, spi, etc).
    WIKI
    ADIS16375/ADIS1648x/ADIS1649x Linux Device Drivers
    This is a Linux industrial I/O (IIO) subsystem driver, targeting serial interface Inertial Measurement Units (IMU). The industrial I/O subsystem provides a unified framework for drivers for many different types of converters and sensors using a number of different physical interfaces (i2c, spi, etc).
    WIKI
    ADIS1613x Linux Device Drivers
    This is a Linux industrial I/O (IIO) subsystem driver, targeting serial interface Inertial Measurement Units (IMU). The industrial I/O subsystem provides a unified framework for drivers for many different types of converters and sensors using a number of different physical interfaces (i2c, spi, etc).

    硬件 (2)

    Breakout Boards
