EVAL-ADHV4702-1
ADHV4702-1 评估板
顶部
概览
优势和特点
- 适用于 ADHV4702-1 的功能完备的评估板
- 单电源或双电源供电
- 板载电源管理电路生成高电压
- 提供边缘安装型 SMA 和 SMB 连接器
- 易于连接到测试设备和其他电路
- 可靠的热管理
产品详情

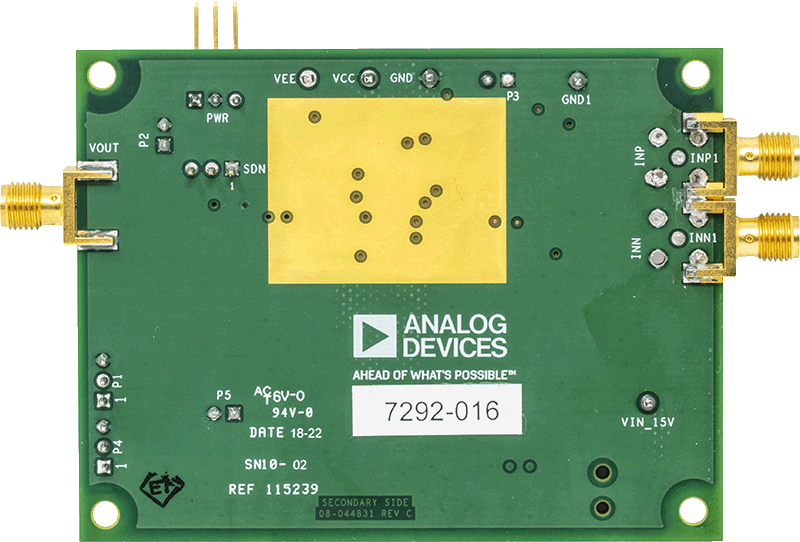

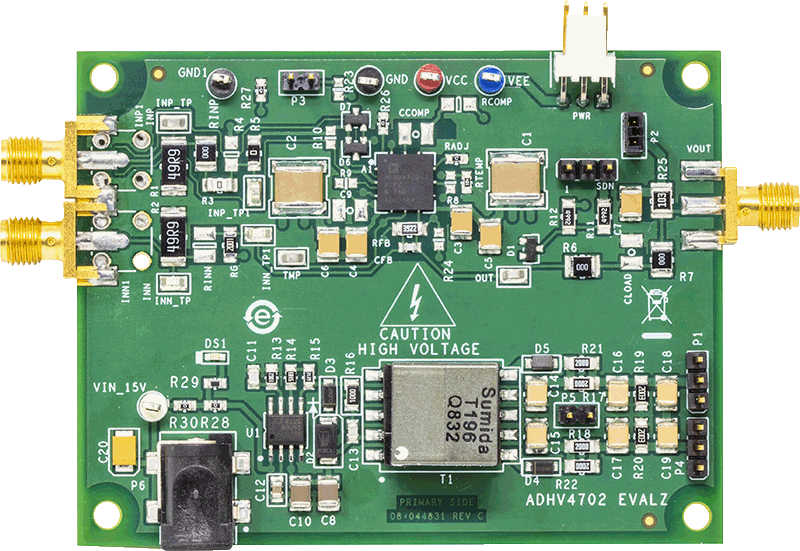

本用户指南介绍EVAL-ADHV4702-1CPZ评估板，旨在帮助用户评估ADHV4702-1，该器件采用7 mm × 7 mm、12引脚架构芯片级封装(LFCSP)，底部有裸露焊盘。该评估板提供快速方便地评估ADHV4702-1的平台。用户指南中的图1显示了评估板的顶部。图2显示了评估板的底部，其中较大的裸露铜片区用于连接散热器，以进一步增强热管理。
该评估板是6层板，采用保护环设计以尽可能减少漏电流。其输入端配置超小A型(SMA)和超小B型(SMB)边缘安装连接器，可轻松连接到测试设备或其它电路。
ADHV4702-1的完整规格以及详细的器件工作原理及应用电路配置和指南参见ADI公司的ADHV4702-1数据手册。首次使用该评估板时，必须同时参阅数据手册和本用户指南。
出于安全考虑，EVAL-ADHV4702-1CPZ板顶部和底部覆有丙烯酸塑料防护罩，可降低意外接触高压的风险。请勿在这些防护未到位的情况下使用电路板。如果必须拆下防护罩以调整跳线或更改元件值，请先断开电路板电源再拆下防护罩，并在装回防护罩后再重新上电。
警告：此高压评估板包含裸露的金属，通电时会产生致命的高电压。操作时，采取一切必要措施保护用户。如需了解使用此高压评估板的全面预防措施，请参阅本用户指南的“高压评估板”部分。
