EV-ADGS1414DSDZ
ADGS1414D 评估板
顶部
概览
优势和特点
- SPI 提供错误检测功能
- 包括 CRC、无效的读写地址和 SCLK 计数错误检测
- 模拟电源电压
- 双电源：±4.5 V 至 ±16.5 V
- 单电源：5 V 至 20 V
- PC 控制配合评估软件一起使用
- EVAL-SDP-CB1Z（SDP-B）系统演示平台
产品详情
EV-ADGS1414DSDZ 是 ADGS1414D 的评估板。ADGS1414D 是一款由串行外设接口 (SPI) 控制的 iCMOS®、八路单刀单掷 (SPST) 开关。SPI 具备可靠的错误检测功能，包括循环冗余校验码 (CRC) 错误检测、无效读/写地址检测以及 (SCLK) 计数错误检测。ADGS1414D 还支持突发模式，这缩短 SPI 命令之间的时间间隔。

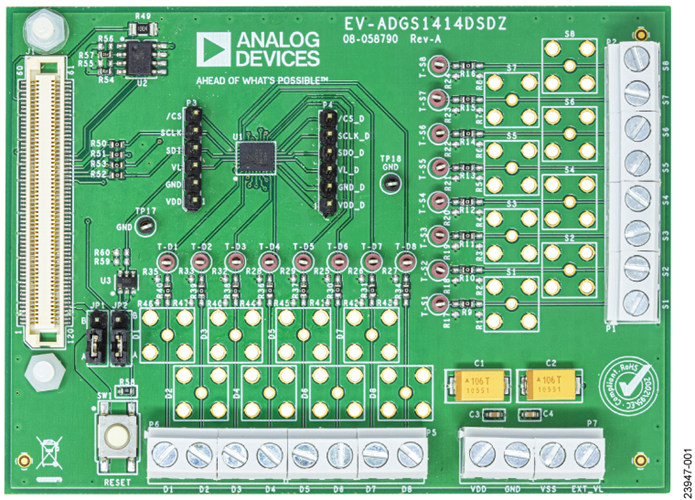

图 1 显示了进行典型评估设置的 EV-ADGS1414DSDZ。EV-ADGS1414DSDZ 由通过 USB 端口连接至 PC 的 EVAL-SDP-CB1Z (SDP-B) 系统演示平台 (SDP) 控制。ADGS1414D 位于评估板中央，提供螺丝接线端子以连接每个源极和漏极引脚。其中三个螺丝端子为套件供电，第四个螺丝端子为用户提供定义的数字逻辑供电电压（如需要）。数字逻辑供电电压也可以由 SDP-B 提供。用户可在 Analog Devices, Inc. 网站上订购 EVAL-SDP-CB1Z 控制器板（SDP-B）。
有关 ADGS1414D 的完整详细信息，请参阅 ADGS1414D 数据手册，在使用该评估板时，必须同时参阅本用户指南。
需要的设备
- EVAL-SDP-CB1Z (SDP-B) 控制器板
- 直流电压源
- ±16.5 V (双电源)
- 20 V （单电源）
- 可选的 3.3 V 数字逻辑电源
- 模拟信号源
- 测量电压的方法，例如数字万用表 (DMM)
