EVAL-ADGS1412
ADGS1412评估板
顶部
概览
优势和特点
- SPI接口，具备错误检测功能
- 包含CRC、无效读取/写入地址和SCLK计数错误检测
- 模拟电源电压
- 双电源：±4.5 V至±16.5 V
- 单电源：5 V至20 V
- PC控制结合评估软件EVAL-SDP-CB1Z系统演示平台(SDP)
产品详情

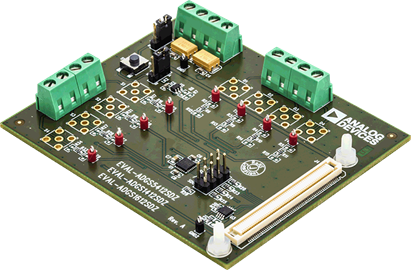

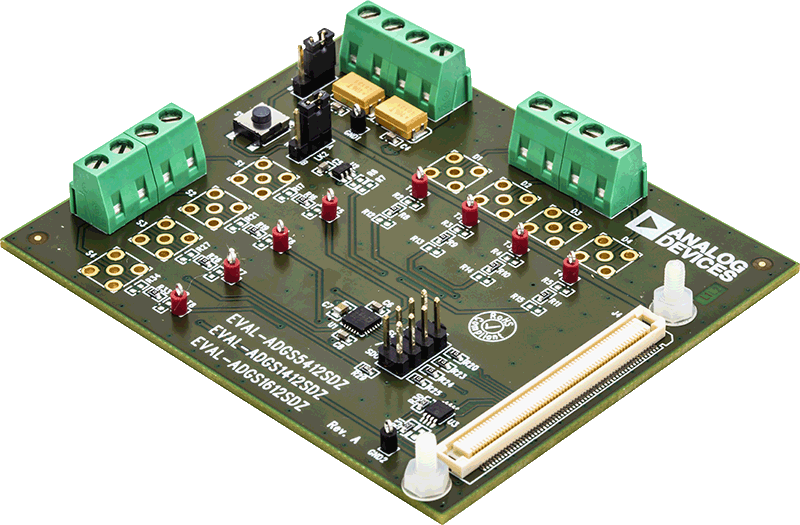

EVAL-ADGS1412SDZ是用于ADGS1412的评估板。ADGS1412是一款iCMOS、四通道单刀单掷(SPST)开关，通过一个串行外设接口(SPI)进行控制。SPI具备可靠的错误检测功能。这些功能包括循环冗余校验(CRC)错误检测、无效读取/写入地址检测和串行时钟(SCLK)计数错误检测。可通过菊花链将多个ADGS1412器件连接在一起。这样便可以极少的数字线路实现多个器件的配置。ADGS1412还支持突发模式，可减少SPI命令之间的时间。

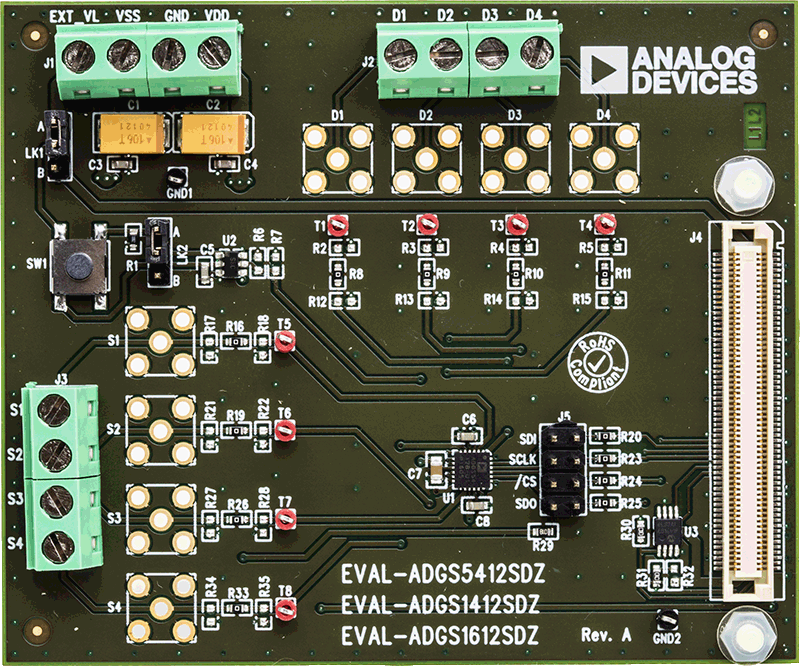

EVAL-ADGS1412SDZ由通过USB连接到PC的SDP进行控制。ADGS1412在评估板中心处，采用接线螺丝端子连接源极引脚和漏极引脚。三个螺丝端子向该器件供电，第四个端子提供用户定义的数字逻辑电源电压（如需要）。或者，也可以从SDP提供数字逻辑电源电压。
有关ADGS1412的完整规格请参考ADI公司的ADGS1412数据手册，使用评估板时应同时参考用户指南UG-1067与数据手册。
评估板通过SDP板与PC的USB端口连接。EVAL-SDP-CB1Z板（SDP-B控制器板）可在ADI公司网站上订购：www.analog.com。
技术与领域
相关产品
包装内含
- EVAL-ADGS1412SDZ
