EVAL-ADG5404F
ADG5404F评估板
顶部
概览
优势和特点
- 电源电压
双电源： ±5 V至±22 V
单电源： 8 V至44 V - 源极引脚过压保护
信号电压高达−55 V和+55 V - LED，用于提供过压直观指示
- 并行接口兼容3 V逻辑
- 用于数字电源和控制的片上低压差(LDO)调节器（如需要）
产品详情

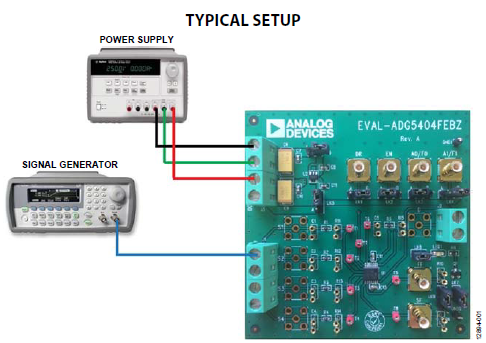

ADG5404F是一款4通道多路复用器。 ADG5404F源极引脚提供过压检测和保护电路，在供电和未供电状态下，避免信号电压超过−55 V和+55 V。ADG5404F焊接到评估板中心，焊线螺丝端子用于连接各源极和漏极引脚。 三个螺丝端子用于向该器件供电，第四个端子用于提供用户定义数字电压（如需要）。 此外，LDO调节器可提供5 V数字电压控制并向LED供电，LED用于直观指示开关故障状态。
文档
-
UG-790: Evaluation Board for the ADG5404F Overvoltage Protected 4:1 Mux2015/2/1PDF168K
