概览

优势和特点

  • 独立自足式评估板，包括集成VCO的频率合成器ADF4356、122.88 MHz差分温控晶体振荡器(TCXO)、环路滤波器(80 kHz)、USB接口和稳压器
  • 从PC通过基于Windows的软件控制频率合成器的功能
  • 由外部5.5 V电源供电

产品详情

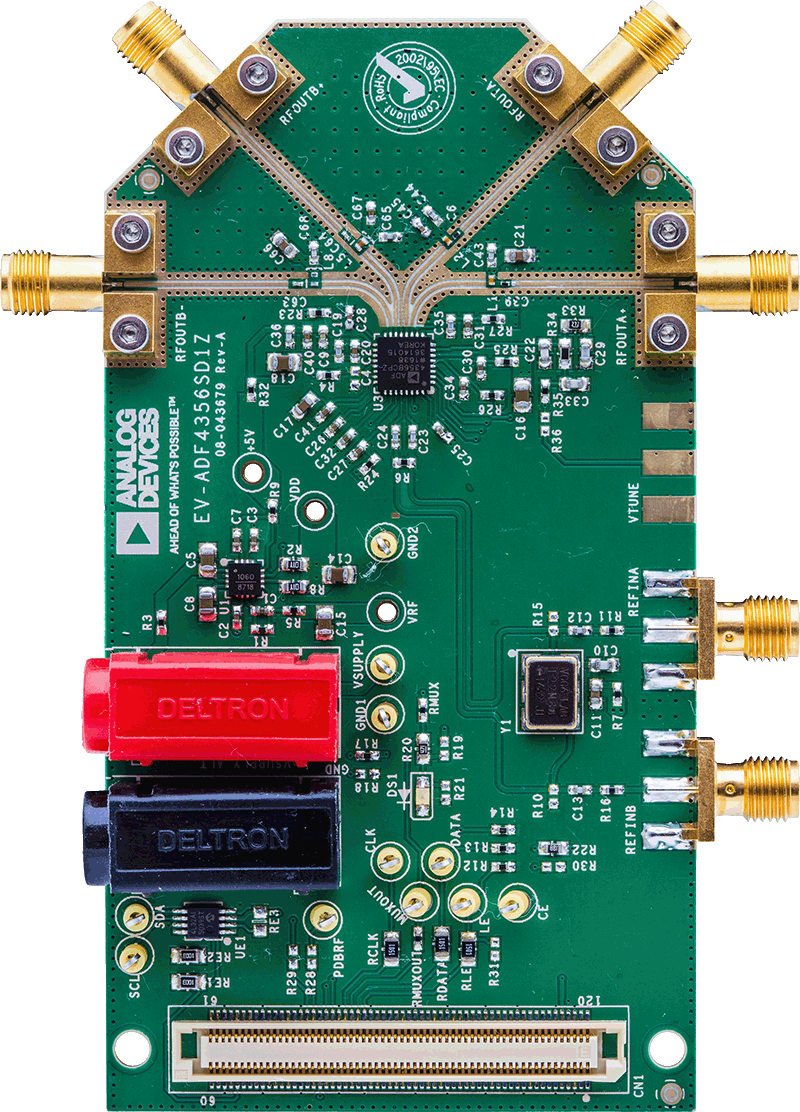

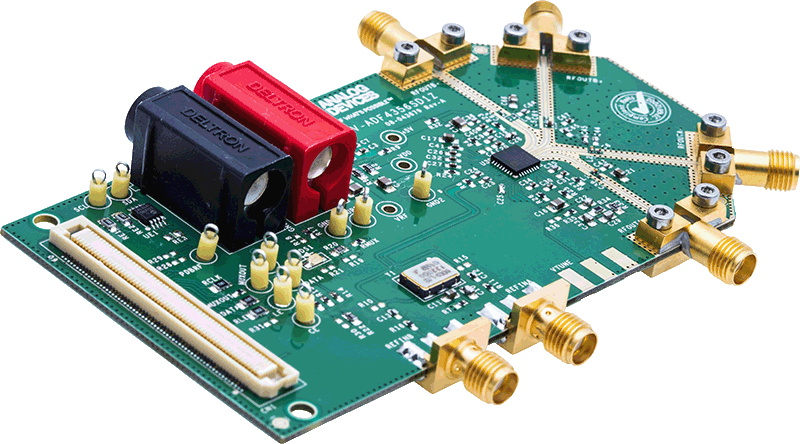

EV-ADF4356SD1Z用于评估集成压控振荡器(VCO)以支持锁相环(PLL)的频率合成器ADF4356的性能。评估板的照片如图1所示。评估板包含集成VCO的频率合成器ADF4356、122.88 MHz差分参考(TCXO)、环路滤波器、USB接口、电源连接器和超小A型(SMA)连接器。附送一条USB线缆用以将评估板连接到PC的USB端口。

请从ADF4356产品页面下载基于Windows®软件，以便对频率合成器轻松编程。

该评估板需使用SDP-S（如图1所示，但不随套件提供）。通过SDP-S可对EV-ADF4356SD1Z器件进行软件编程。

该产品数据手册提供ADF4356频率合成器的完整规格，使用评估板时应同时参考用户指南与数据手册。

技术与领域

相关产品

包装内含

  • EV-ADF4356SD1Z
