优势和特点

用于ADF4152HV的通用评估板，包括倍频程范围VCO、环路滤波器和TCXO
内置ADF4152HV频率合成器（500 MHz至5 GHz）
内置ADF5001预分频器，可以选择与外部微波VCO连接，无需使用有源环路滤波器。
利用随附软件可通过PC对频率合成器的功能实现完全控制

产品详情

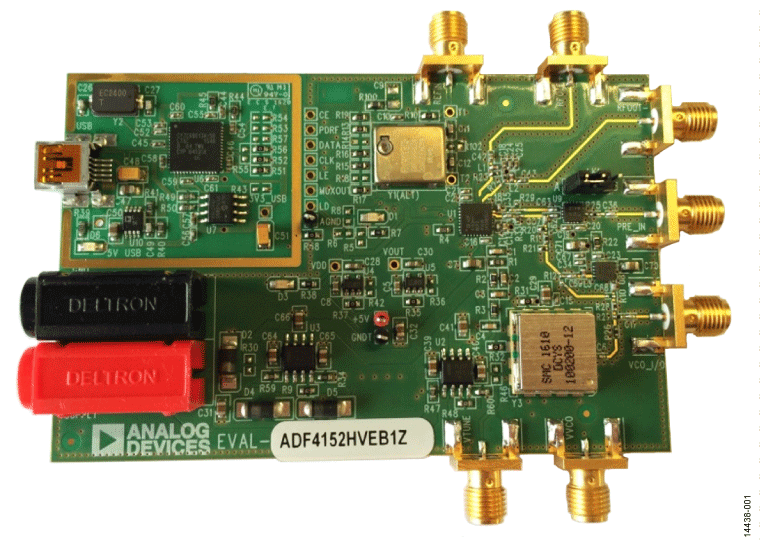

该评估板设计用于帮助用户评估支持锁相环(PLL)的频率合成器ADF4152HV的性能。图1所示为该评估板，它包含ADF4152HV频率合成器、环路滤波器、倍频程范围为1 GHz至2 GHz且高调谐电压高达28 V的压控振荡器(VCO)、参考输入频率为25 MHz的参考温度控制晶体振荡器(TCXO)、电源连接器和射频(RF)输出。ADF5001预分频器可以选择与外部微波VCO直接连接，无需使用有源环路滤波器。

该评估套件还包含兼容Windows^®XP及后续版本的软件，可对该频率合成器轻松编程。PC必须配有USB端口，用于对器件进行编程。

包装内含

EVAL-ADF4152HVEB1Z board
CD that includes
- Self installing software that allows users to control the board and exercise all functions of the device
- Electronic version of the ADF4152HV data sheet
- Electronic version of the EVAL-ADF4152HVEB1Z User Guide
- Electronic version of the PLL Software Installation Guide
