概览

优势和特点

  • EV-ADF41513SD1Z
    • ADF41513频率合成器、100 MHz晶振、环路滤波器、USB接口和稳压器
  • EV-ADF41513SD2Z
    • EV-ADF41513SD1Z + HMC733 10 GHz至20 GHz VCO的所有特性
  • EV-ADF41513SD3Z
    • EV-ADF41513SD1Z + ADF5709 9.85 GHz至20.5 GHz VCO和LT3045/LT3042电压稳压器的所有特性
  • 从PC通过基于Windows的软件控制频率合成器的功能
  • 由外部6 V和25 V电源供电

产品详情

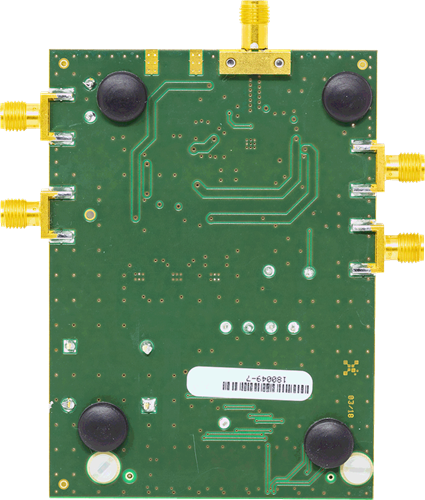

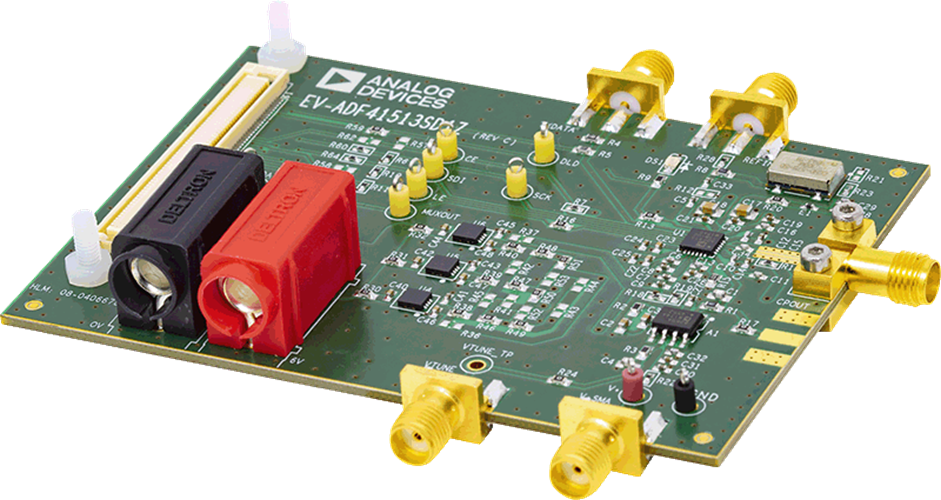

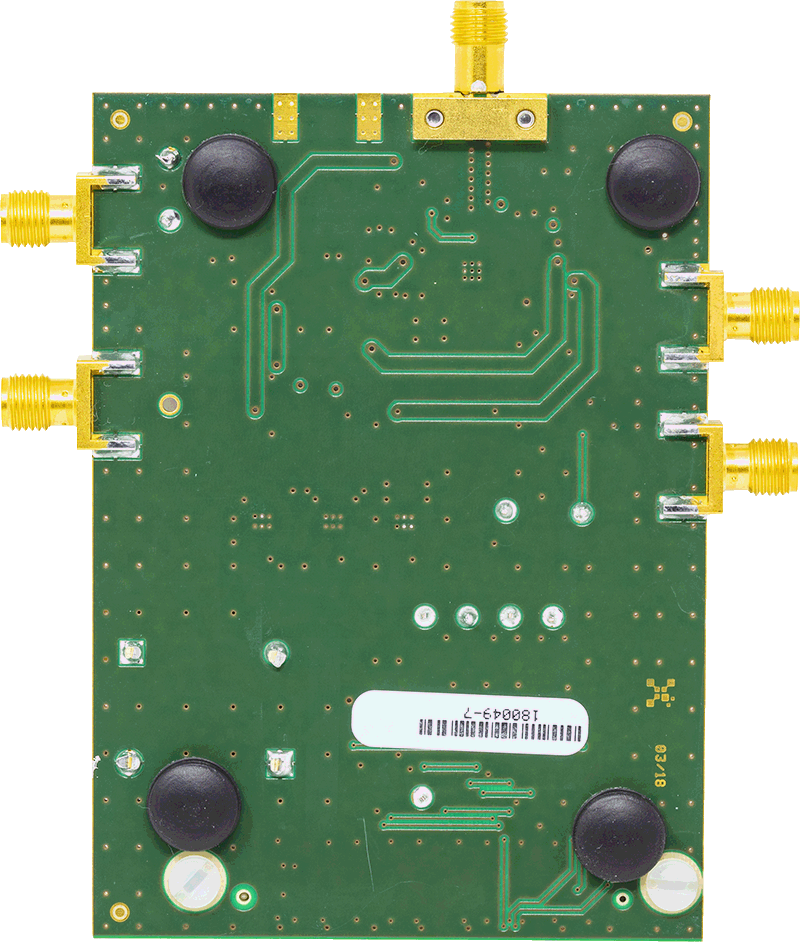

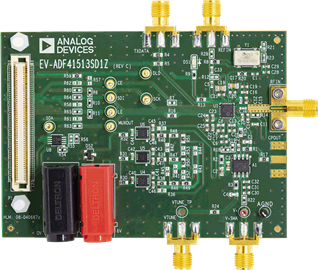

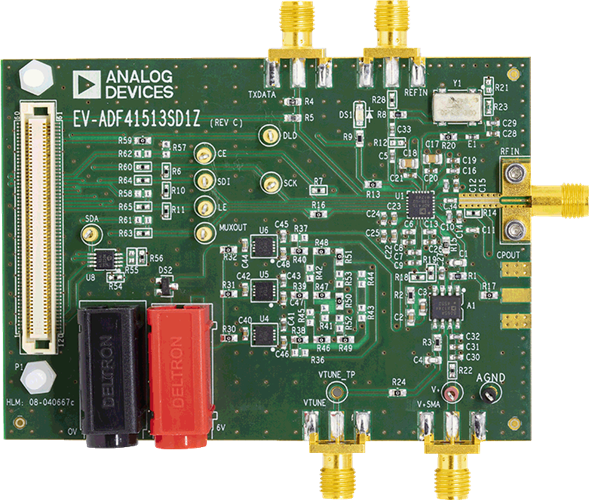

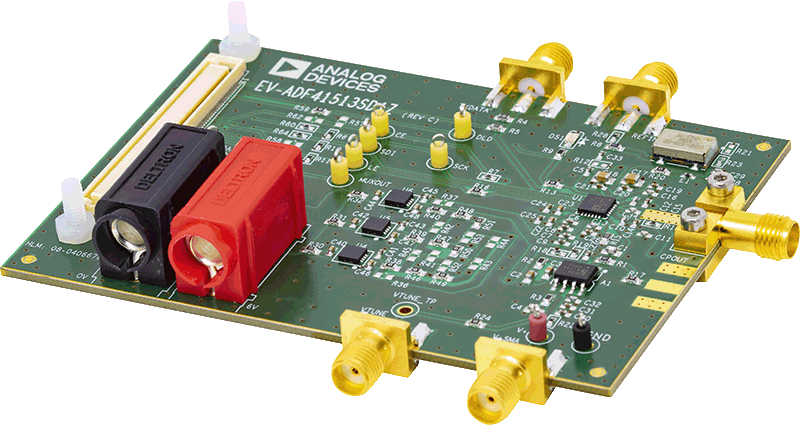

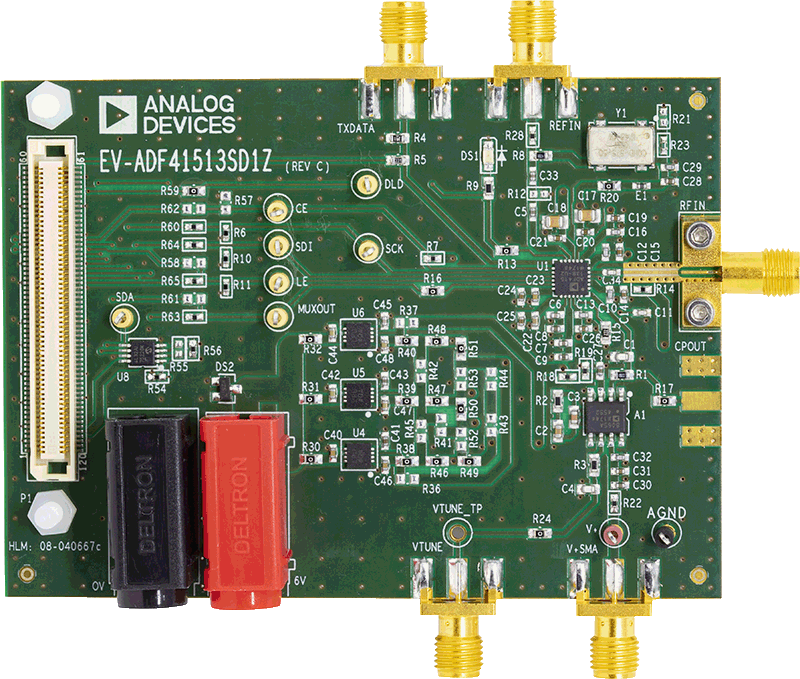

EV-ADF41513SD1Z 和 EV-AD41513SD2Z 评估板可用于评估 ADF41513 的所有特性。EV-ADF41513SD1Z 需要一个外部压控振荡器 (VCO)。EV-ADF41513SD2Z 包括板载 10 GHz 至 20 GHz HMC733 VCO。

EV-ADF41513SD1Z 具有微型 A (SMA) 连接器，用于将电荷泵输出 (VTUNE) 连接到 VCO 的调谐输入，并将锁相环 (PLL) 射频 (RF) 输入 (RFIN) 连接到 VCO 输出。

评估板的这两款变体都包括 ADF41513 频率合成器、100 MHz 基准电压源（晶体振荡器 (XO)）、环路滤波器、通用串行总线 (USB) 接口、低噪声电压稳压器和用于将板连接到 PC USB 端口的 USB 电缆

为便于对频率合成器进行编程，请从 ADF41513 产品页面 www.analog.com/ADF41513 下载基于 Windows® 的软件。文件传输程序 (FTP) 用户名和密码印在评估板包装盒盖的内侧标签上。

此评估板需要 SDP-S（图 4），套件中未包含该产品。SDP-S 允许通过 USB 接口对 ADF41513 套件进行软件编程。使用这些评估板时，应参阅 ADF41513 数据手册，同时参阅本用户指南。

技术与领域

相关产品

包装内含

EV-ADF41513SD1Z 或 EV-ADF41513SD2Z 评估板 USB 电缆

使用入门

需要的设备
  • 基于 Windows 的 PC，具有 USB 端口，用于评估软件
  • 系统演示平台 SDP-S
  • EVAL-SDP-CS1Z 控制器板
  • 双电源（6 V、25 V）
  • 频谱分析仪
