EVAL-ADD5203
ADD5201/ADD5203 评估板
顶部
概览
优势和特点
集成感性升压转换器的LED驱动器- 集成50 V MOSFET，2.9 A限流峰值
- 输入电压范围：6 V至21 V（使用外部齐纳二极管可轻松提高）。
- 可调工作频率范围：350 kHz至1 MHz
- 内置软启动
- 可编程过压保护可达47.5V
- 轻松集成电流吸收器，用于最高240 mA的总LED电流。
- 关断Iq：40 μA（典型值）
- 可调LED电流，每个通道最高可达30 mA
- 匹配：± 1.5%，精度：± 3%
- 内置PWM输入的直流电平亮度控制
- 通过裕量控制实现最高效率
- LED开路故障保护
- PWM输入控制或SMBus数字输入
- 8位分辨率的固定延迟PWM调光
- 8位分辨率的无延迟PWM调光
- 直接PWM调光控制
- 8位分辨率的直流调光
- 8位分辨率的相移PWM调光
- （仅ADD5201）
- 开路LED保护
- 短路LED保护
- 过压保护
- 热关断
- 欠压闭锁(UVLO)
产品详情

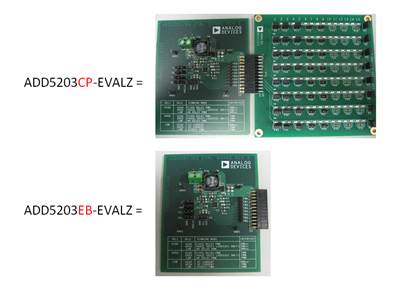

ADD5203CP-EVALZ是ADD5201/3驱动器板和8通道LED板。
ADD5203EB-EVALZ仅是ADD5201/3驱动器板。
