EVAL-ADAR5000

产品详情

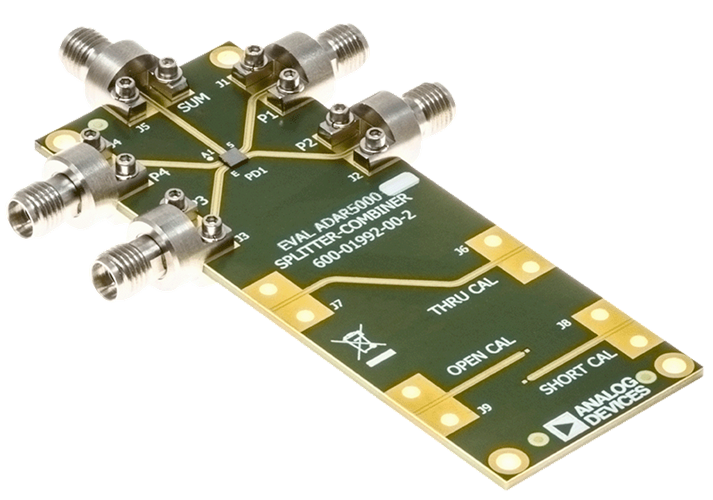

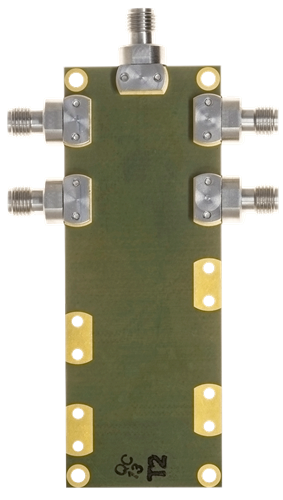

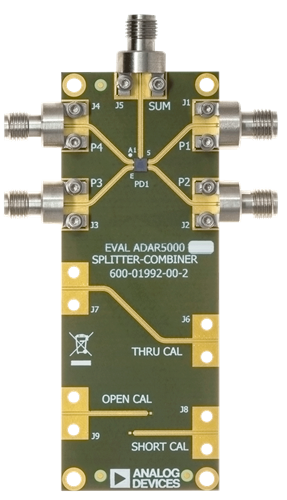

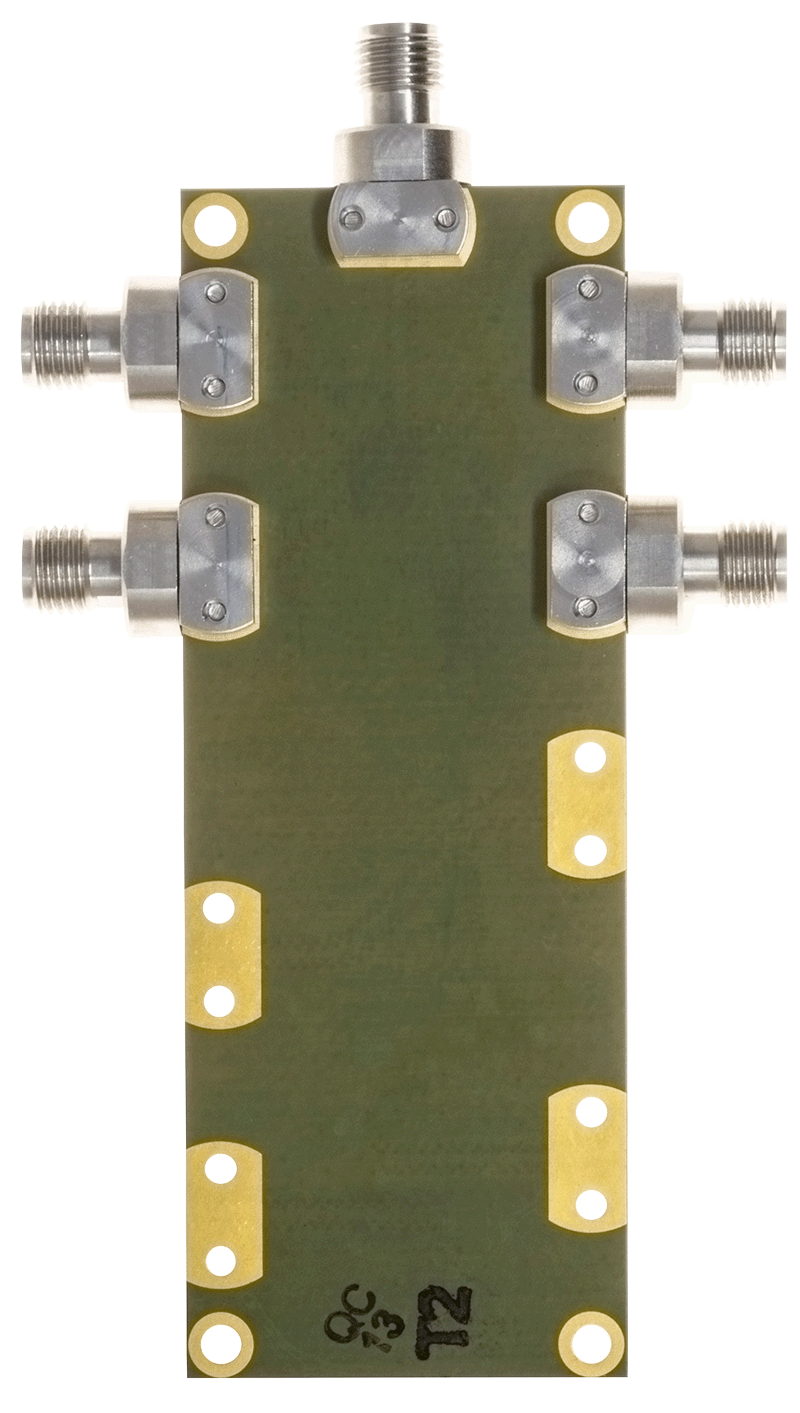

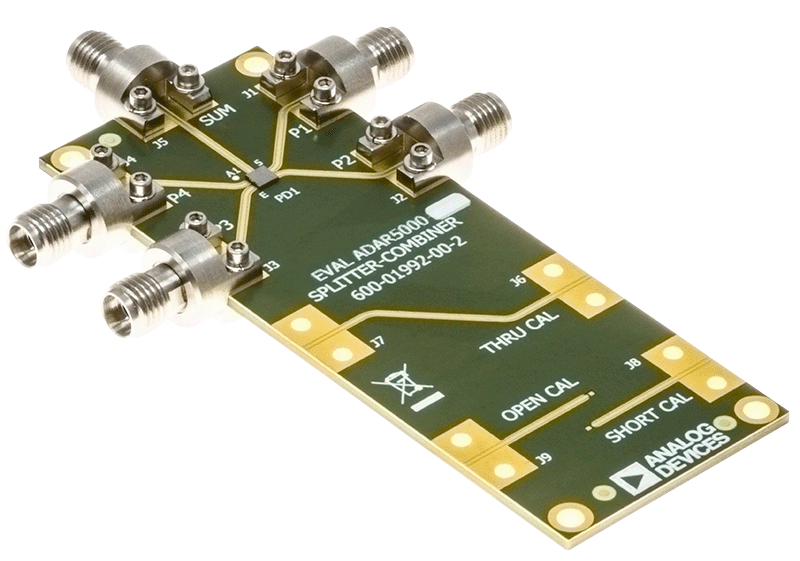

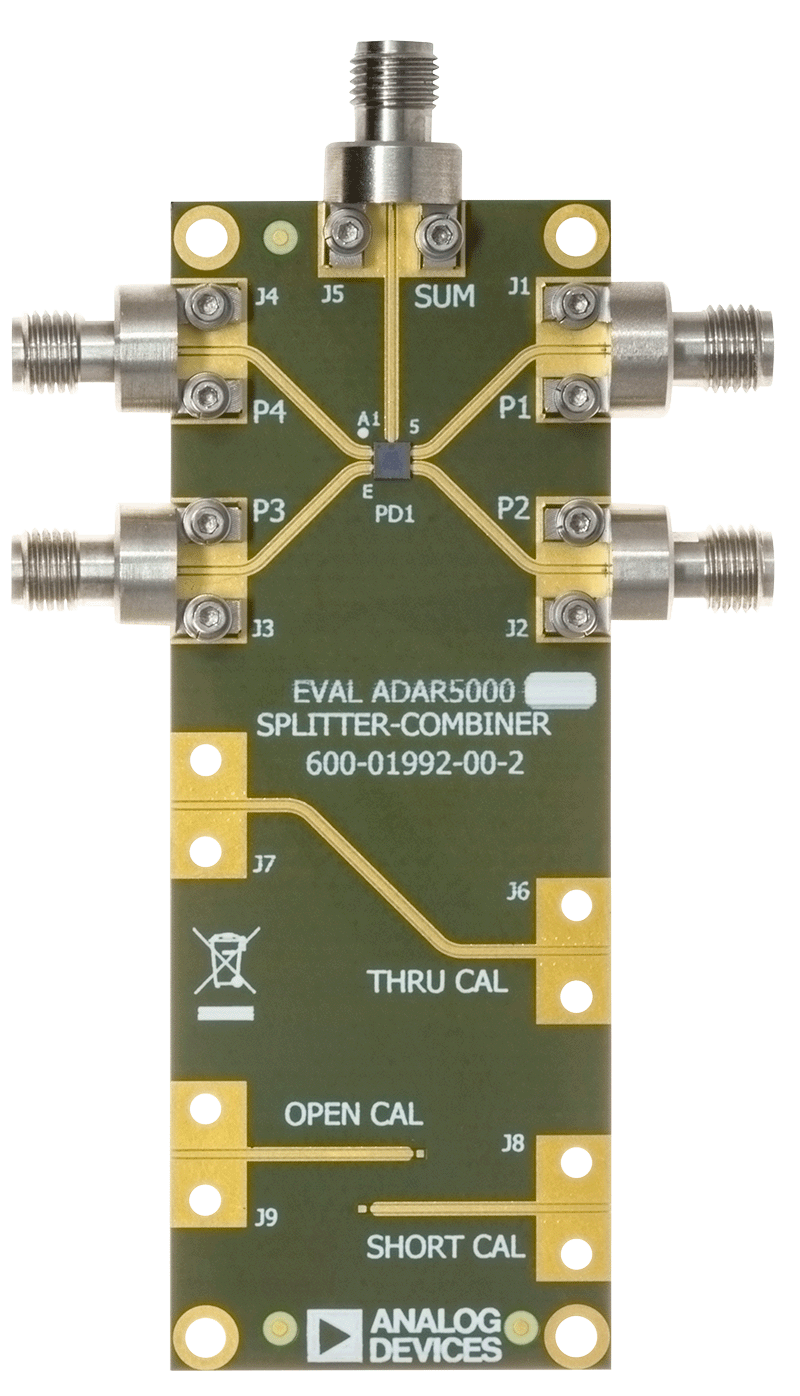

ADAR5000-EVALZ 是一种 4 层覆铜印刷电路板 (PCB)，由 0.254 mm (10 mil) 厚的 Rogers 4350B 制成。中央核心采用预浸料，底面有一个未使用的 FR4 层，形成 1.574mm (62mils) 的标称厚度。ADAR5000-EVALZ 上的 P1、P2、P3、P4 和 SUM 端口填充有 2.92mm 插口同轴连接器，且其相应的微带射频走线具有 50Ω 特征阻抗。为校准电路板的走线损耗，在 J7 和 J6 连接器之间提供了一个直通校准路径。J8 和 J9 连接器上提供开路和短路。有关直通校准路径的性能，请参阅用户手册中的表 1 和图 3。

有关 ADAR5000 的完整详细信息，请参阅 ADAR5000 数据手册，在使用 ADAR5000-EVALZ 时，必须同时参阅该数据手册和本用户指南。
