概览

优势和特点

  • 基于ADAR2001 4通道倍频器/滤波器
  • 通过SPI可控
  • 多种形式的数字接口（3.3 V和1.8 V逻辑）
  • 集成1.8 V低压差电源调节器的板载逻辑电平转换器
  • 从基于Windows的PC通过USB控制软件

产品详情

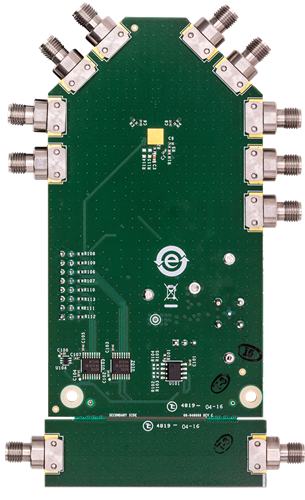

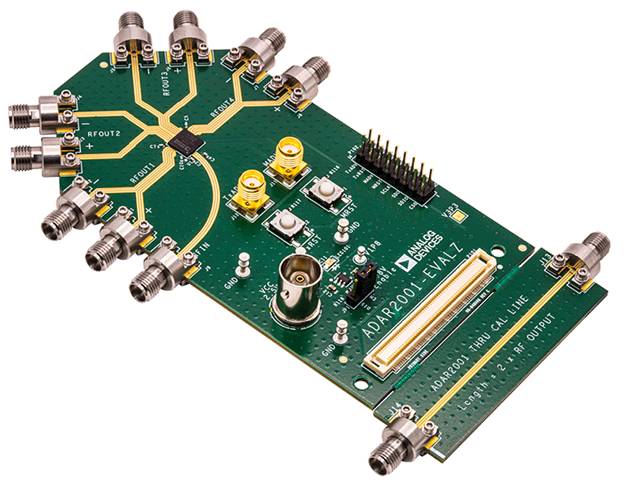

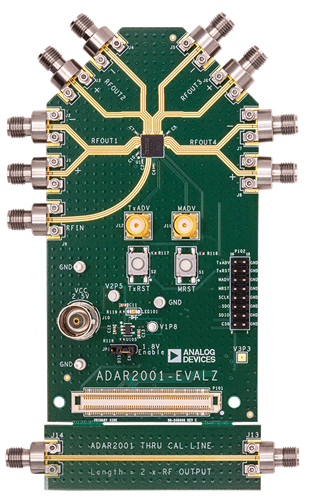

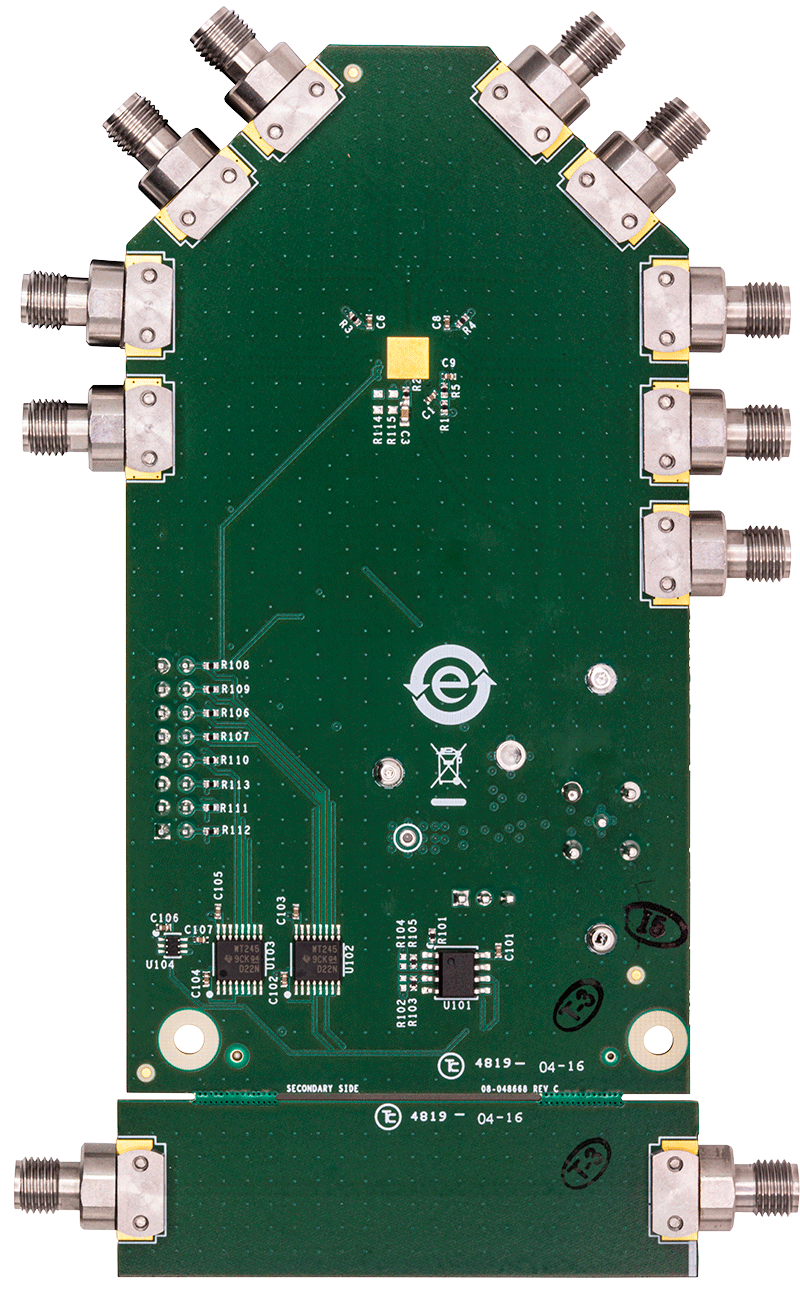

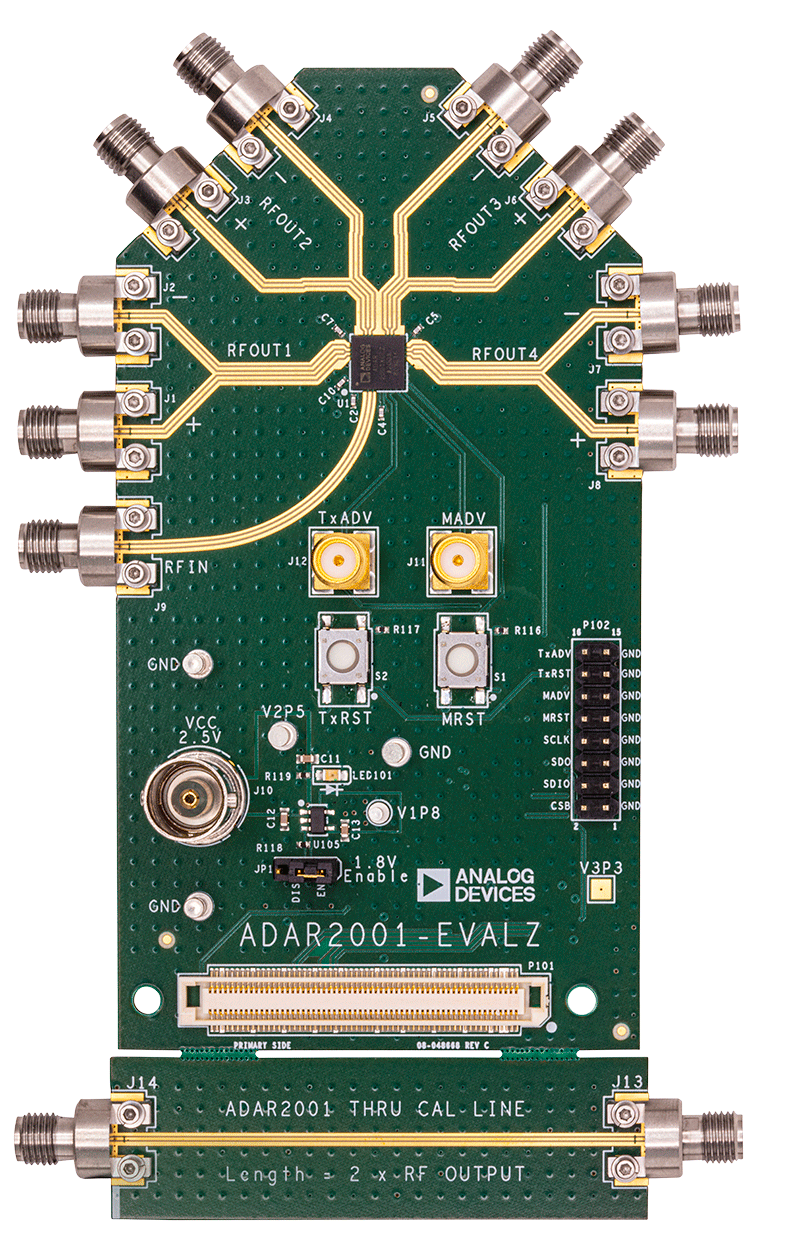

ADAR2001-EVALZ评估板专用于测试ADAR2001的性能。ADAR2001是一款4通道4x倍频器/滤波器，专为毫米波安全成像应用而设计。所有RF输入/输出都引出到2.92mm (K)同轴连接器。板载逻辑电平转换器在外部逻辑电平和1.8V片内电平之间转换。

ADI提供一款系统演示平台(SDP)连接器，可以和SDP控制器板配合使用，用于管控内部寄存器，以及在两个内部状态机的编程模式间循环。

ADAR2001拥有两个集成式状态机，一个适用于倍频器部分，另一个适用于发射器部分。时序控制器通过SPI配置，可用于快速在预编程状态下循环。这些时序控制器有以下两种使用方式：

  1. 外部推进和复位引脚：

    • TxADV - 发射器推进（引脚8）
    • TxRST - 发射器复位（引脚9）
    • MADV - 倍频器推进（引脚10）
    • MRST - 倍频器复位（引脚11）
  2. SPI写入SEQUENCER_CTRL_SPI寄存器(0x44)

应用：

  • 毫米波成像
  • 毫米波安全
  • 毫米波医疗
  • 毫米波工业
  • 宽带LO倍频器/分配器
