EVAL-ADAF1080
评估 ADAF1080 集成式 ±8 mT AMR 磁场传感器
顶部
概览
优势和特点

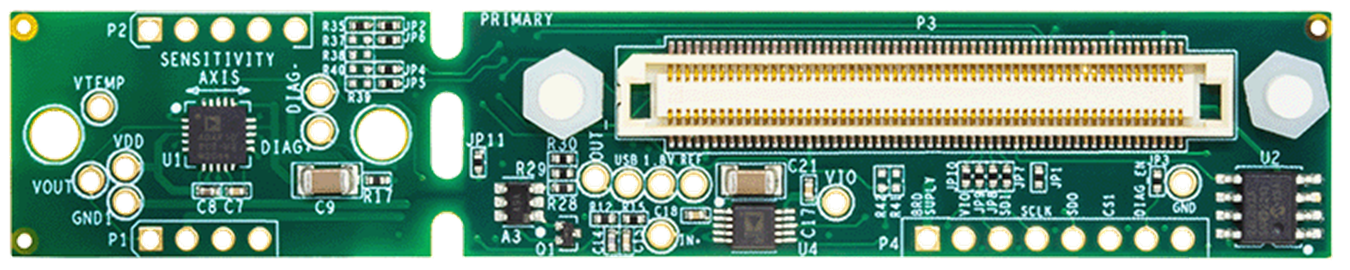

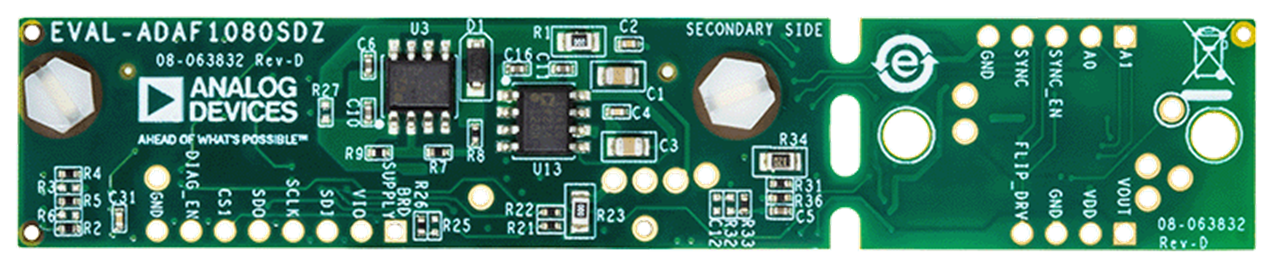

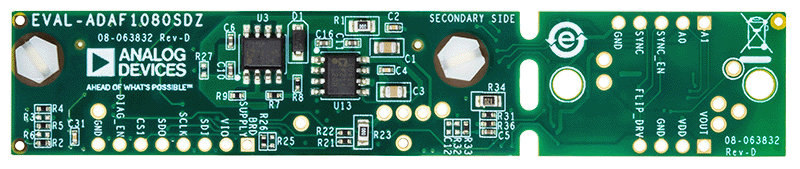

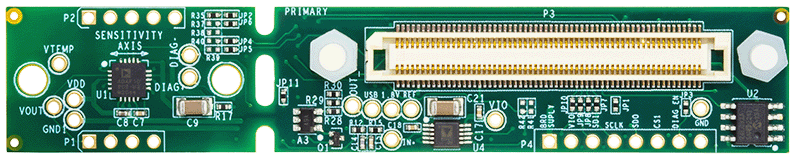

EVAL-ADAF1080SDZ
- USB 接口
- 软件控制
- 集成放大器增益
- 关断功能
- 与 ADC 采样同步
- 偏移归零和传感器复位
- 外部访问连接器
- 测量测试点
EVAL-ADAF1080-3EBZ 或 EVAL-ADAF1080-6EBZ
- 非接触式电流测量
- ±200 A 标称范围
- 高达 ±640 A 的扩展范围
- 小尺寸
- 低噪声
- 在使用寿命和温度范围内实现零偏移
- 单路模拟输出
- 即插即用
产品详情
ADI 公司提供两种评估板架构，用于评估 ADAF1080。

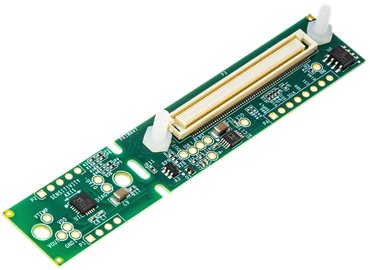

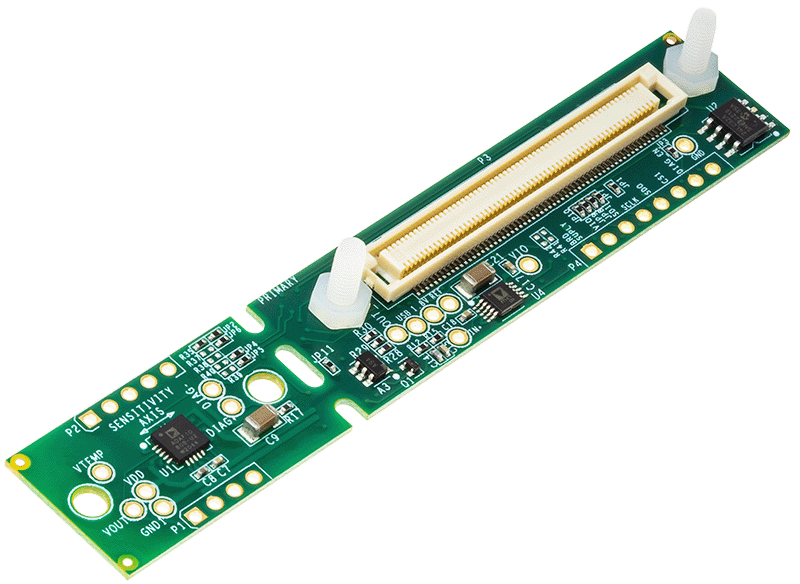

- 凭借高性能且与 SDP-B 控制器板兼容的 ADAF1080，EVAL-ADAF1080SDZ 使用户能够简单快速地实现磁通量密度的准确测量。EVAL-ADAF1080SDZ 将 ADAF1080 用作精密场传感器，用户通过图形用户界面 (GUI) 可以进行快速评估。

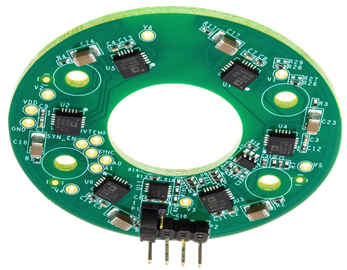

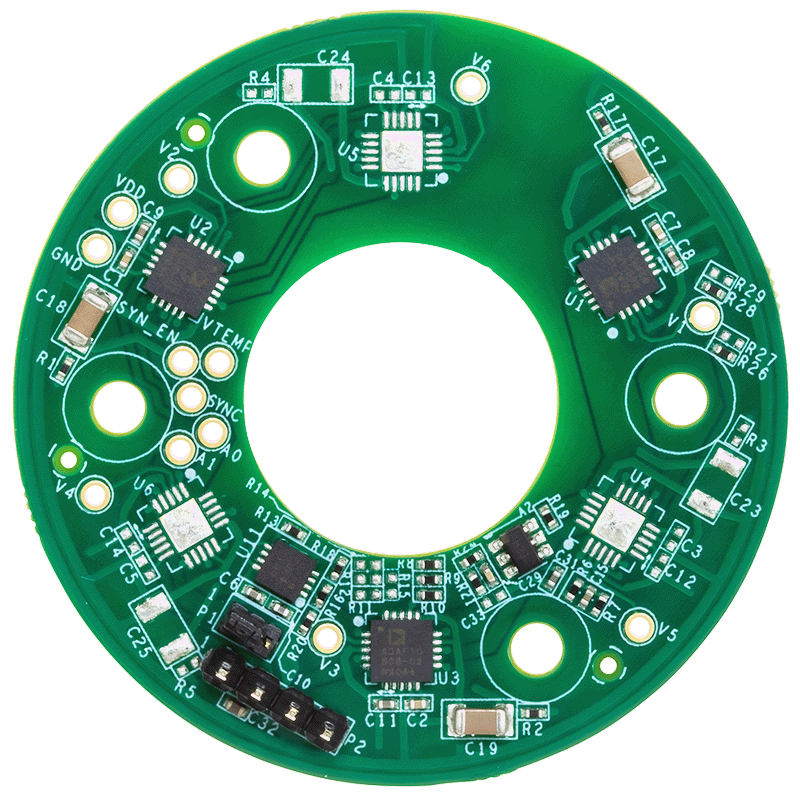

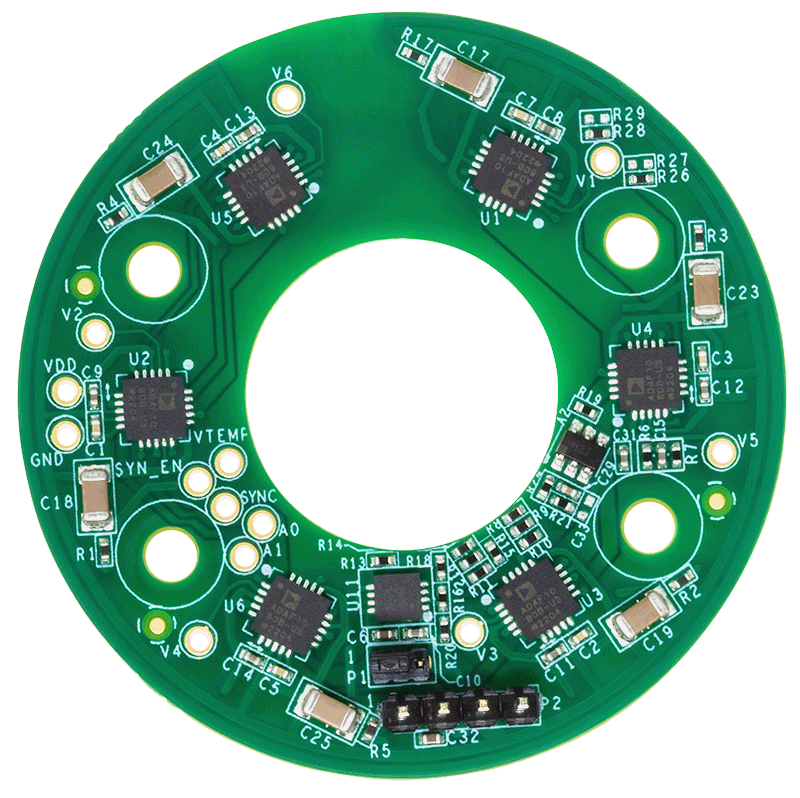

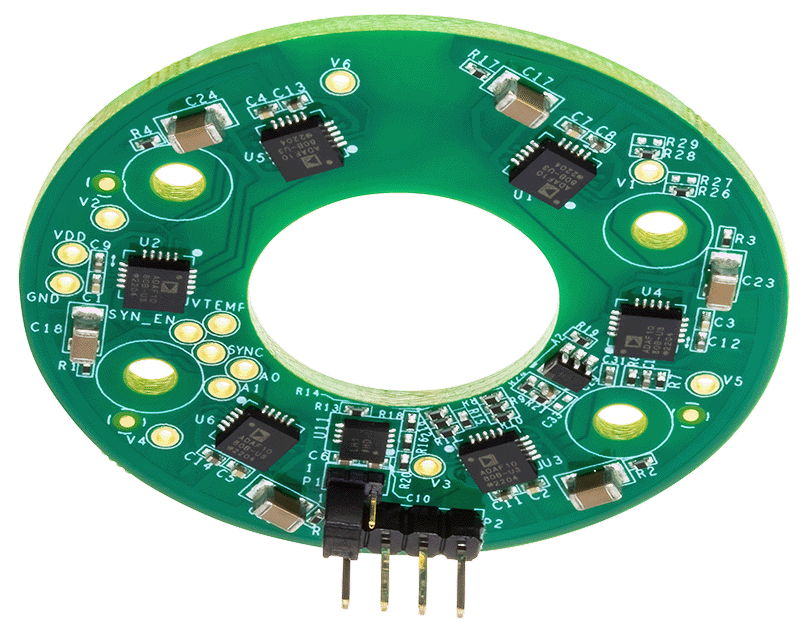

- EVAL-ADAF1080-3EBZ 或 EVAL-ADAF1080-6EBZ 包括板载低压差 (LDO) 稳压器、多个 ADAF1080 套件和求和放大器，可输出单路模拟电压。ADI 公司的这款评估板有两个版本。EVAL-ADAF1080-3EBZ 内置三个传感器，适用于经济高效的电流测量解决方案，EVAL-ADAF1080-6EBZ 内置六个传感器，适用于需要更高精度和抗干扰能力的应用。
ADAF1080 是一款单轴、高精度低磁场传感器，集成了信号调理功能。该套件内置集成信号调理放大器的低磁场各向异性磁阻 (AMR) 传感器，具有驱动器的翻转线圈和具有驱动器的校准线圈，可用于准确测量磁场。ADAF1080 可实现低噪声、宽动态范围测量，具有零电气偏移、宽带宽、低谐波失真以及集成功能。
技术与领域
相关产品
包装内含
EVAL-ADAF1080SDZ、EVAL-ADAF1080-3EBZ 或 EVAL-ADAF1080-6EBZ使用入门
所需设备
EVAL-ADAF1080SDZ
- SDP-B 控制器板
- USB 电缆（与 SDP-B 控制器板一同提供）
- 外部回读电子器件和 5 V 电源（可选）
EVAL-ADAF1080-3EBZ 或 EVAL-ADAF1080-6EBZ
- 5 V 电源
- 采集系统与输出电压兼容
- 用于控制 ADAF1080 特性的数字线路（可选）
