EVAL-ADA4806-1
ADA4806-1评估板
顶部
概览
优势和特点
- 可实现快速试验板试验/原型操作
- 用户自定义电路配置
- 边缘安装超小型A(SMA)连接器
- 可轻松连接至测试设备和其它电路
产品详情
ADI公司的ADA4806-1RJ-EBZ评估板旨在帮助用户评估低功耗、多模式、轨到轨放大器ADA4806-1，采用8引脚SOT-23封装。 ADA4806-1RJ-EBZ是裸板（即板上未焊接任何器件），用户可以快速完成各种运算放大器电路的原型设计。

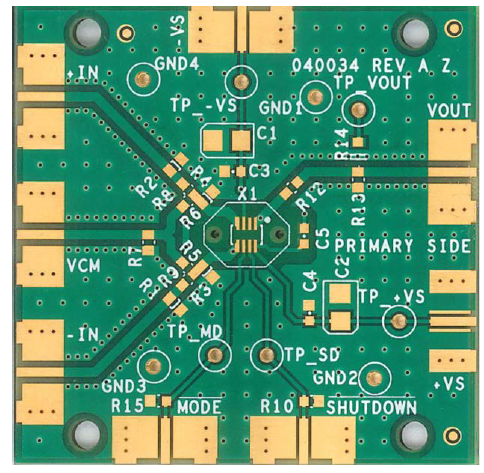

ADA4806-1RJ-EBZ是一个2层印刷电路板(PCB)，输入端和输出端支持SMA边缘安装型连接器，可高效连接至测试设备或其它电路。 除旁路电解电容（C1和C2）为3528尺寸外，ADA4806-1RJ-EBZ评估板器件主要采用表面贴装技术(SMT) 0603外形尺寸。
文档
-
ADA4806-1: 0.2 V/°C失调漂移、105 MHz、低功耗、多模式、轨到轨输出放大器2015/9/1PDF1 M
