EVAL-ADA4511-2
评估 ADA4511-2 精度、40 V，轨到轨输入和输出运算放大器
顶部
概览
优势和特点
- ADA4511-2 的全功能评估板，是一款双通道低输入偏置电流放大器，采用 8 引脚窄体 SOIC 封装
- 支持快速原型设计
- 用户定义的电路配置
- 边缘安装型 SMA 连接器
- 可轻松连接至测试设备和其他电路
- 提供光电二极管偏置连接
- 保护走线用于尽量减少漏电流
产品详情

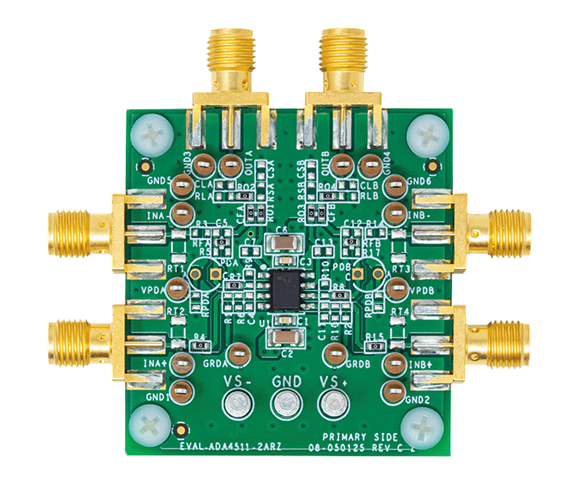

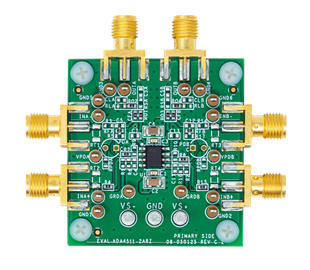

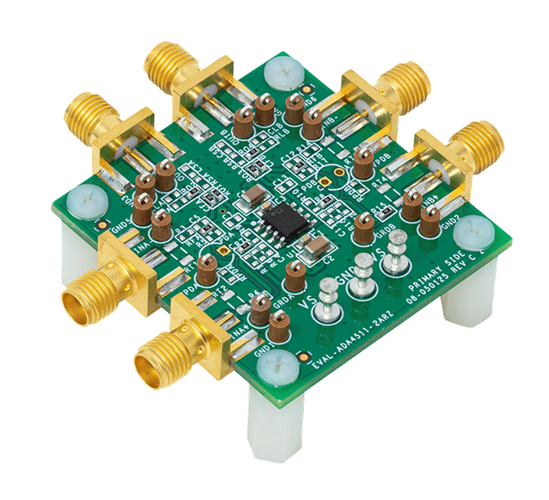

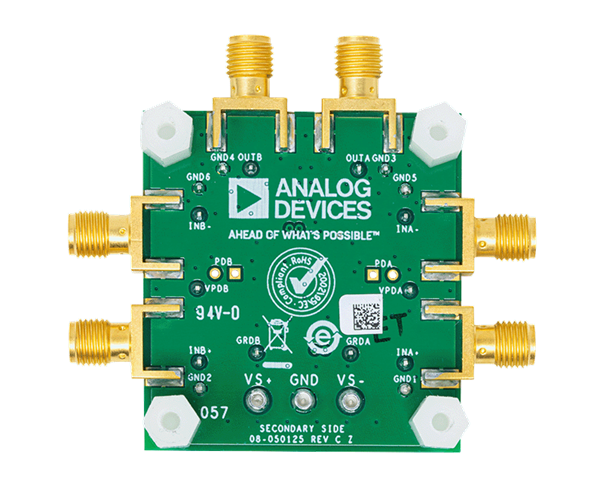

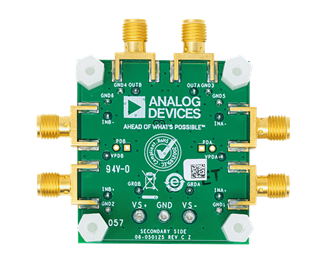

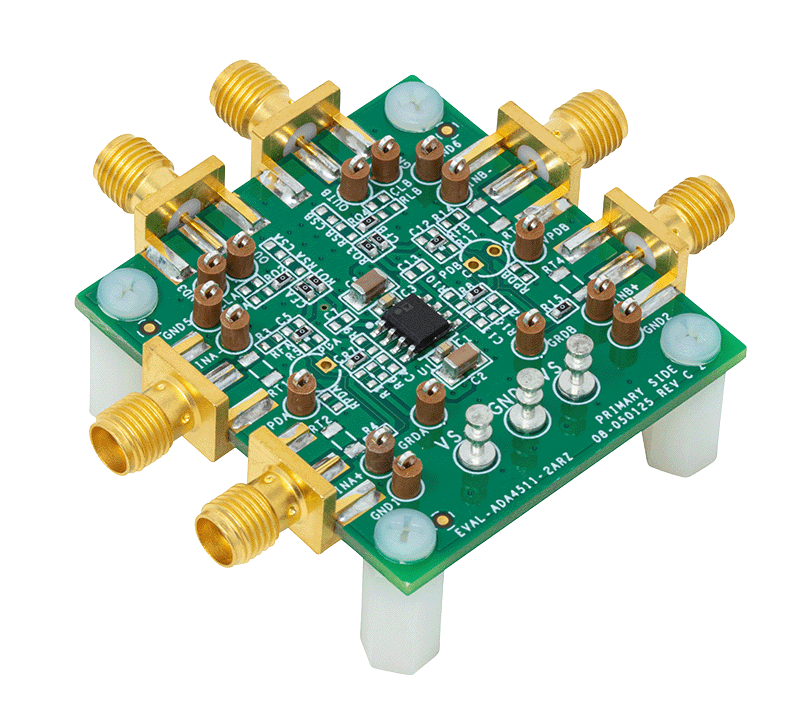

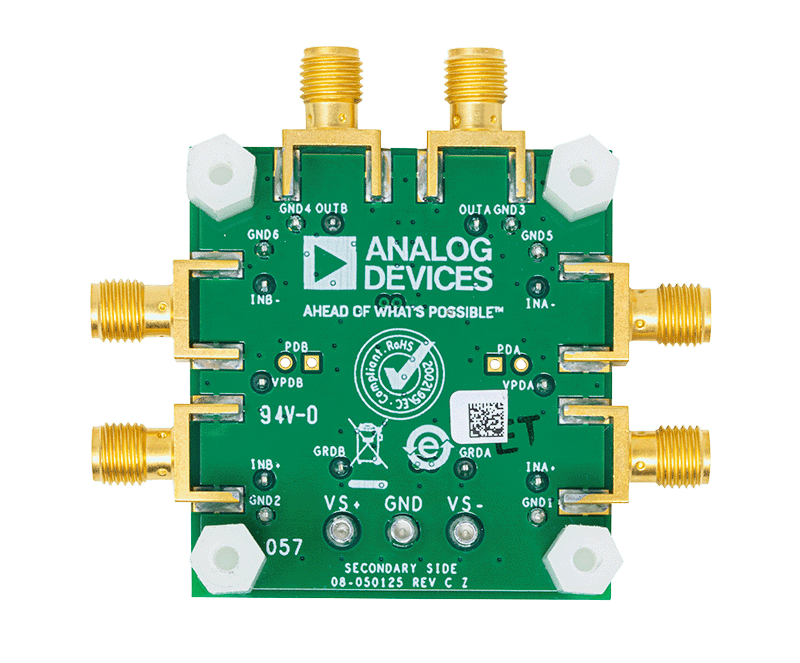

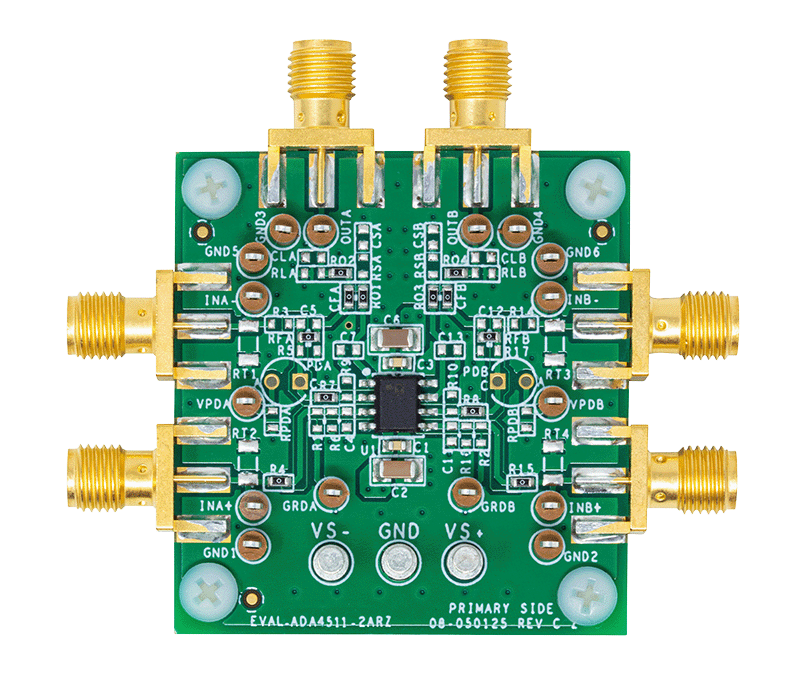

EVAL-ADA4511-2ARZ 是用于测试 ADA4511-2 的评估板，ADA4511-2 是一款双通道低输入偏置电流放大器，采用 8 引脚、标准小型封装 (SOIC_N)。该评估板设计强调简单、易用。评估板上提供可轻松连接测试设备的配置。
EVAL-ADA4511-2ARZ 使用 0603 外形尺寸的表贴元件 (SMT)，旁路电容和终端电阻除外。EVAL-ADA4511-2ARZ 具有各种未装配电阻和电容的封装，针对不同的应用电路，为用户提供多种灵活选择。
EVAL-ADA4511-2ARZ 配备光电二极管传感器，可轻松配置跨阻放大器 (TIA)。该布局通过防护措施进行了优化，以确保 TIA 应用中具有极低漏电流和低寄生电容。此外，EVAL-ADA4511-2ARZ 还支持构建不同类型的滤波器。有关选择特定元件值和设计滤波器的信息，请参阅 Analog Filter Wizard。
ADA4511-2 的完整规格可在 ADI 公司提供的 ADA4511-2 数据手册中找到，使用 EVAL-ADA4511- 2ARZ 时，必须结合用户指南进行查阅。
使用入门
- 直流电源（可提供 +18 V 和 −18 V）
- 信号源
- 示波器
