EVAL-ADA4510-2
评估ADA4510-2采用DigiTrim技术的精密、40 V、±70 nV/°C、轨到轨输入和输出运算放大器
顶部
概览
优势和特点
- ADA4510-2的全功能评估板，ADA4510-2是一款双通道低输入偏置电流放大器，采用8引脚窄体SOIC封装
- 快速进行原型制作
- 用户自定义电路配置
- 边缘安装型SMA连接器
- 可轻松连接至测试设备和其他电路
- 可配置光电二极管传感器，以实现快速评估
- 提供用于光电二极管偏置的连接
- 保护走线用于尽量减少漏电流
产品详情

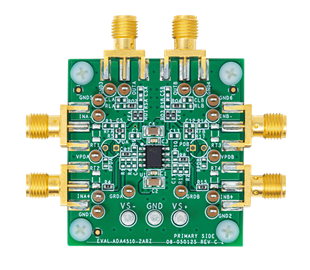

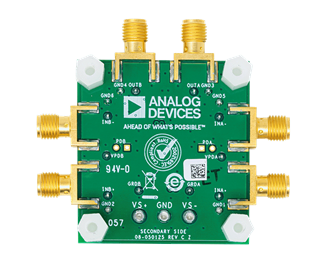

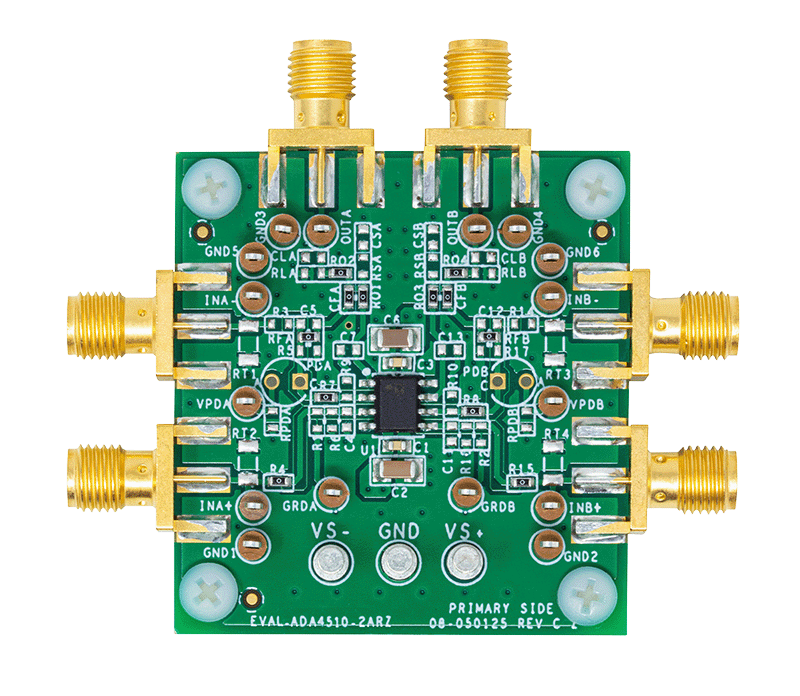

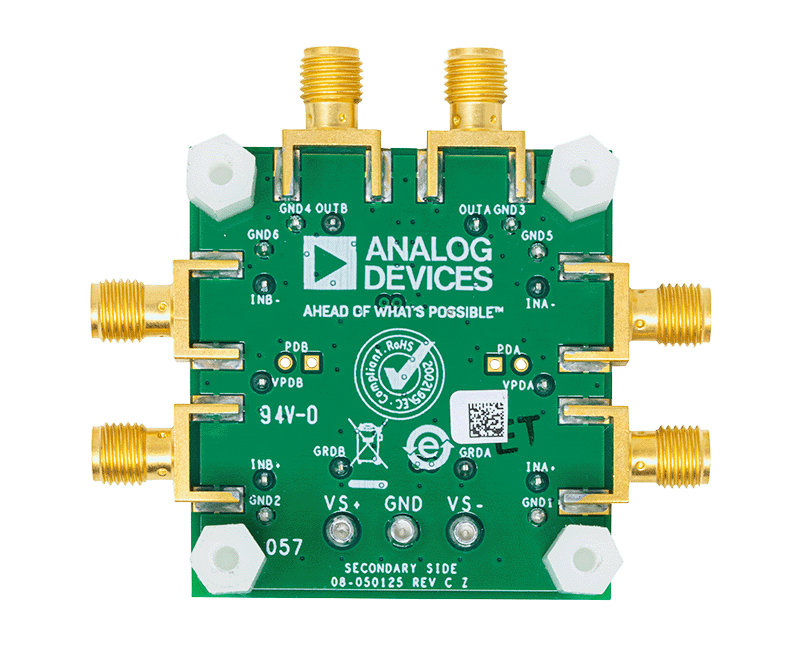

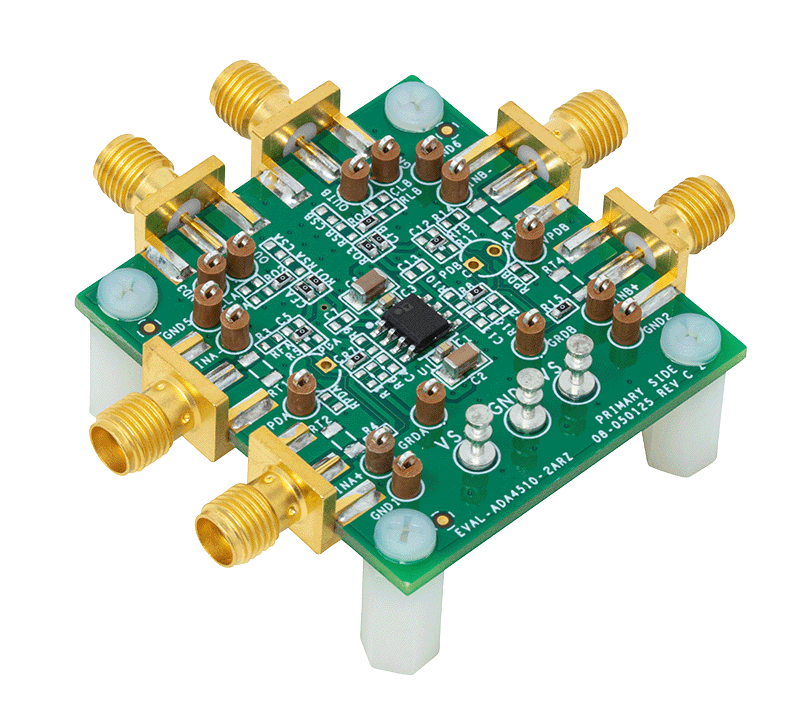

EVAL-ADA4510-2ARZ是用于测试ADA4510-2的评估板，ADA4510-2是一款双通道低输入偏置电流放大器，采用8引脚、标准小型封装(SOIC_N)。该评估板设计强调简单、易用。板上提供可轻松连接测试设备的配置。
EVAL-ADA4510-2ARZ使用0603外形尺寸的表贴元件(SMT)，旁路电容和终端电阻除外。EVAL-ADA4510-2ARZ具有各种未装配电阻和电容的封装，针对不同的应用电路，为用户提供多种灵活选择。
该评估板配备光电二极管传感器，可轻松配置跨阻放大器(TIA)。电路板布局经过优化，并提供防护措施，确保TIA应用具有低泄漏和低寄生电容。
此外，评估板还支持构建不同类型的滤波器。有关选择特定元件值和设计滤波器的信息，请参阅 https://tools.analog.com/en/filterwizard/。
有关该部件的完整详细信息，请参考ADA4510-2数据手册，使用EVALADA4510-2ARZ时必须同时参阅该数据手册。
使用入门
- EVAL-ADSP1802EBZ evaluation board
- 5 V adapter power supply
