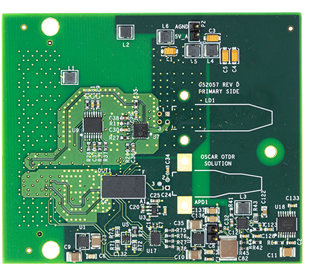

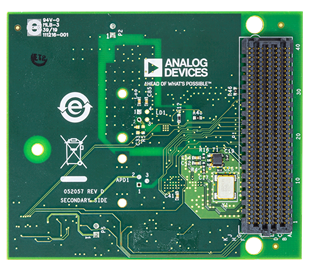

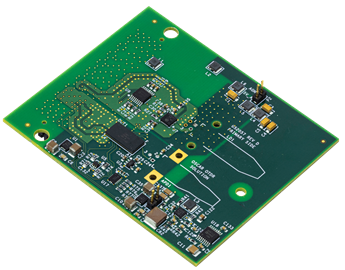

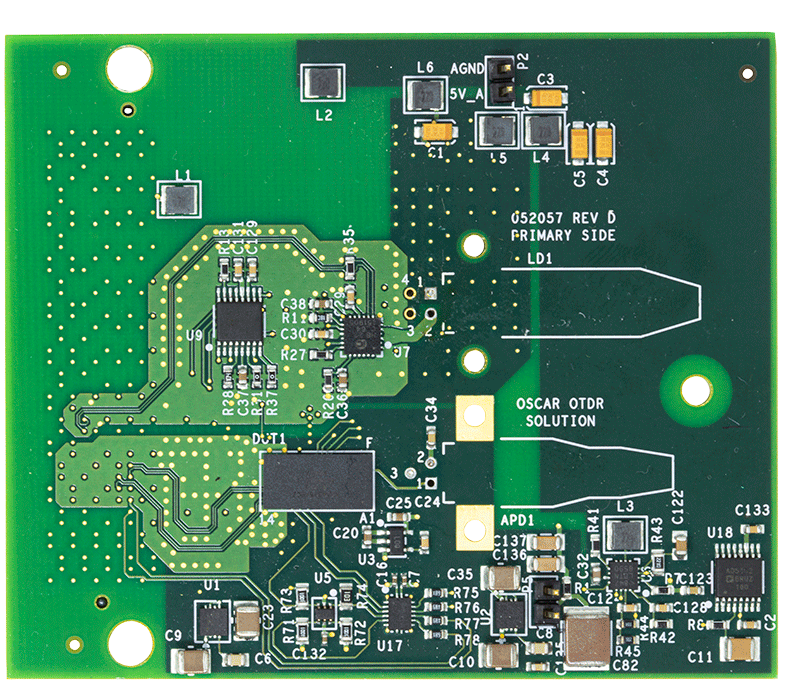

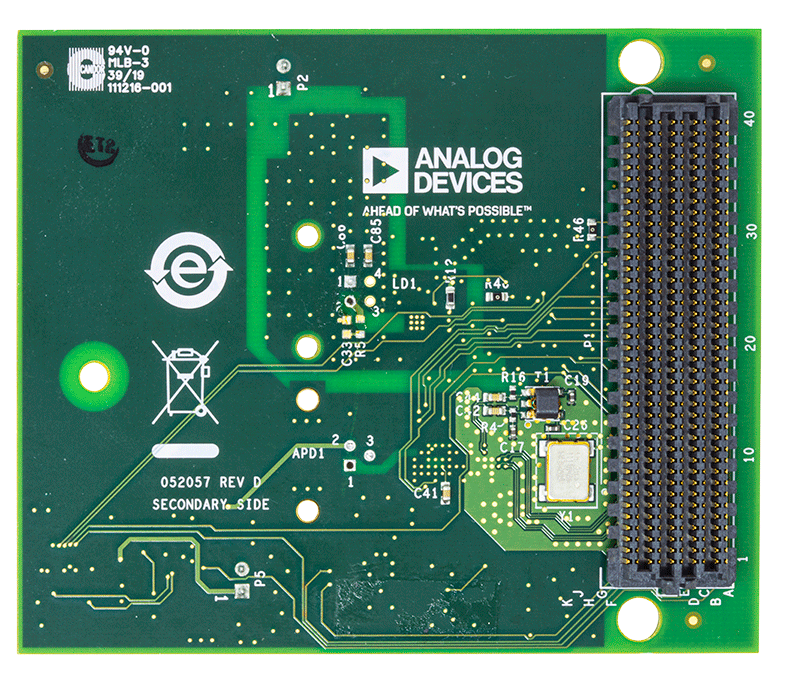

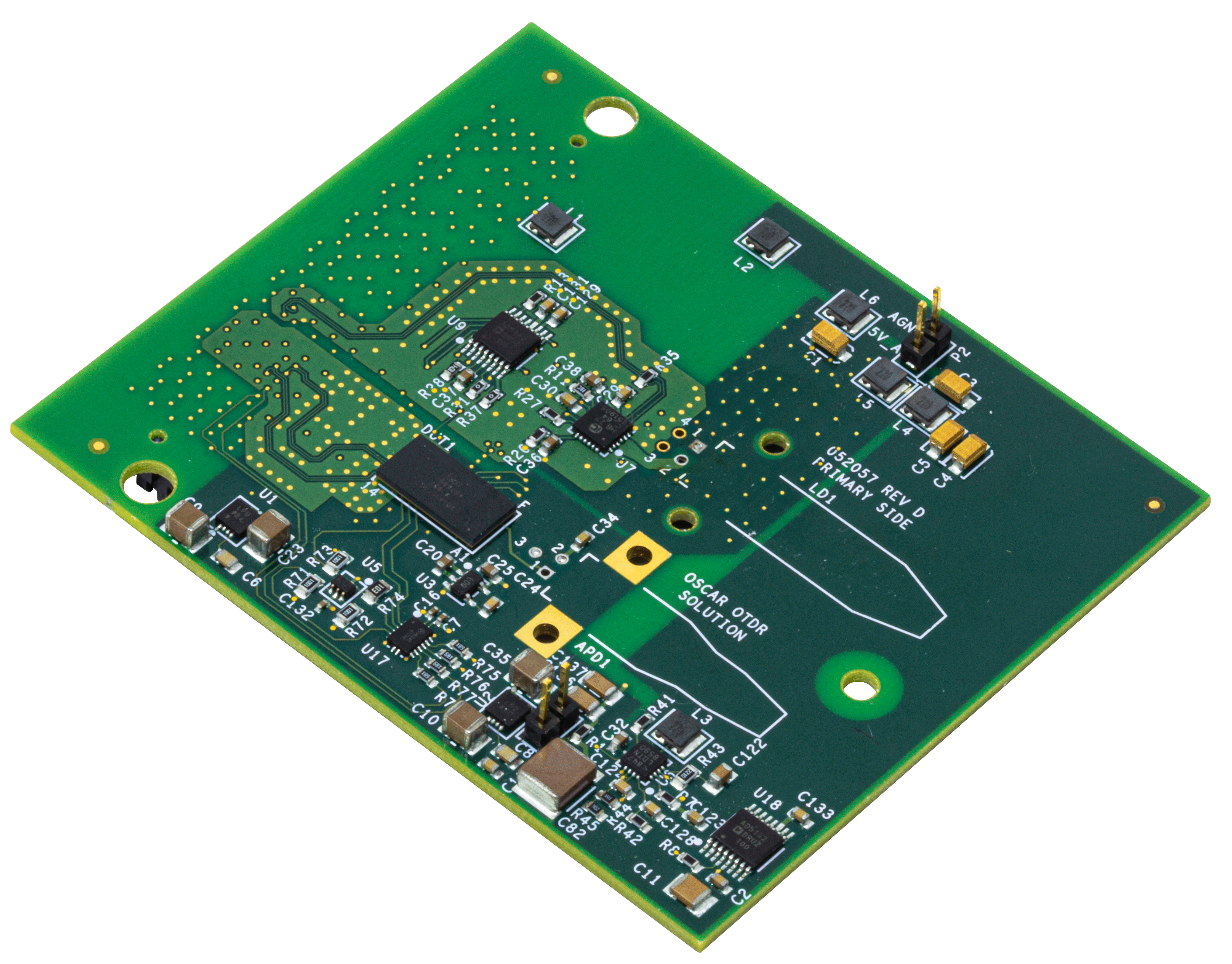

EVAL-ADA4355
ADA4355 评估系统
顶部
概览
优势和特点
- 评估 ADA4355 微模块所需的完整硬件和软件
- 只需要四个连接
- 12 V 电源、5 V 电源、USB、测试中的光纤
- 通过直观、用户友好的图形用户界面提供系统控制和测量选项
产品详情
ADA4355 是一款完整的高性能电流输入模块®。为了节省空间，ADA4355 包括所有必需的有源和无源元件，构成完整的电流位数据采集通道，支持小型光学模块和多通道系统。
该套件的高速 TIA 支持 10 ns 脉冲宽度，为飞行时间测量提供了高空间分辨率。此外，ADA4355 包含三个 TIA 增益 (TZ) 设置，以较大限度地提高动态范围。内部可选模拟低通滤波器 (LPF) 可以将器件带宽限制在 100 MHz 的转折频率，以较大限度地降低宽带噪声，同时还可以作为 125 MSPS模数转换器的抗混叠滤波器。对于较低带宽的信号或较宽的信号脉冲（例如 20μs 或更大），滤波器可以设置为 1.0 MHz 的转折频率，以提供额外的降噪。
14 位 ADC 以高达 125 MSPS 的速率转换放大的电压信号，并通过两条串行低压差分信号 (LVDS) 数据通道输出数字化信号，每条通道的速率最高可达 1 Gbps。数据时钟输出 (DCO) 工作频率高达 500 MHz，支持双倍数据速率 (DDR) 操作。
ADA4355 从大输入电流信号中实现快速过驱恢复，采用 12 mm × 6mm CSP_BGA 封装，工作温度范围为 40°C 至 +85°C。
应用
- 电流电压转换
- 化学分析仪
- 质谱分析
- 飞行时间 (ToF)
- 光纤传感
文档
-
ADA4355 Wiki User Guide2020/10/13WIKI
