概览

优势和特点

  • 采用6V壁式适配器和板载LDO稳压器，电源连接简便
  • 8个交流耦合单端（差分信号通过巴伦重新组合）输出SMA连接器，实现HSTL或LVDS端接
  • 3个交流耦合差分输出SMA连接器，实现CMOS端接
  • 3个可配置参考输入，在单端至差分参考输入SMA连接器、25 MHz板载XTAL或25 MHz板载XO之间可选。
  • 引脚可编程的上电就绪可配置性
  • 状态LED
  • 通过USB接口连接PC
  • 基于Microsoft Windows的评估软件，具有简单的图形用户界面（通过ACE插入式模块）

产品详情

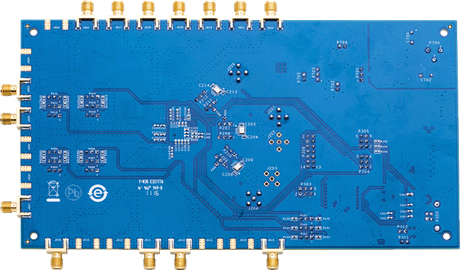

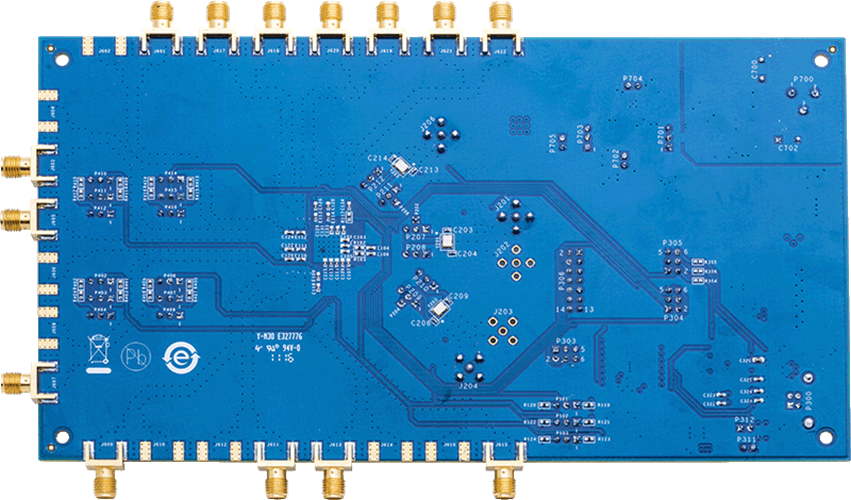

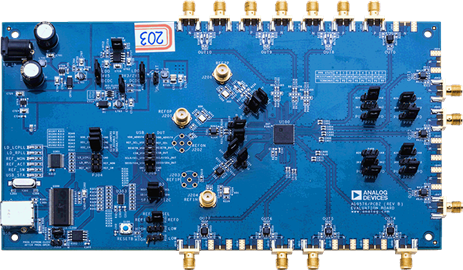

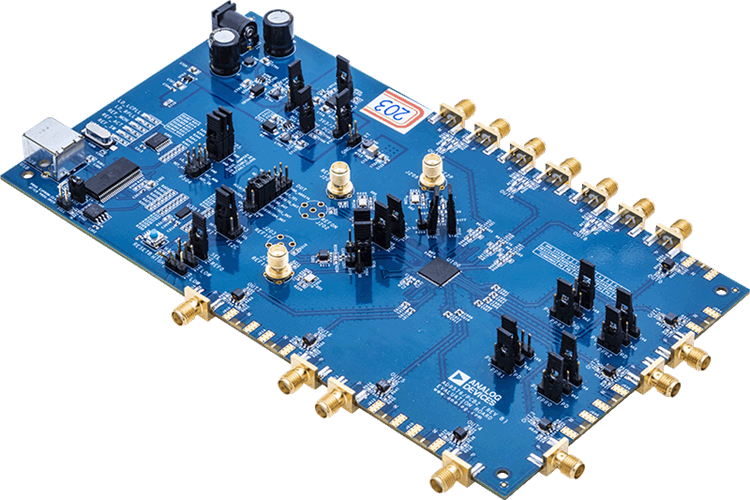

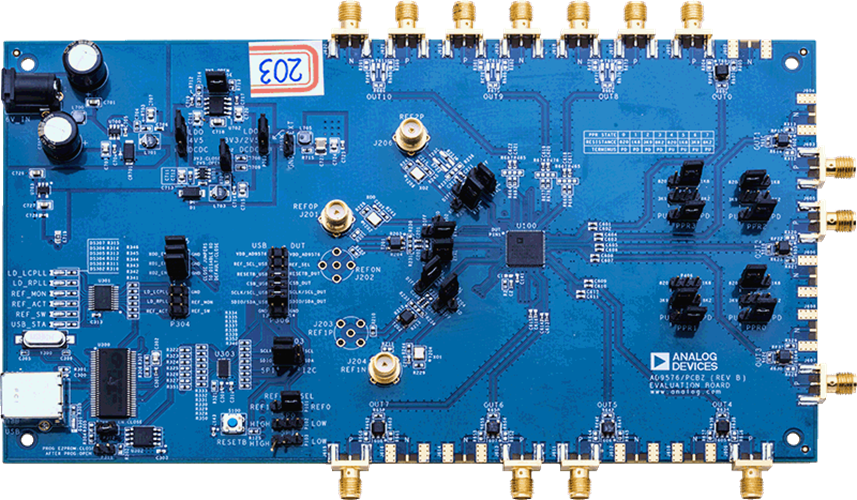

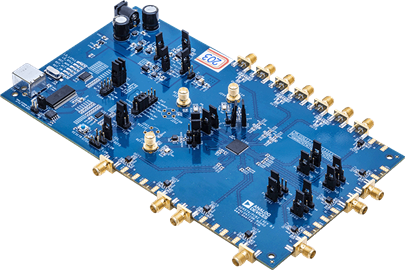

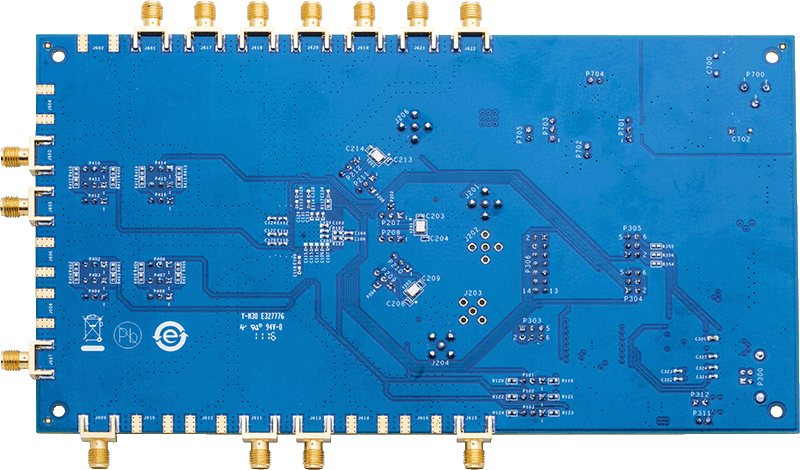

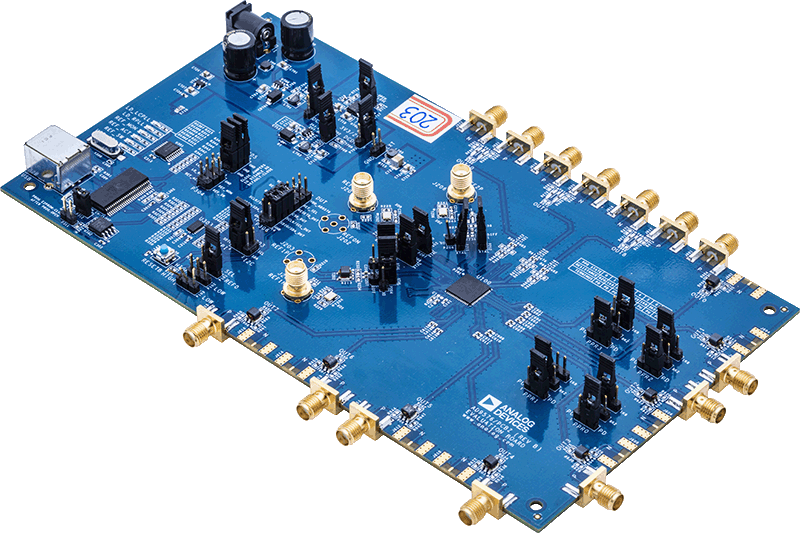

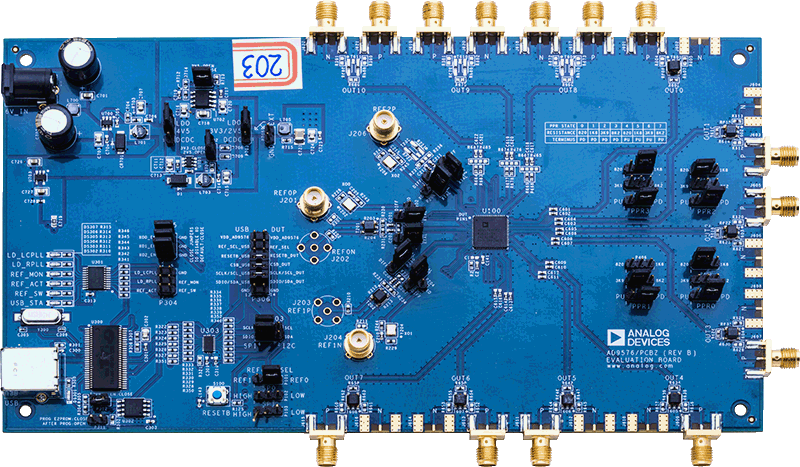

AD9576评估板是一款紧凑、易于使用的平台，可用来评估AD9576双通道、上电就绪时钟发生器的全部特性。

技术与领域

相关产品

文档

  • 查看全部 (5)
  • 演示板原理图 (1)
  • 用户手册 (1)
  • 评估设计文件 (3)
    • Document Type

    软件

    ACE软件

    EXE
    157 MB
    ACE Installer Software 1.30.3323.1470 [1月 10 25]
    Analysis | Control | Evaluation (ACE) Software. Requires internet access. Run this executable to install ACE onto your computer. Required before installing the plug-in(s) above. Once ACE is installed, double-click on the plug-in package to install the plug-in.
    ACE 软件页面 >
