概览

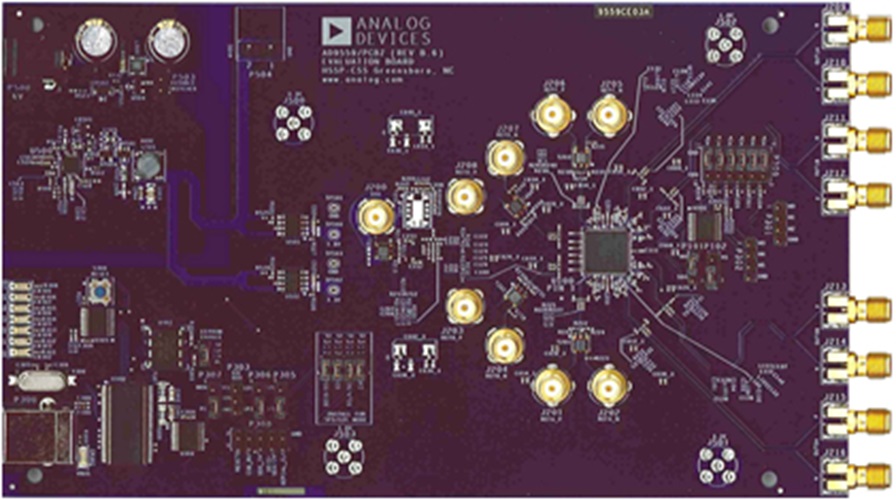

产品详情

AD9559是一款低环路带宽时钟倍频器，可针对包括同步光纤网络(SONET/SDH)的许多系统提供抖动清除和同步功能。AD9559产生两路完全独立的输出时钟，它们可以与多达四路外部输入参考时钟同步。DPLL可以降低与外部参考时钟相关的输入时间抖动或相位噪声。 借助数字控制环路和保持电路，即使所有参考输入都失效，AD9559也能持续产生低抖动输出时钟。

为方便起见，此处提供了摘自AD9559数据手册的详细信息。 请将本用户指南与www.analog.com上的AD9559数据手册和软件文档配合使用。

特性
  • 采用6 V壁式适配器和板载LDO稳压器，电源连接简便
  • LDO可轻松旁路以便测量电源
  • 4个交流耦合差分输出SMA连接器（可重新配置为最多8路单端输出）
  • 4个输入SMA连接器，支持单端或差分信号
  • 通过USB接口连接PC
  • 基于Microsoft Windows的评估软件，具有简单的图形用户界面，支持64位和32位操作系统
  • 通过I/O接头轻松访问数字I/O和诊断信号
  • 诊断信号通过状态LED显示

技术与领域

相关产品

文档

  • 查看全部 (2)
  • 演示板原理图 (1)
  • 评估设计文件 (1)
    • Document Type

    软件

    评估软件

    ZIP
    4.2 M
    AD9559 Evaluation Board Web Install Software
    This is the eval software web installer that doesn't include .NET. Rather it relies on an internet connection to download Microsoft .NET, etc. It's 32-bit/64-bit compatible.
    ZIP
    52603 kB
    AD9559 Evaluation Software
    The evaluation software and USB driver contained in this installer is 32-bit and 64-bit compatible.
    EXE
    7.35 M
    评估板USB闪存编程器
    包含用于重新闪存USB EEPROM的EXE文件。
