EVAL-AD9543

产品详情

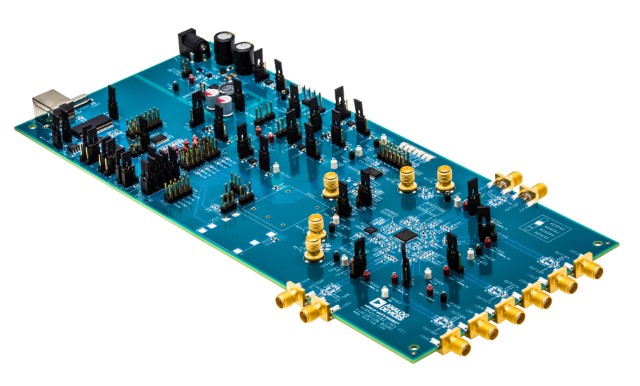

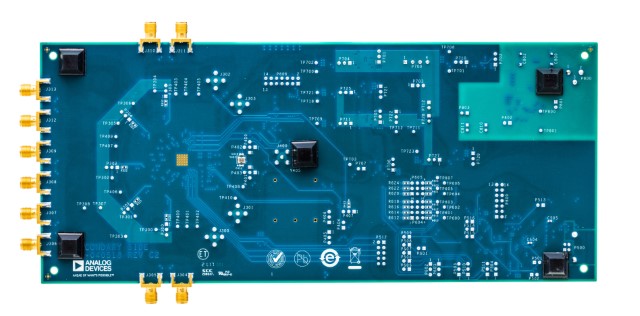

AD9543评估板是一款紧凑、易于使用的平台，可用来评估AD9543双通道数字PLL和1 PPS同步器的全部特性。AD9543提供高精度、多路输出时钟发生器功能，并集成两个片内抖动净化数字PLL内核。PLL0和PLL1针对高性能同步时钟应用而优化，如IEEE 1588版本2、同步以太网、OTN和新一代无线基带协议。PLL可通过串行端口控制完全配置并可通过外部EEPROM配置，实现上电就绪配置。

AD9543可以输出最多5个差分时钟信号以及两个由两个高性能数字PLL以及高精度NCO（数控振荡器）驱动的单端时钟。在评估板上可访问全部12个输出和4个参考输入。

输出差分传输线对采用50Ω的单端特性阻抗，并连接至标准边缘安装型SMA连接器。AD9543具有完全可配置的电源，允许用户在通过降压开关稳压器或外部LDO直接供电的同时评估AD9543。AD9543评估板使用符合RoHS标准的FR-4材料。为方便起见，此处提供了摘自AD9543数据手册的详细信息。请将本用户指南与ADI提供的数据手册配合使用。
