用户手册 Rev. 0
1 查看全部

概览

优势和特点

  • 只需一个连接，即可简单评估 AD9166 矢量信号发生器 IC
  • 集成板载时钟，采用 ADF4372
  • 集成板载电源和电源时序控制器

产品详情

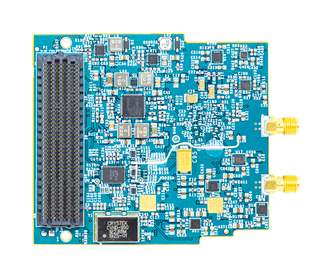

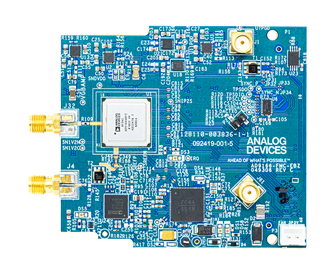

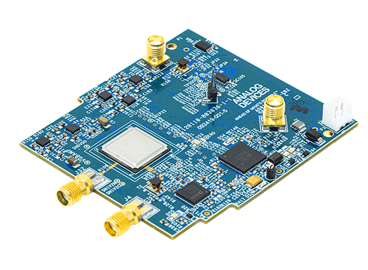

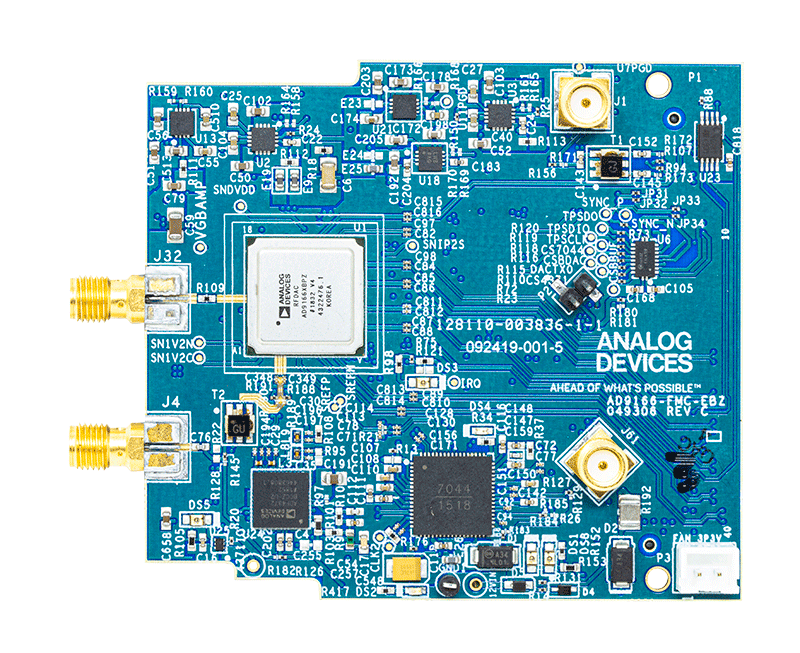

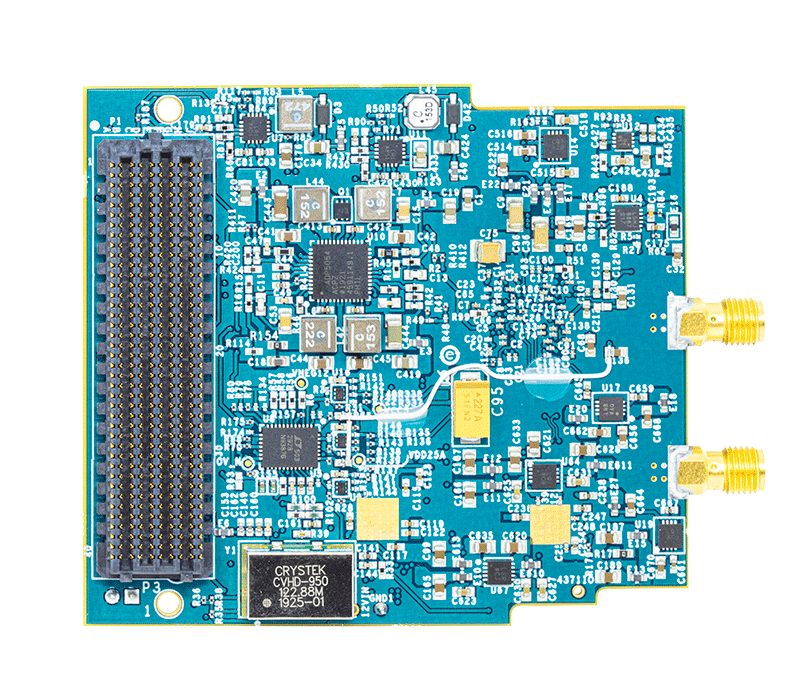

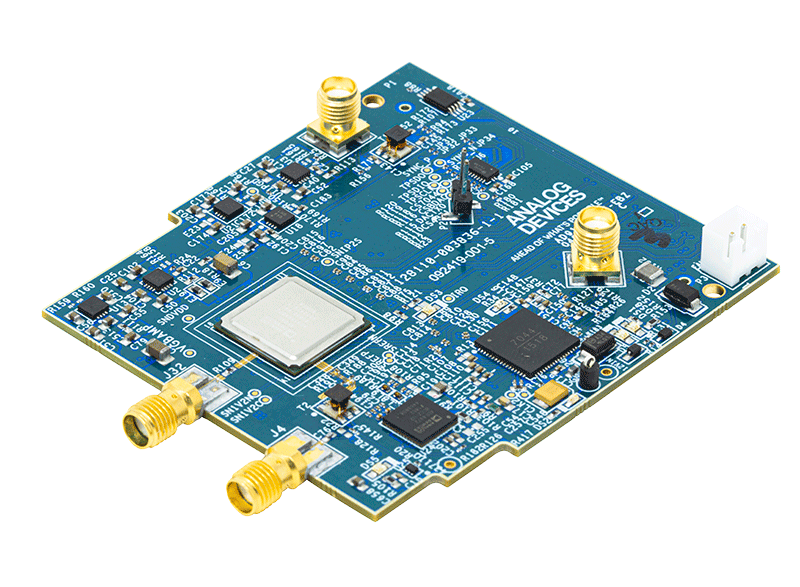

评估板连接到 ADS7-V2EBZ 码型发生器，用于快速评估高速矢量信号发生器 AD9166。ADS7-V2EBZ 自动设置信号数据格式，并通过 JESD204B 链路将其发送到评估板，从而简化了器件的评估。评估板由通过 ADS7-V2EBZ 提供的现场可编程门阵列 (FPGA) 夹层卡 (FMC) 电源供电。该板还可以与 Xilinx® 或 Intel® 的市售现场可编程门阵列 (FPGA) 开发板接口。

评估板包括一个时钟缓冲器 HMC7044，该缓冲器为 ADS7-V2EBZ 提供基准时钟，为 ADS7-V2EBZ 和集成在 AD9166 内部的数模转换器 (DAC) 提供 SYSREF± 信号。板载 ADF4372 为 DAC 生成一个采样时钟。

基准时钟和采样时钟可通过板载超小型版本 A (SMA) 端口从外部连接。SYSREF± 可以通过 FMC 连接器从外部源（例如 FPGA 开发套件）连接到 AD9166。

用户指南的图 3 概述了各种时钟配置。可以通过在评估板上的正确位置焊接 0 Ω 电阻器（跳线）并按照用户指南中的板载时钟部分说明配置 ADF4372 和 HMC7044 来选择时钟路径。

ADI公司提供的 AD9166 数据手册中含有 AD9166 的完整规格说明，使用评估板时必须同时参阅此用户指南。

技术与领域

相关产品

使用入门

需要的设备列表

  • ADS7-V2EBZ 码型发生器和数据采集板
  • 频谱分析仪
  • 可选的双正弦时钟源（能够提供6 GHz的频率，具有 <0.5 ps rms 的抖动）

文档

  • 查看全部 (2)
  • 用户手册 (1)
  • 评估设计文件 (1)
    • Document Type

    软件

    ACE软件

    EXE
    157 MB
    ACE Installer Software 1.30.3323.1470 [1月 10 25]
    Analysis | Control | Evaluation (ACE) Software. Requires internet access. Run this executable to install ACE onto your computer. Required before installing the plug-in(s) above. Once ACE is installed, double-click on the plug-in package to install the plug-in.
    ACE 软件页面 >

    硬件 (4)

    控制器板

    参考电路
