概览

优势和特点

  • 通过引脚访问的独立AD8452
  • 简化操作：连接电源和示波器，然后开始查看波形
  • 精确的增益测量包括板载精密5 V基准电压源
  • 经过工厂测试
  • 四个可选控制环路可用，但不是正常工作所必需的；根据需要可以旁路
  • 安全：仅存在低功耗电路；没有偶然功率放电

产品详情

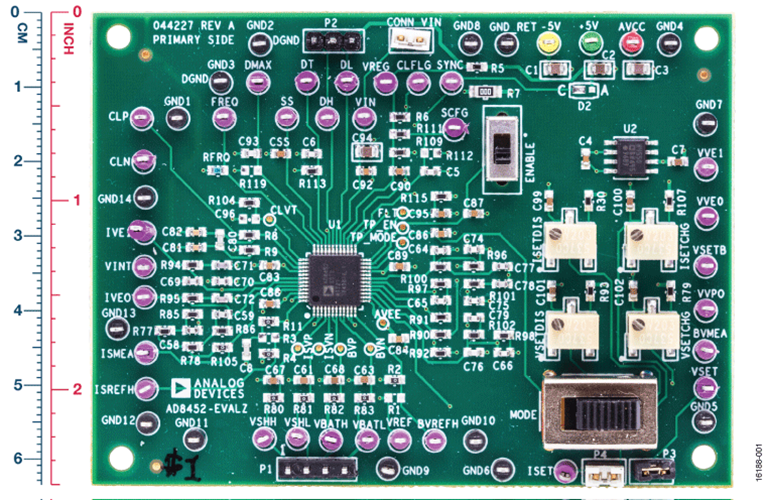

AD8452-EVALZ是一个用于AD8452的平台，设计用于研究AD8452模拟和脉冲宽度调制(PWM)特性和性能，而不会增加驱动器和/或开关模式电源(SMPS)设计的复杂性。为了方便起见，评估板中内置精密5 V基准电压源IC和四个调整电位计，用于驱动电池电流和电压ISET和VSET输入。这些器件引脚均可通过测试环路或探针基板访问。

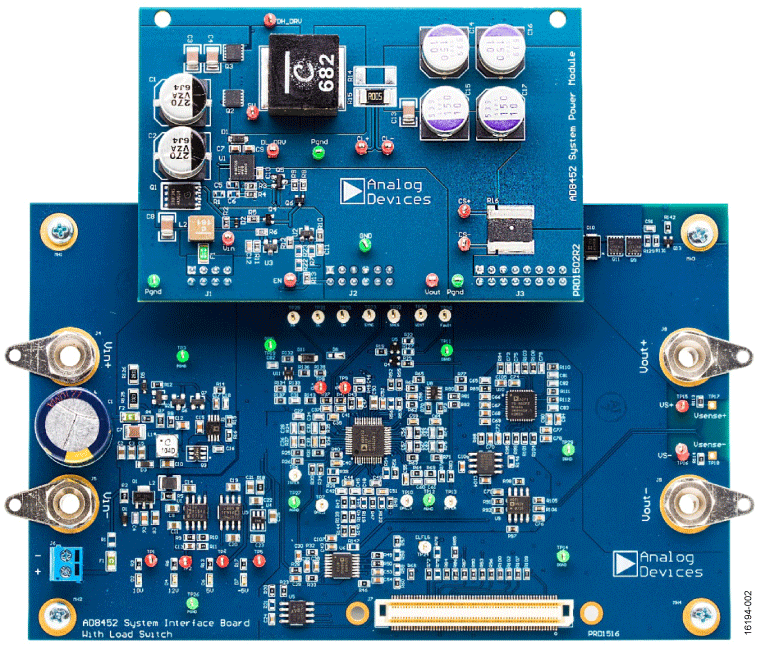

同时，AD8452-EVALZ可以灵活连接和驱动输出电平范围为1 A至15 A的典型半桥电感输入SMPS。SMPS和相关元件由用户指定和提供。

AD8452设计用作商业电池测试与化成系统的核心控制器。它具有先进的小型化以及超高的模拟精度，可应对家庭运输和储能应用中高储能密度锂离子电池组的量产挑战。

使用评估板时，应同时参考AD8452数据手册与用户指南UG-1180，了解有关详细的器件工作原理以及更多信息。
