概览

优势和特点

  • 实现快速试验板和原型设计
  • 可轻松配置单向或双向操作
  • 包括电流检测分流电阻器的配置
  • 轻松连接测试设备
  • 包括输入滤波器和输出滤波器的配置
  • 解耦的电源线

产品详情

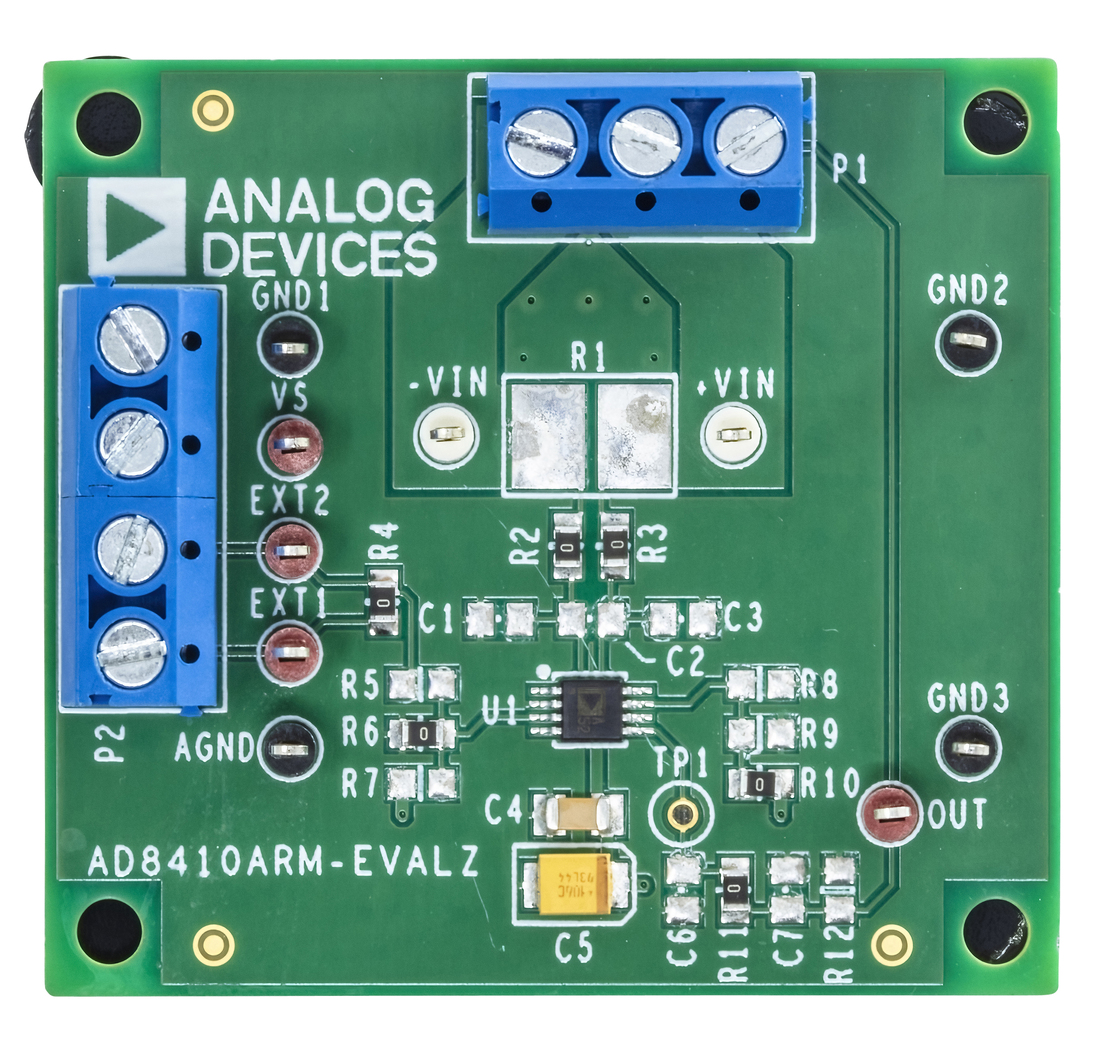

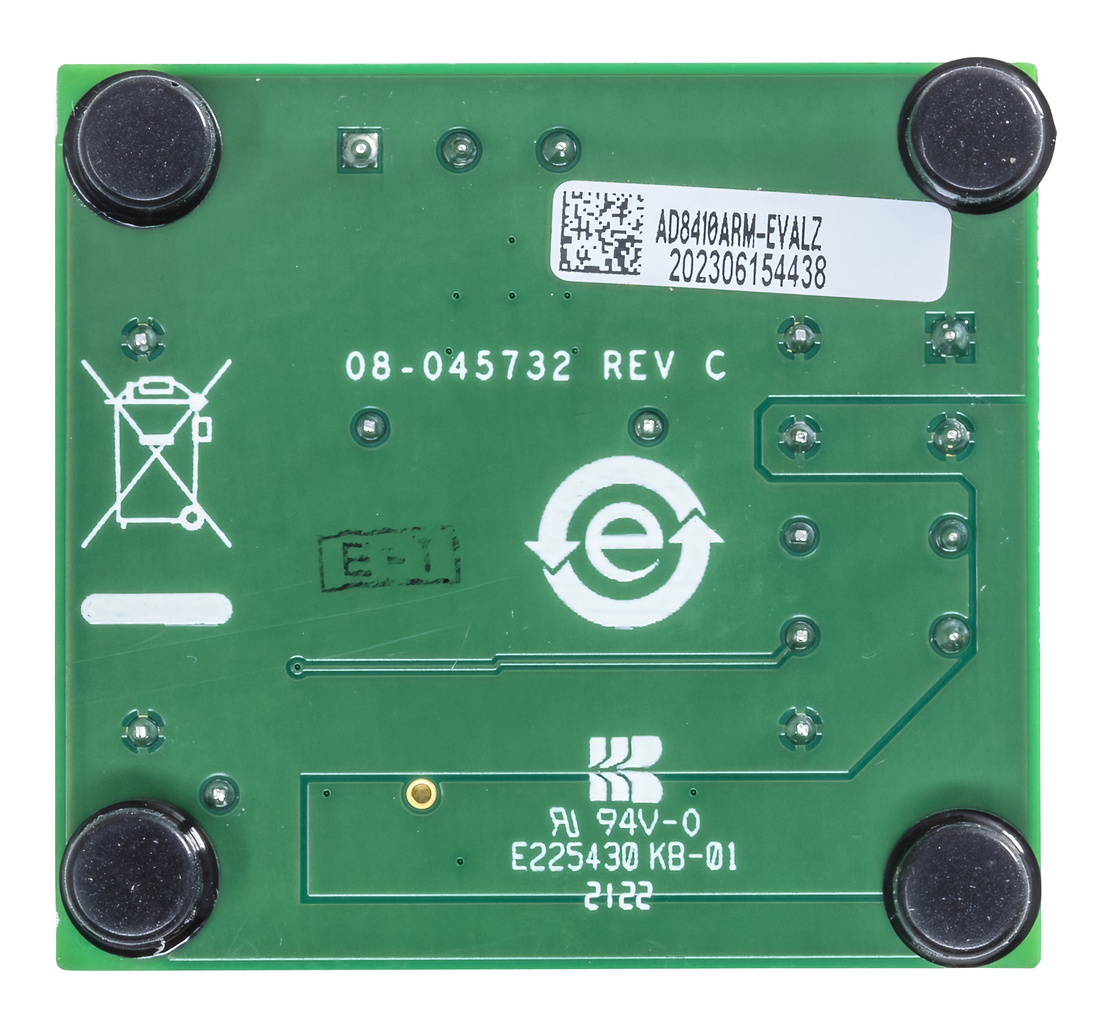

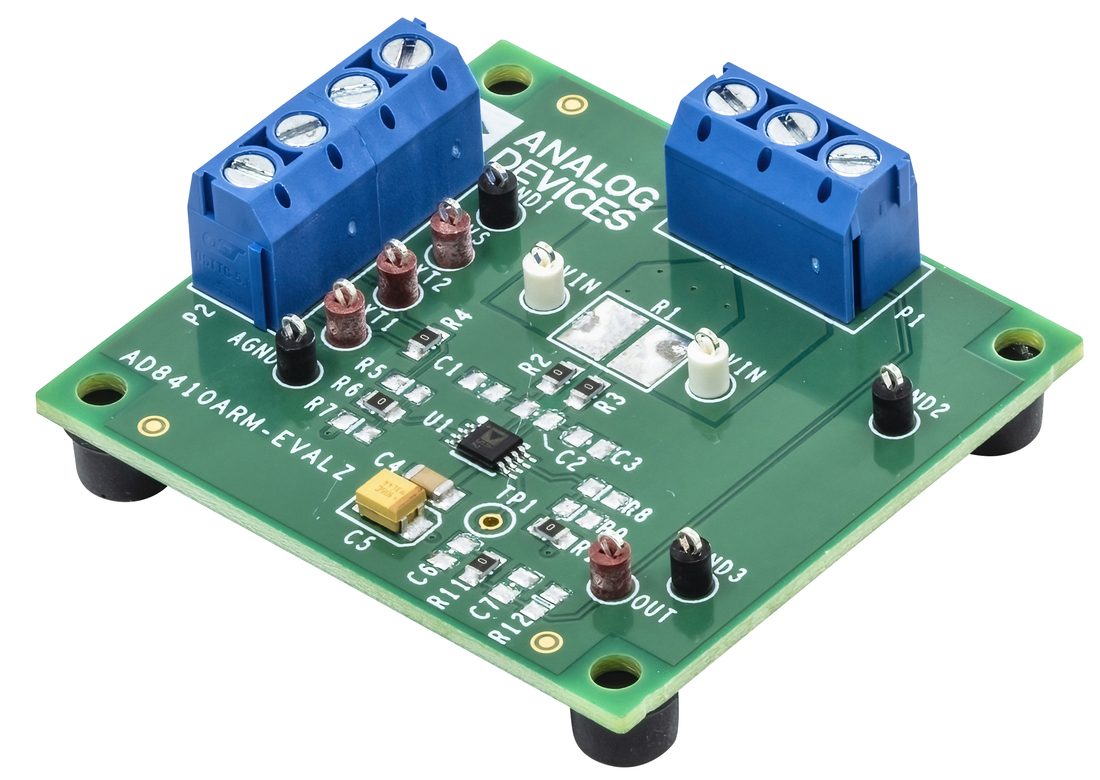

AD8410ARM-10-EVALZ 旨在帮助评估 10 引线 MSOP AD8410A 电流检测放大器。这些评估板旨在便于配置不同工作模式，并允许对负载进行灵活控制。可以将最大标准尺寸为 2818 的分流电阻器 (R1) 焊接到两个板上。

AD8410ARM-10-EVALZ 包含采用标准迷你小外形封装 (MSOP) 的 AD8410A-10。本用户指南中，AD8410ARM-10-EVALZ 被称为 AD8410A-10 评估板。

AD8410A-10 的完整规格请参阅 AD8410A 数据手册。使用 AD8410A-10 评估板时请参阅本用户指南。

应用

  • 同相或高端电流感应：
    • BLDC 电机、低电感电机的电机控制
    • 双向 48V 至 12V DC-DC 转换器
    • 电磁阀控制
    • 电源轨监控
  • 低端电流检测
