EVAL-AD74115H
利用HART调制解调器评估AD74115H单通道软件可配置输入/输出
顶部
概览
优势和特点
- 适用于 AD74115H 的功能完备的评估板
- 系统电源和隔离由ADP1034提供
- 板载 2.5 V ADR4525 基准电压源
- 兼容 SPI
- 基于 PC 的控制软件
- 无OS MBED驱动器提供C语言代码示例
产品详情

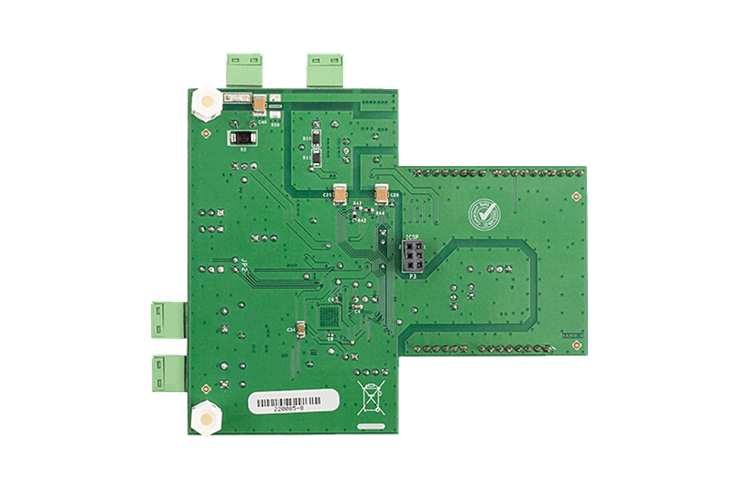

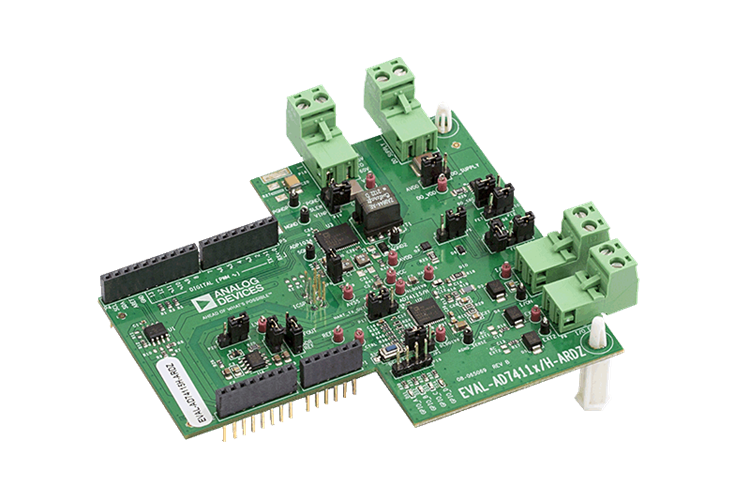

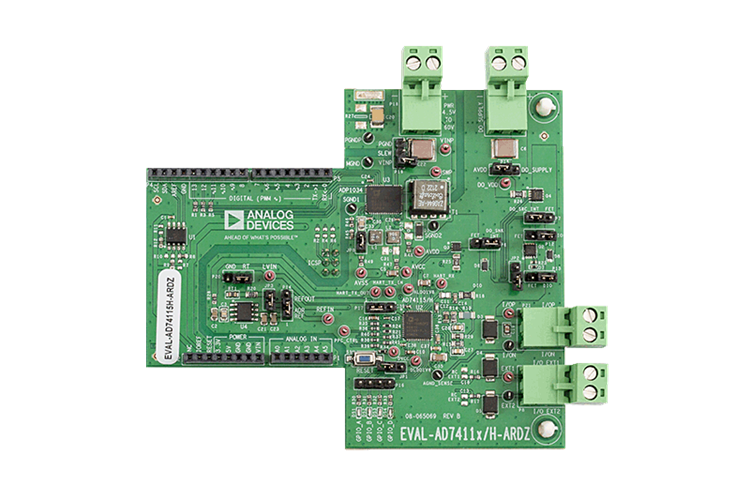

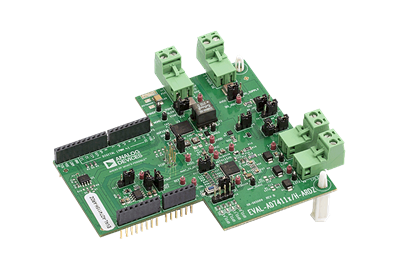

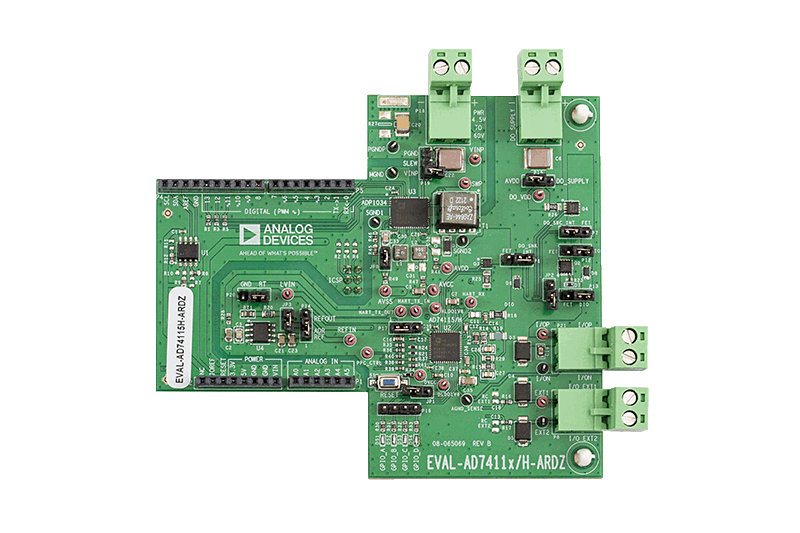

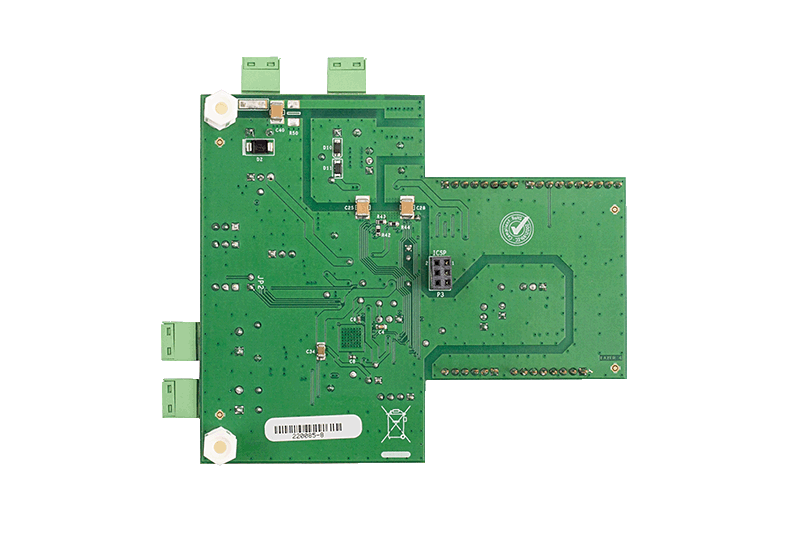

EVAL-AD74115H-ARDZ是一款功能完备的评估板，可用于评估完整系统解决方案下AD74115H的特性，其中电源和隔离由ADP1034提供。AD74115H是一款单通道软件可配置输入和输出设备。该设备具有用于模拟输出、模拟输入、数字输入、数字输出和2线、3线、4线电阻温度检测器 (RTD) 测量的功能，这些功能集成在一个单芯片解决方案中，并具有兼容的串行外设接口（SPI）。
EVAL-AD74115H-ARDZ可通过系统演示平台（SDP）板进行控制。借助EVAL-SDP-CK1Z（SDP-K1）板，可以利用AD74115H评估软件通过PC的USB端口来控制EVAL-AD74115H-ARDZ。EVAL-AD74115H-ARDZ需要一个4.5 V至60 V的工作电源。PC为SDP-K1板提供电源。
有关AD74115H和ADP1034的完整详细信息，请参阅 AD74115H和ADP1034数据手册，在使用EVAL-AD74115H-ARDZ时，必须同时参阅该数据手册和本用户指南。
使用入门
需要的设备
- EVAL-SDP-CK1Z（SDP-K1）
- 台式电源和连接器电缆
- 运行Windows 7® 或Windows 10操作系统的PC
所需文件
- AD74115H数据手册
- ADP1034数据手册
- ADR4525数据手册
所需的软件
- 用于控制的AD74115H软件
- 运行C语言编写的示例代码的Mbed Studio
