概览

优势和特点

  • 全功能评估板多通道、同步采样ADC
  • 板载基准电压源、基准电压缓冲器和ADC驱动器
  • 板载电源
  • 板兼容高速系统演示平台(SDP-H1)控制器
  • PC软件用于控制和数据分析

产品详情

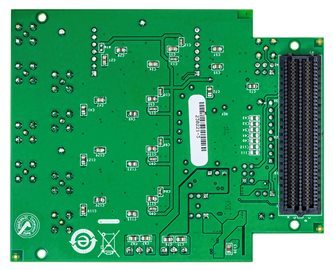

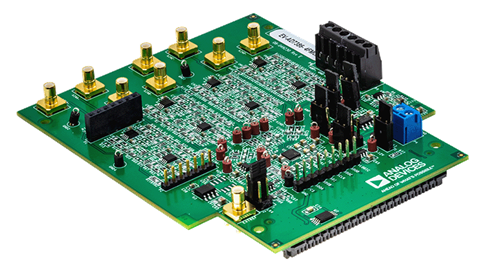

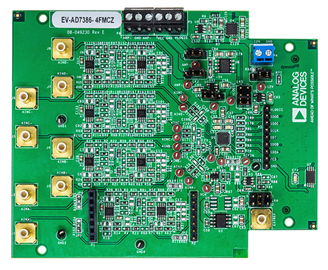

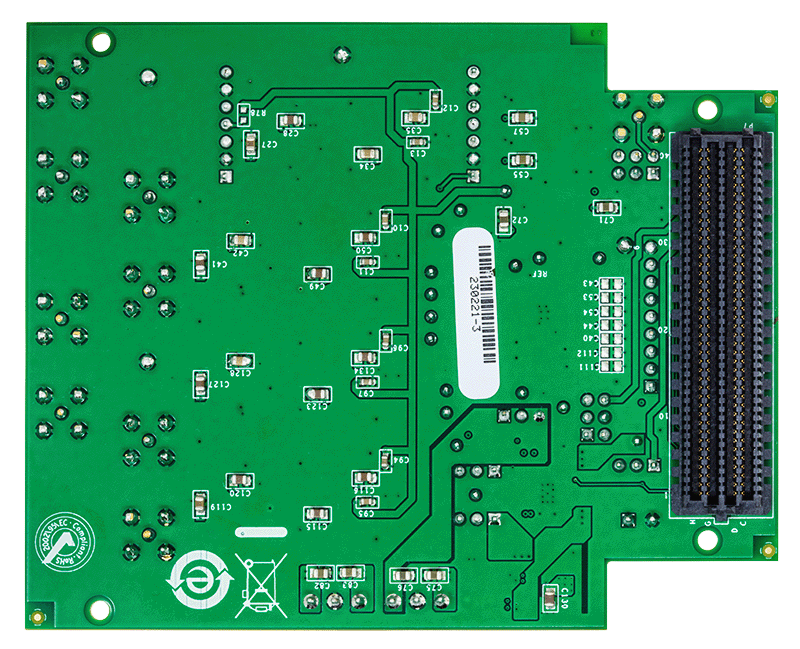

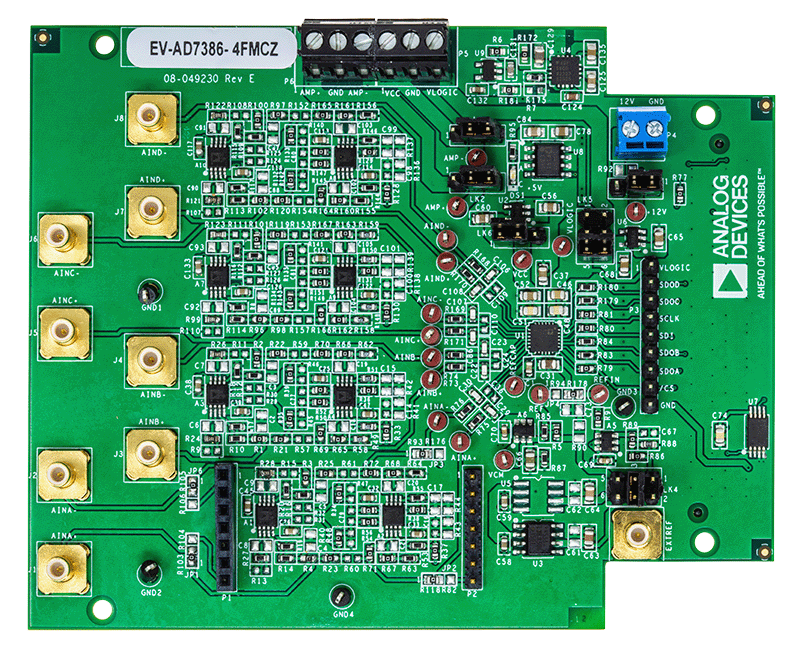

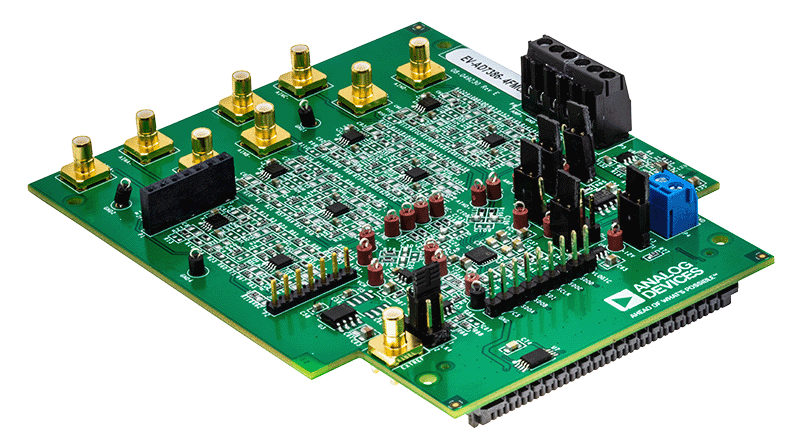

EVAL-AD7386-4FMCZ是一款全功能评估板，用于评估AD7386-4模数转换器(ADC)的全部特性。该评估板可通过160路系统演示平台(SDP)连接器J4由EVAL-SDPCH1Z控制。EVAL-SDP-CH1Z板可通过PC的USB端口并使用分析、控制、评估(ACE)软件来控制评估板，ACE软件可从ACE软件页面下载。

AD7386-4数据手册中提供了AD7386-4的完整规格。使用评估板时，应同时参阅这些规格和本用户指南。有关EVAL-SDP-CH1Z的全部详细信息，请访问SDP-H1产品页面。ACE软件页面上提供了综合ACE用户指南。

EVAL-AD7386-4FMCZ可使用EVALAD7386-4FMCZ产品页面上的AD738x-4 ACE插件评估AD7387-4和AD7388-4。唯一的区别在于记录转换结果的SCLK的数量，这取决于每个泛型的分辨率和吞吐率。

图1显示了EVAL-AD7386-4FMCZ板的典型设置。EVAL-AD7386-4FMCZ板的设置与EVAL-AD7380-4FMCZ设置相同。

技术与领域

相关产品

文档

  • 查看全部 (1)
  • 用户手册 (1)
    • Document Type

    软件

    ACE软件

    ZIP
    1.2 MB
    ACE plug-in for Board.AD738X 1.2024.38300 [9月 23 24]
    The AD738X ACE Plugin supports the EVAL-AD7380FMCZ, EVAL-AD7380-4FMCZ, EVAL-AD7381FMCZ, EVAL-AD7383FMCZ, EVAL-AD7384FMCZ, EVAL-AD7383-4FMCZ, EVAL-AD7386FMCZ, EVAL-AD7386-4FMCZ, EVAL-AD7388FMCZ , EVAL-ADAQ4380-4FMCZ, EVAL-ADAQ4381-4FMCZ and EVAL-ADAQ4370-4 eval boards. The AD738x is a family of dual simultaneous sampling SAR ADC's. The ADAQ4370/80/81-4 are Quad, 16-bit, 4 MSPS, Simultaneous Sampling, μModule Data Acquisition Solutions
    EXE
    157 MB
    ACE Installer Software 1.30.3323.1470 [1月 10 25]
    Analysis | Control | Evaluation (ACE) Software. Requires internet access. Run this executable to install ACE onto your computer. Required before installing the plug-in(s) above. Once ACE is installed, double-click on the plug-in package to install the plug-in.
    ACE 软件页面 >
