EVAL-AD5770R
AD5770R评估板
顶部
概览
优势和特点
- 适用于 AD5770R 的功能完备的评估板
- PC 控制配合 ADI® 公司的 EVALSDP-CB1Z 系统开发平台一起使用
- PC 控制软件
产品详情

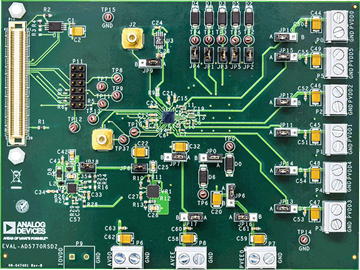

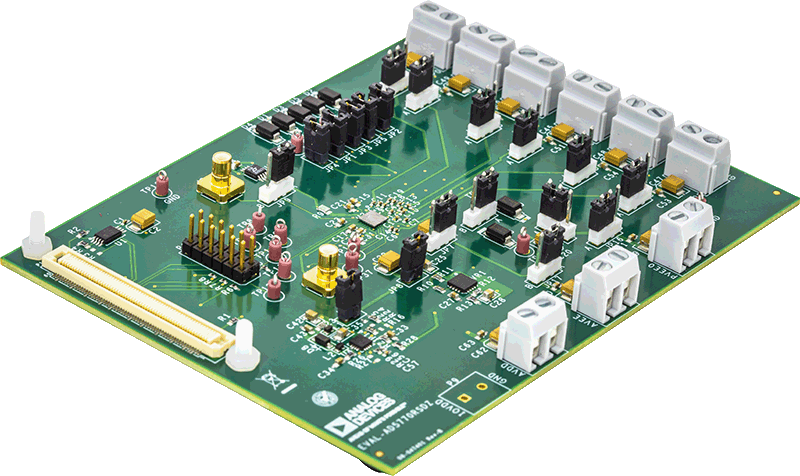

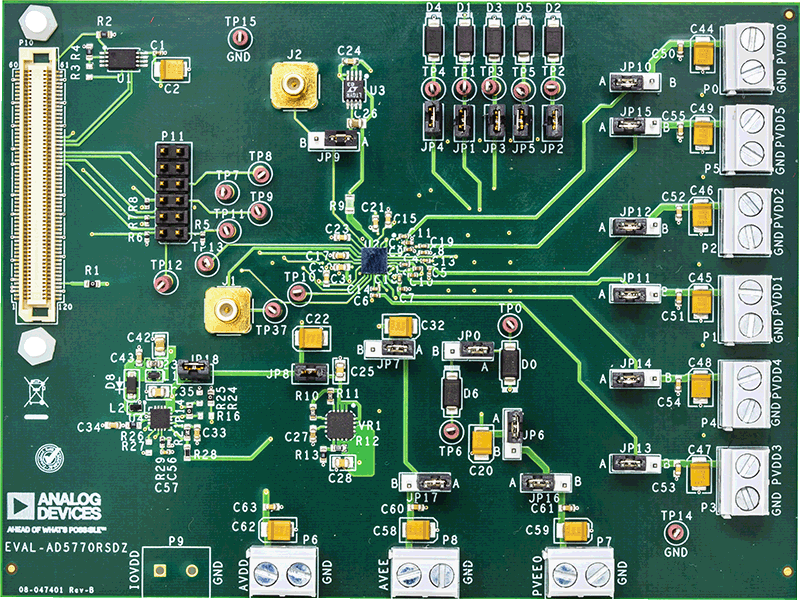

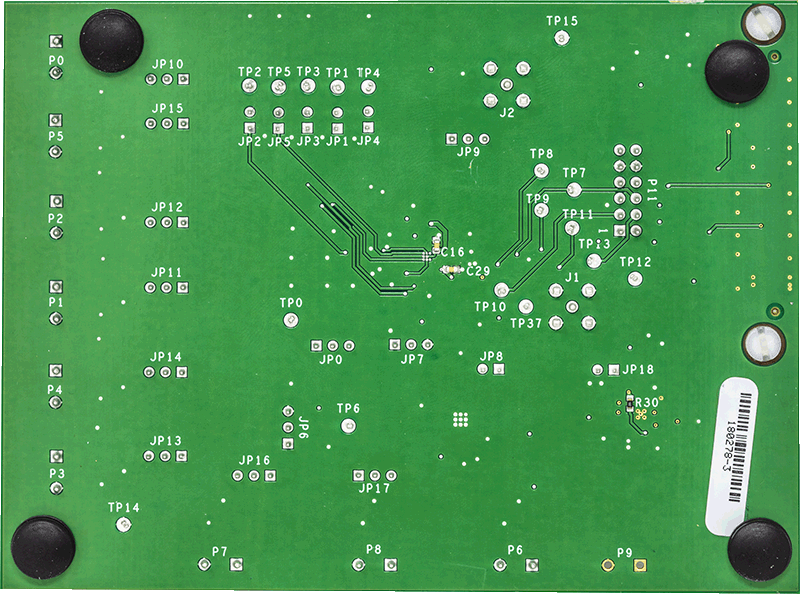

EVAL-AD5770RSDZ 是一款功能完备的评估板，专门为帮助用户评估 AD5770R 6 通道 14 位电流输出数模转换器 (DAC) 而设计。
EVAL-AD5770RSDZ 评估板通过以下两种方法控制：板载 P11 连接器和 EVAL-SDP-CB1Z（连接器 P10）。系统开发 (SDP-B) 板使用 AD5770R 评估软件通过 Windows® PC USB 端口控制 EVAL-AD5770RSDZ 评估板。
EVAL-AD5770RSDZ 板包含一个套电源解决方案，其使用 ADP5073 开关稳压器从 +3.3 V 电源生成 −2 V 电压，并使用 ADP1741 线性稳压器从 +3.3 V 电源生成 +2 V 电压。或者，AD5770R 还可使用通过九个板载连接器（P0 至 P8）连接的线性电源。AD5770R 包含一个内部 1.25 V 精密基准电压源。EVAL-AD5770RSDZ 板包含一个附加的 1.25 V，0.5 ppm/°C 基准电压源。
AD5770R 评估软件提供一个直观的图形用户界面 (GUI)，用于通过串行外设接口 (SPI) 配置和控制 AD5770R。
AD5770R 是一款适用于光电控制应用的 6 通道 14 位分辨率低噪声可编程电流输出 DAC。输出电流范围可通过软件选择，并且通道可以路由到 MUX_OUT 引脚进行外部监控。
有关完整的详细信息，请参阅 AD5770R 数据手册，在使用 EVAL-AD5770RSDZ 板时，必须同时参阅 AD5770R 数据手册和本用户指南。
使用入门
设备要求
- EVAL-SDP-CB1Z(SDP-B)板，必须单独购买
- 运行Windows 7或Windows 10的PC
