EVAL-AD5686RARDZ 评估套件 | 亚德诺半导体

概览

优势和特点
产品详情

优势和特点

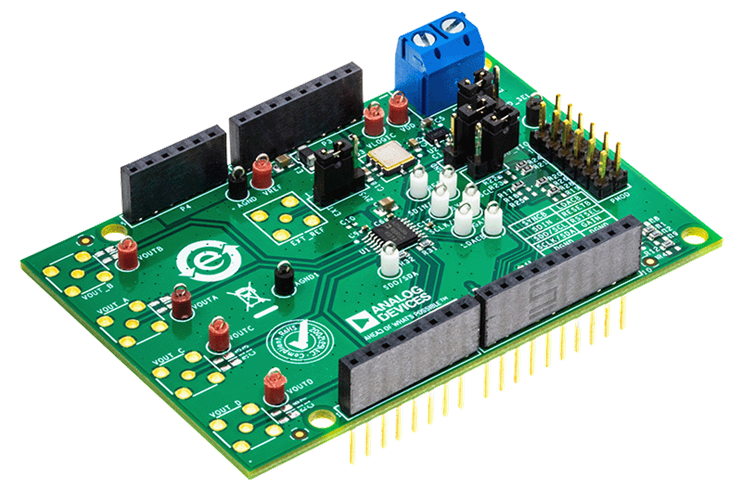

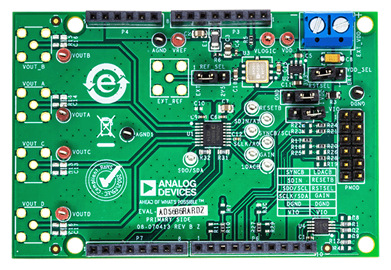

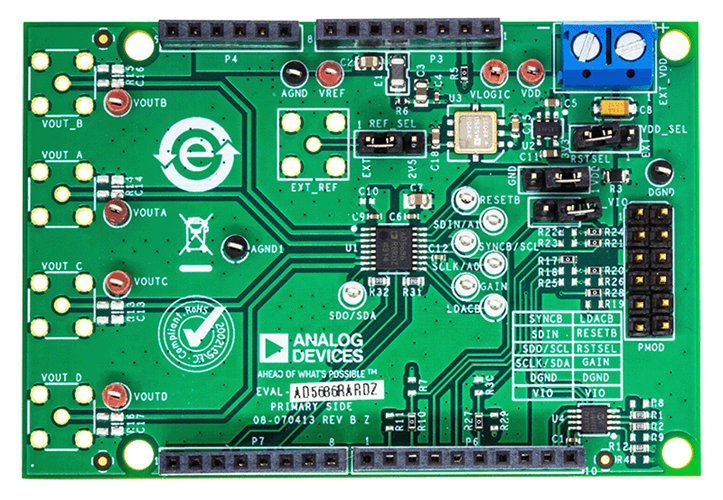

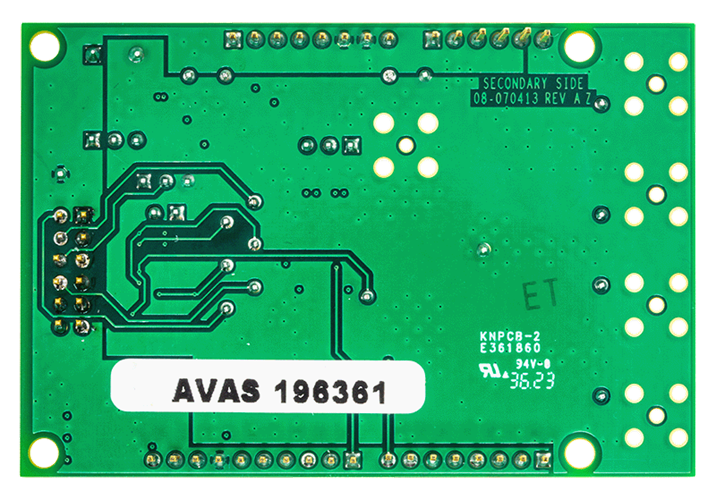

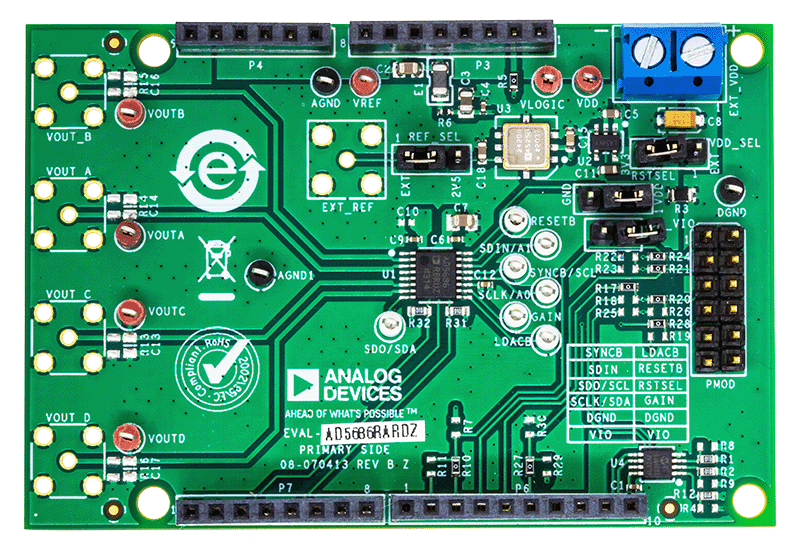

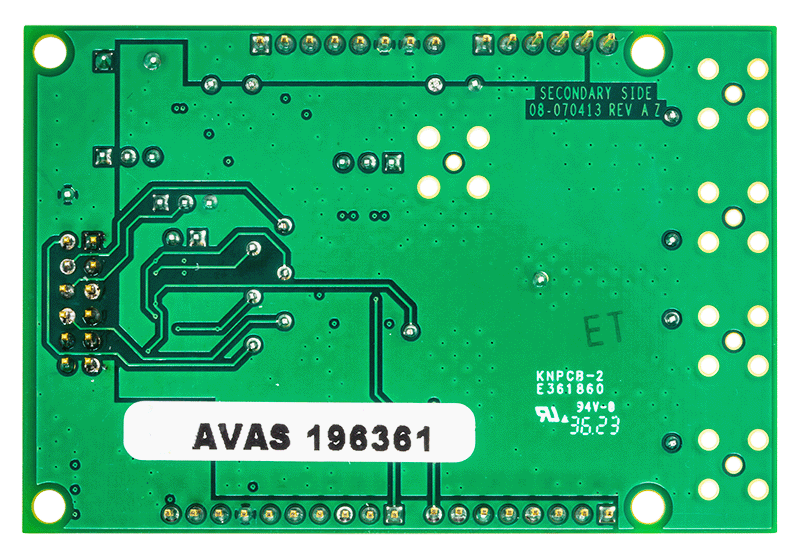

适用于 AD5686R (SPI, TSSOP) 的功能完备的评估板。
板载基准
多种连接选项
PC 控制配合 ADI 公司的控制板 EVALSDP-CK1Z (SDP-K1 一起使用

产品详情

该用户指南详细介绍了 EVAL-AD5686RARDZ（串行外设接口 (SPI)）评估板和 EVALAD5696RARDZ（I²C）评估板的操作，分别用于 AD5686R (SPI)和 AD5696R (I²C)，它们都是四通道、电压输出数模转换器(DAC)。

EVAL-AD5686RARDZ 和 EVAL-AD5696RARDZ 旨在分别方便快速进行 AD5686R 电路和 AD5696R 电路的原型设计，从而缩短设计时间。两个设备均由 2.7 V 至 5.5 V 单电源供电。此外，这些设备还具有内部 2.5 V 基准电压。但是，如果需要，可以通过 EXT_REF SMB 连接器应用不同的基准电压。虽然这两款 DAC 具有一些共同的特征，但是它们的数字接口协议有所不同。AD5686R 使用 SPI，而 AD5696R 使用 I² C。

EVAL-AD5686RARDZ 和 EVAL-AD5696RARDZ 接口通过系统演示平台 (SDP) 板连接到 PC 的 USB 端口。分析 | 控制 | 评估（ACE）软件可从 EVAL-AD5686RARDZ 产品页面和 EVAL-AD5696RARDZ 产品页面下载。ACE 软件可与 EVAL-AD5686RARDZ 或 EVAL-AD5696RARDZ 一起使用，以允许用户分别对 AD5686R 和 AD5696R 进行编程。在没有 SDP 控制板的情况下，还可以使用 PMOD 连接方式将微控制器连接到评估板。请注意，当通过 PMOD 连接使用微控制器时，必须断开 SDP 控制器板。因此用户无法使用 ACE 软件。

EVAL-AD5686RARDZ 和 EVAL-AD5696RARDZ 都需要 EVAL-SDP-CK1Z（SDP-K1）控制器板，可从 ADI 公司购买。

有关完整详细信息，请参阅 AD5686R 数据手册或 AD5696R 数据手册，在使用 EVAL-AD5686RARDZ 或 EVALAD5696RARDZ 时，必须同时参阅该数据手册和用户指南。
