概览

优势和特点

  • AD5676/AD5676R的全功能评估板
  • 各种链路选项
  • PC控制结合ADI的EVAL-SDP-CB1Z系统演示平台(SDP)

产品详情

该用户指南对AD5676/AD5676R八通道、电压输出数模转换器(DAC)的评估板操作进行详细说明。

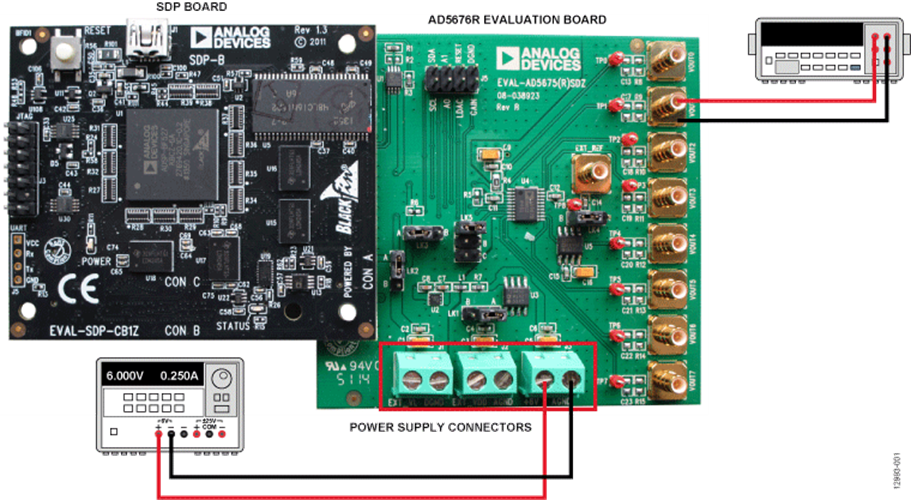

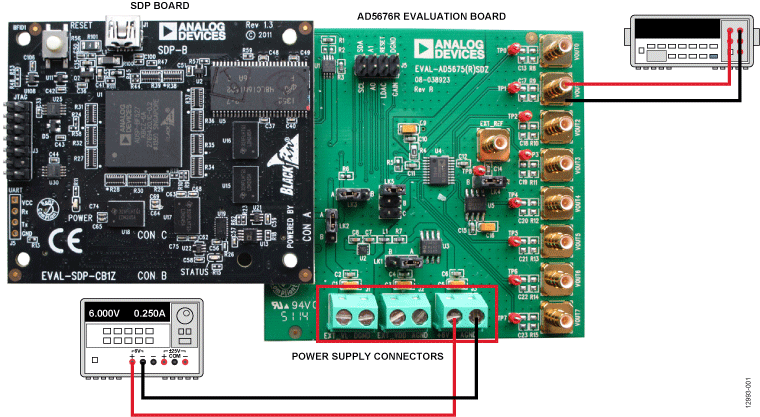

EVAL-AD5676SDZ/EVAL-AD5676RSDZ评估板可帮助客户快速进行新型AD5676/AD5676R电路原型制作，并缩短设计时间。 AD5676/AD5676R采用2.7 V至5.5 V单电源供电。 AD5676R内置一个2.5 V基准电压源，最大输出电压为2.5 V至5 V。AD5676不包含内部基准电压源。因此，ADR431可作为2.5 V片内基准电压源。 如果需要，通过EXT_REF SMB连接器可施加不同的基准电压。


ADI的AD5676/AD5676R相应数据手册上提供有关该器件的完整数据，使用评估板时，应同时参阅数据手册和本用户指南。

评估板通过SDP板与PC的USB端口连接。 软件与评估板一同提供，便于用户设置AD5676/AD5676R。

此评估板与EVAL-SDP-CB1Z Blackfin® SDP控制器板(SDP-B)兼容，后者可在ADI网站上订购： www.analog.com。


技术与领域

相关产品

文档

  • 查看全部 (1)
  • 用户手册 (1)
    • Document Type

    软件

    评估软件

    WIKI
    nanoDAC+ Evaluation Board Programmer
    This can be used to program the evaluation board ID on a selection of nanoDAC+ evaluation boards for use with legacy evaluation software or ACE evaluation software.
    ZIP
    407.25 M
    AD5676/AD5676R Evaluation Software
    This is legacy software for reference only. The use of ACE software is recommended going forward.

    ACE软件

    ZIP
    1.0 MB
    ACE plug-in for Board.Nanodac 1.2024.5400 [6月 05 24]
    The NanoDAC ACE Plugin supports the following evaluation boards: EVAL-AD5675SDZ (AD5675), EVAL-AD5675RSDZ and ARDZ (AD5675R), EVAL-AD5676SDZ (AD5676), EVAL-AD5676RSDZ and 2ARDZ (AD5676R), EVAL-AD5676RARDZ (AD5676R_WLCSP), EVAL-AD5677RSDZ (AD5677), EVAL-AD5679RSDZ (AD5679R), EVAL-AD5683RSDZ and ARDZ (AD5683R), EVAL-AD5686RSDZ and ARDZ (AD5686R), EVAL-AD5693RSDZ and ARDZ (AD5693R), EVAL-AD5696RSDZ and ARDZ (AD5696R)
    EXE
    157 MB
    ACE Installer Software 1.30.3323.1470 [1月 10 25]
    Analysis | Control | Evaluation (ACE) Software. Requires internet access. Run this executable to install ACE onto your computer. Required before installing the plug-in(s) above. Once ACE is installed, double-click on the plug-in package to install the plug-in.
