EVAL-AD504X-506X
AD5040/AD5060、AD5061和AD5062评估板
顶部
概览
优势和特点
- AD5040/AD5060、AD5061或AD5062的全功能评估板
- 片内基准电压源
- 各种链路选项
- PC控制结合ADI的EVAL-SDP-CB1Z系统演示平台(SDP)
产品详情
评估板可帮助客户快速进行新型AD5040/AD5060、AD5061或AD5062电路原型制作，并缩短设计时间。AD5040/AD5060、AD5061和AD5062采用2.7 V至5.5 V单电源供电。片内提供ADR444作为4.096 V基准电压源。
相应的数据手册上有关于AD5040/AD5060、AD5061和AD5062的完整数据，使用评估板时应同时参考用户指南UG-923与数据手册。

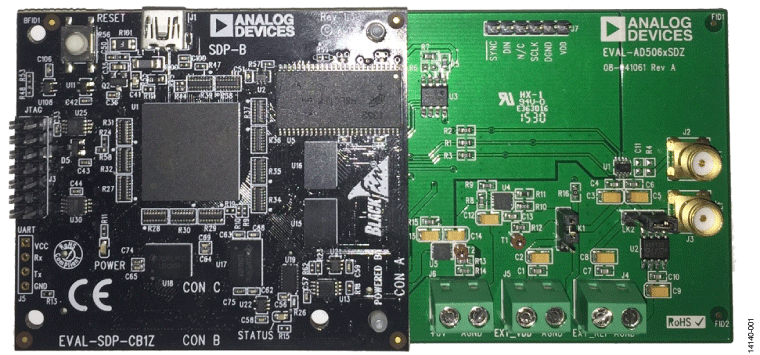

评估板通过SDP板与PC的USB端口连接。软件与评估板一同提供，便于用户编程设置AD5040/AD5060、AD5061或AD5062。
这些评估板与EVAL-SDP-CB1Z Blackfin® SDP控制器板(SDP-B)兼容。
