概览

优势和特点

  • AD4116的全功能评估板
  • PC控制结合系统演示平台(EVAL-SDP-CB1Z)
  • PC软件用于控制和数据分析（时域）
  • 独立工作能力

产品详情

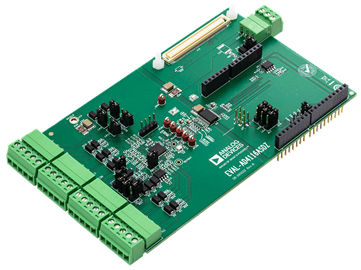

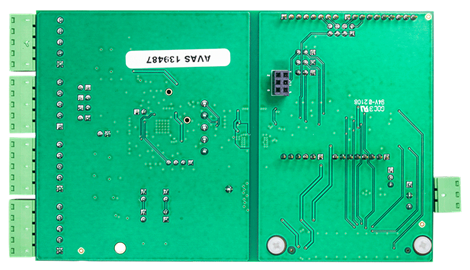

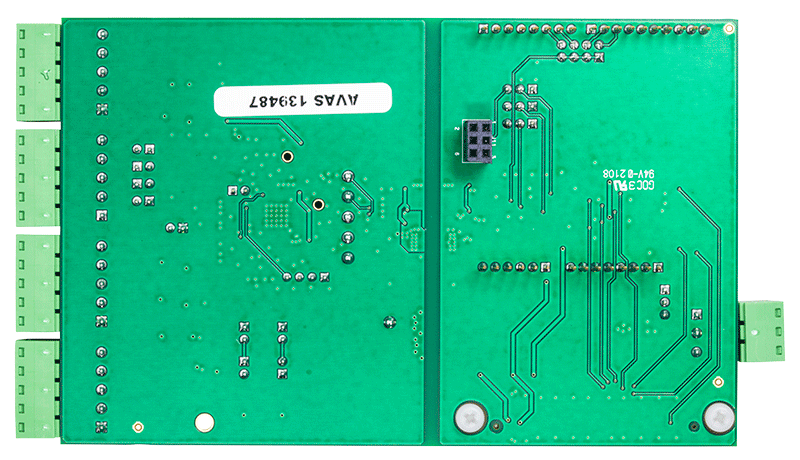

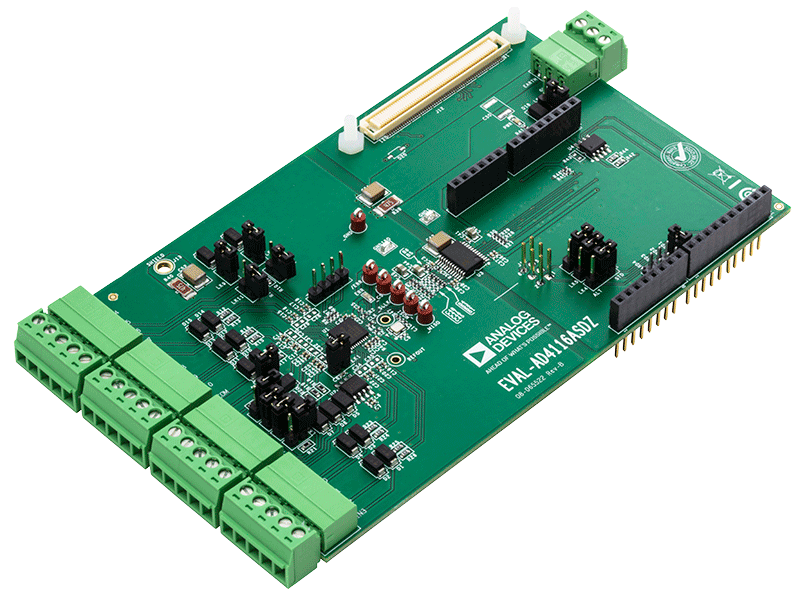

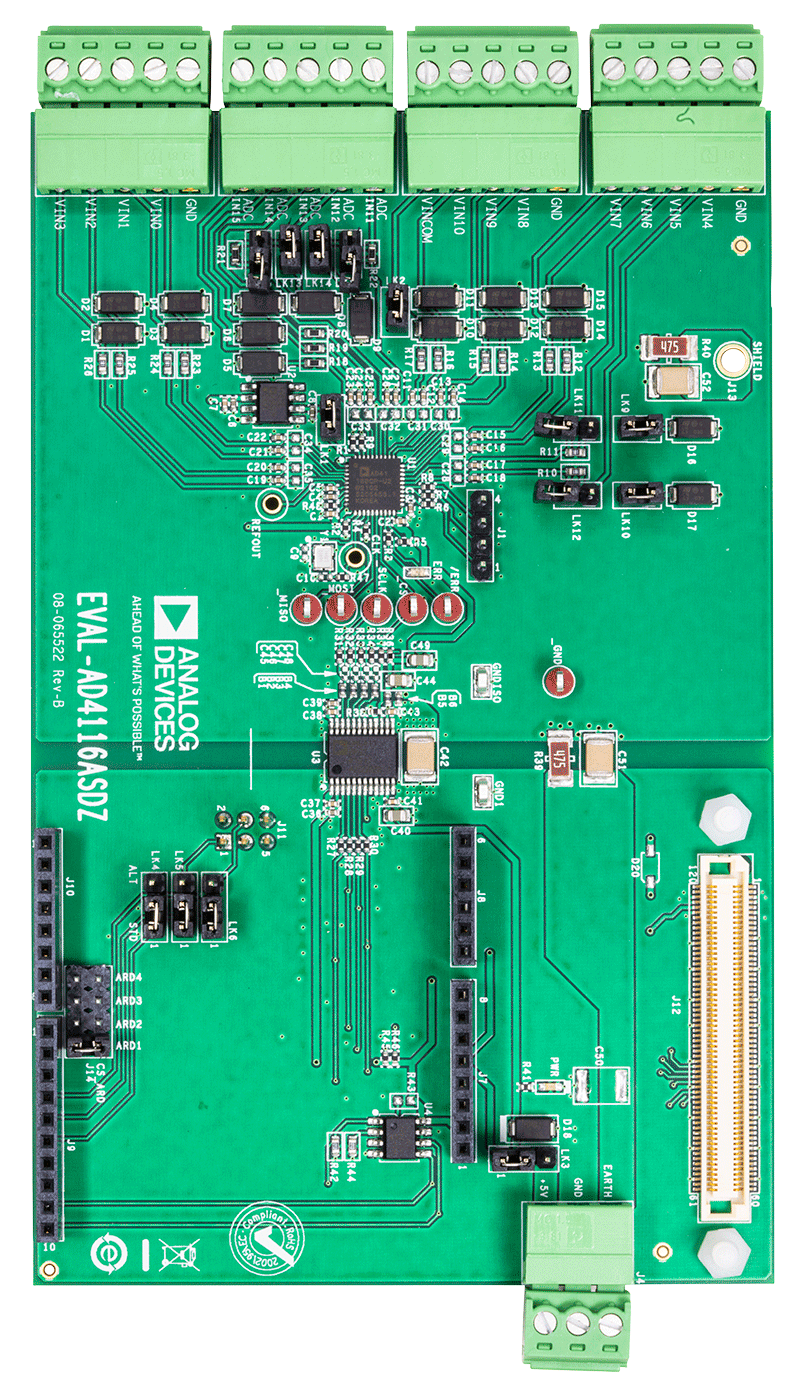

EVAL-AD4116ASDZ是一款全功能评估板，可用于评估AD4116的所有特性。AD4116是一款24位Σ-Δ型模数转换器 (ADC)，具有6个差分/11个单端高阻抗(≥10 MΩ)双极性、±10 V电压输入和2个差分/4个单端/伪差分直接ADC输入。所有通道均具有片上过压和过流保护功能。EVAL-AD4116ASDZ板内置基准电压源并提供电源和数据隔离，可连接到ADI公司的EVAL-SDP-CB1Z系统演示平台。SDP板可通过通用串行总线(USB)端口连接到PC，并通过PC USB端口为EVAL-AD4116ASDZ板供电。AD411X Eval+评估软件用于配置AD4116器件功能，并提供波形图、直方图形式的直流时域分析和相关的噪声分析，以便评估ADC性能。该产品数据手册提供AD4116的完整规格，使用评估板时必须同时参考用户指南与数据手册。

技术与领域

相关产品

使用入门

设备要求

  • EVAL-AD4116ASDZ
  • EVAL-SDP-CB1Z系统演示平台
  • 直流信号源
  • USB电缆
  • 运行Windows的PC，带USB 2.0端口

文档

  • 查看全部 (3)
  • 用户手册 (1)
  • 数据手册 (1)
  • 应用笔记 (1)
    • Document Type

    软件

    ACE软件

    ZIP
    29 MB
    ACE plug-in for Board.AD411X 1.2024.51200 [12月 17 24]
    The AD411x Plugin currently supports the EVAL-AD4111ASDZ, EVAL-AD4112ASDZ, EVAL-AD4114ASDZ, EVAL-AD4115ASDZ and EVAL-AD4116ASDZ boards. The AD411x family consists of Single Supply, Sigma-Delta ADC's with ±10 V and 0 mA to 20 mA Inputs, configurable ODR from 1.25 SPS up to 125kSPS.
    EXE
    157 MB
    ACE Installer Software 1.30.3323.1470 [1月 10 25]
    Analysis | Control | Evaluation (ACE) Software. Requires internet access. Run this executable to install ACE onto your computer. Required before installing the plug-in(s) above. Once ACE is installed, double-click on the plug-in package to install the plug-in.
    ACE 软件页面 >
