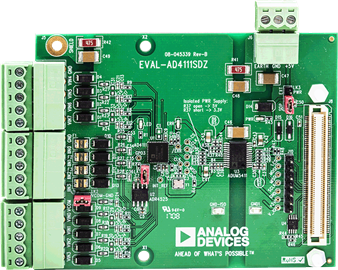

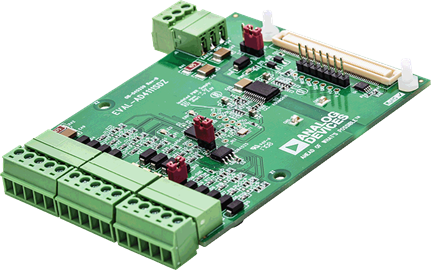

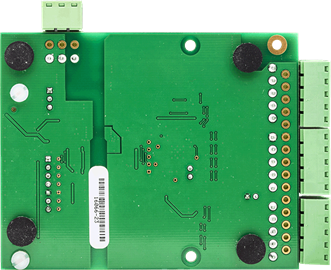

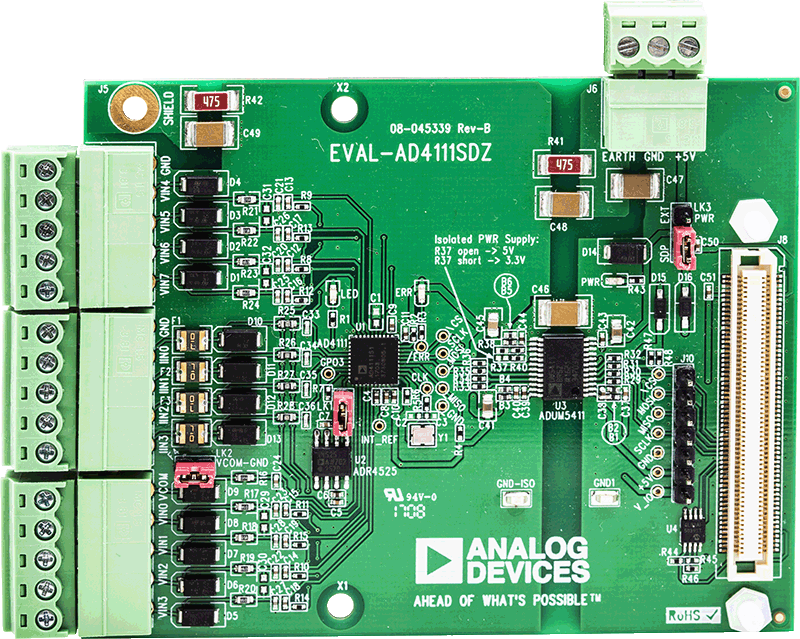

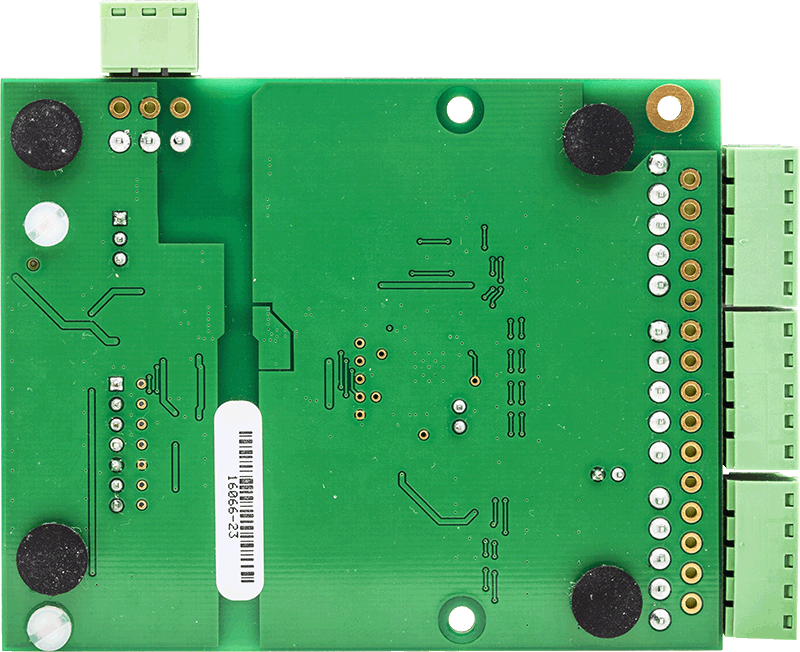

EVAL-AD4111
AD4111 评估板
顶部
概览
优势和特点
- 适用于 AD4111 的功能完备的评估板
- PC 控制配合 Analog Devices, Inc. 的 SDP-B 系统演示平台 (EVAL-SDP-CB1Z) 一起使用
- 用于控制和数据分析的 PC 软件（时域）
产品详情
EVAL-AD4111SDZ 评估套件采用 AD4111 24 位 31.25 kSPS 模数转换器 (ADC)，输入电压范围为 ±10 V（4 个差分通道或 8 个单端通道），具有断线检测功能，4 个电流通道的工作电流范围为 0 mA 至 20 mA。所有通道都具有板载过压和过流保护
EVAL-AD4111SDZ 板包括基准电压源、电源和数据隔离，并可以连接到 Analog Devices, Inc. 的 SDP-B 系统演示平台 (EVAL-SDP-CB1Z)。SDP-B 板可通过 USB 端口连接到 PC，并可以从 PC USB 端口为 EVAL-AD4111SDZ 板供电。
AD411X Eval+ 评估软件可以配置 AD4111 器件功能，并以波形图、直方图和相关噪声分析的形式为 ADC 性能评估提供断线检测、直流时域分析。
产品数据手册中包含 AD4111 的完整规格说明，使用本评估板时必须同时参阅该说明和本用户指南。
