EVAL-6SOT23
开关/多路复用器系列产品中用于6引脚SOT23器件的评估板
顶部
概览
优势和特点
- 6引脚SOT-23评估板
- 通过箝位轻松改用主器件
- 通过镀金引脚连接器添加无源元件
- 用于信号输入/输出的SMB连接器
- 板上提供额外的空间以便支持原型制作
产品详情

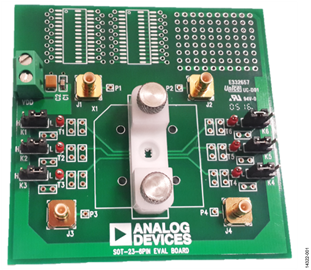

EVAL-6SOT23EBZ评估板用于评估开关和多路复用器系列产品中的6引脚SOT-23器件，这些产品可单独购买。EVAL-6SOT23EBZ采用箝位将6引脚SOT-23器件固定到评估板上，而无需焊接，因此多个器件可重复使用该板。
器件可箝位或焊接到评估板的中心。每个器件引脚还具有相应的链路（K1至K6），并可设置为VDD或GND。焊线螺丝端子提供VDD和GND。借助板上的SMB连接器，可向器件提供额外的外部信号。此外，板顶部还留有空间以便进行原型制作。
相应的产品数据手册提供待测器件(DUT)的完整规格，使用评估板时应同时参考用户指南UG-948与数据手册。
