EVAL-16LFCSP
开关和多路复用器产品系列中用于16引脚LFCSP器件的评估板
顶部
概览
优势和特点
- 16引脚、4 mm × 4 mm LFCSP评估板
- 用于主器件、可轻松更换的翻盖式插槽
- 通过镀金引脚连接器添加无源元件
- 用于信号输入和输出的SMB连接器
- 板上提供额外的空间以便支持原型制作
产品详情
EVAL-16LFCSPEBZ用于轻松评估开关和多路复用器产品组系列中的16引脚架构芯片级封装(LFCSP)器件，这些产品可单独购买。EVAL-16LFCSPEBZ采用翻盖式插槽将16引脚LFCSP器件固定到评估板上，无需焊接。此外，每条走线上都有三组镀金引脚连接器，以提高电路板在多次评估中的灵活性和可重用性。

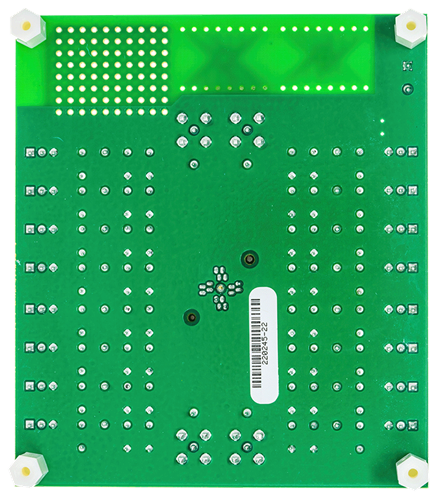

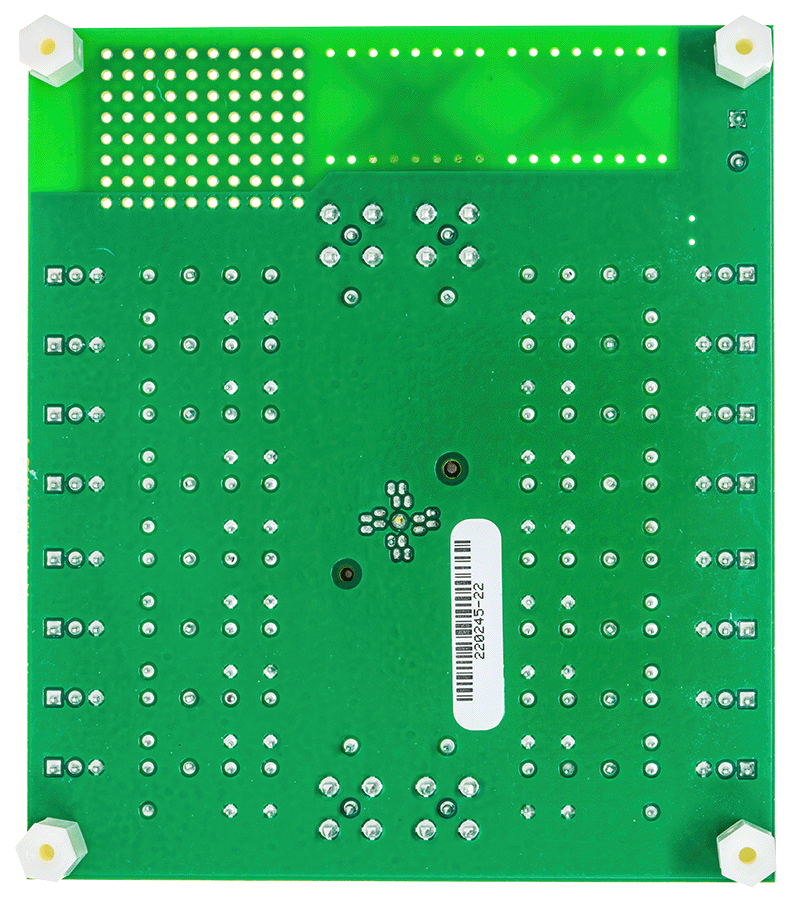

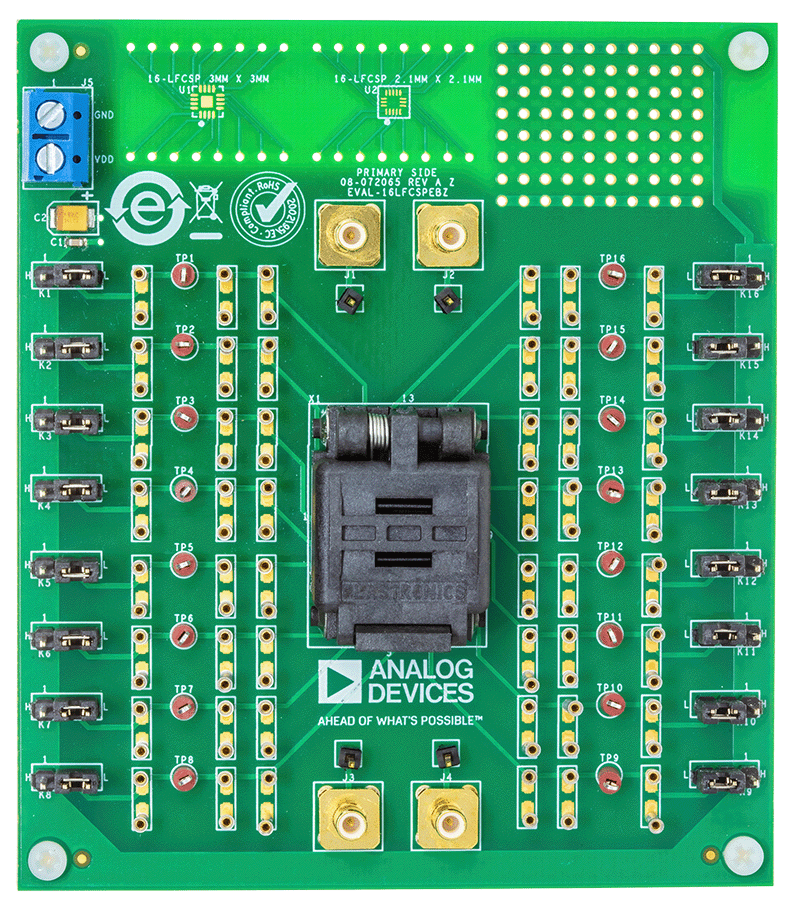

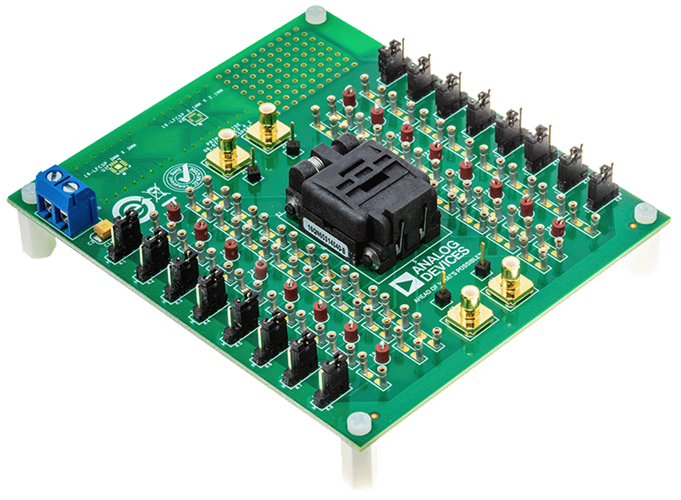

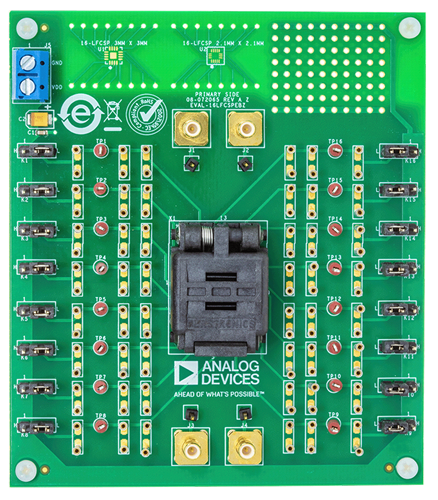

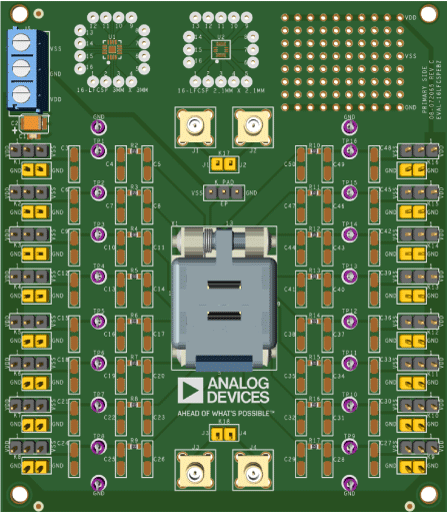

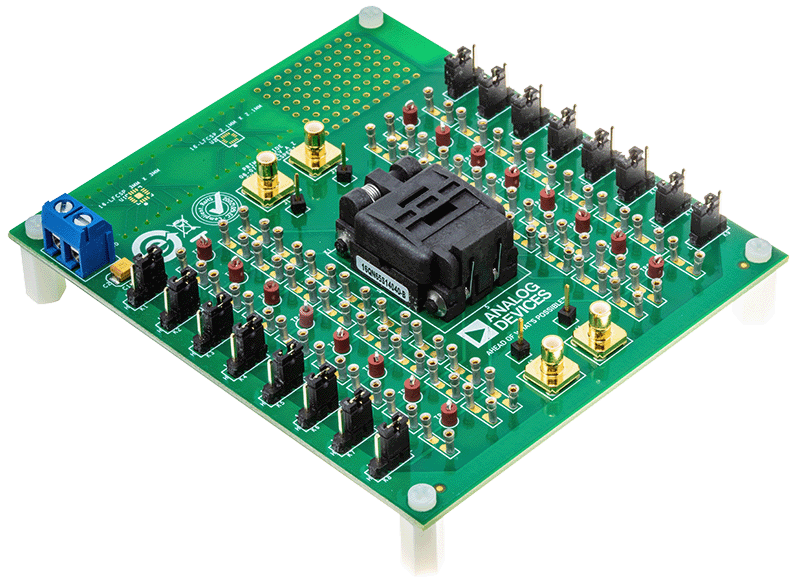

用户指南中的图1显示了EVAL-16LFCSPEBZ。16引脚LFCSP器件可插入到评估板中心的插槽中。每个器件引脚都有一个相应的三引脚接头链路（从K1到K16）。可以通过移除相应的链路将其连接到外部信号源，也可以使用该链路在VDD或GND之间进行选择。焊线螺丝端子J5提供VDD和GND。借助EVAL-16LFCSPEBZ上的超小B型(SMB)连接器，可向器件提供额外的外部信号。此外，EVAL-16LFCSPEBZ顶部还提供一个穿孔板空间和两个16引脚LFCSP焊盘（3 mm x 3 mm和2.1 mm x 2.1 mm），用于原型制作。
相应的产品数据手册提供待测器件(DUT)的完整规格，使用EVAL-16LFCSPEBZ时必须同时参考EVAL-16LFCSPEBZ用户指南与数据手册。
技术与领域
相关产品
使用入门
设备要求
- 待评估的器件
- DC电压源
- 模拟信号源
- 电压测量方法，如数字万用表(DMM)
