DS1086LPMB1 评估套件 | 亚德诺半导体

概览

优势和特点
产品详情

优势和特点

用户可编程130kHz至66.6MHz时钟
无需外部定时元件
6引脚Pmod兼容连接器(I²C)
可移植C语言例程
第二个接头用于在I²C总线上菊链其它模块
输出接头提供外部电路的接入控制
符合RoHS标准
经过验证的PCB布局
完全安装并经过测试

产品详情

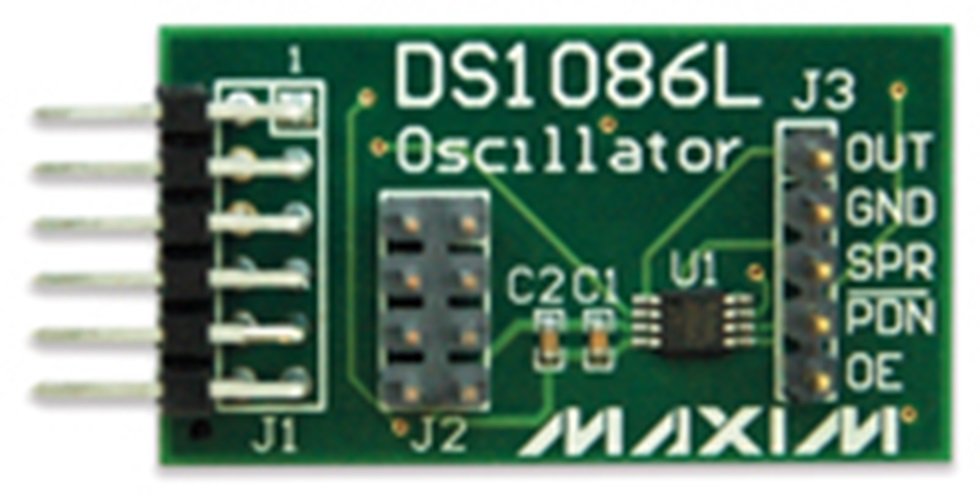

DS1086LPMB1外设模块提供必要的硬件电路，使DS1086L 3.3V扩频EconOscillator™能够连接到任何使用Pmod™兼容扩展端口配置I²C通信的系统。DS1086L为可编程时钟发生器，能够产生130kHz至66.6MHz频率范围的扩频(抖动)时钟(方波)输出。通过在选定频率增加0.5%、1%、2%、4%或8%抖动降低辐射。对于功率敏感应用，DS1086L具有关断模式和输出使能控制。

有关IC工作的详细信息，请参考DS1086L IC数据资料。
