概览

产品详情

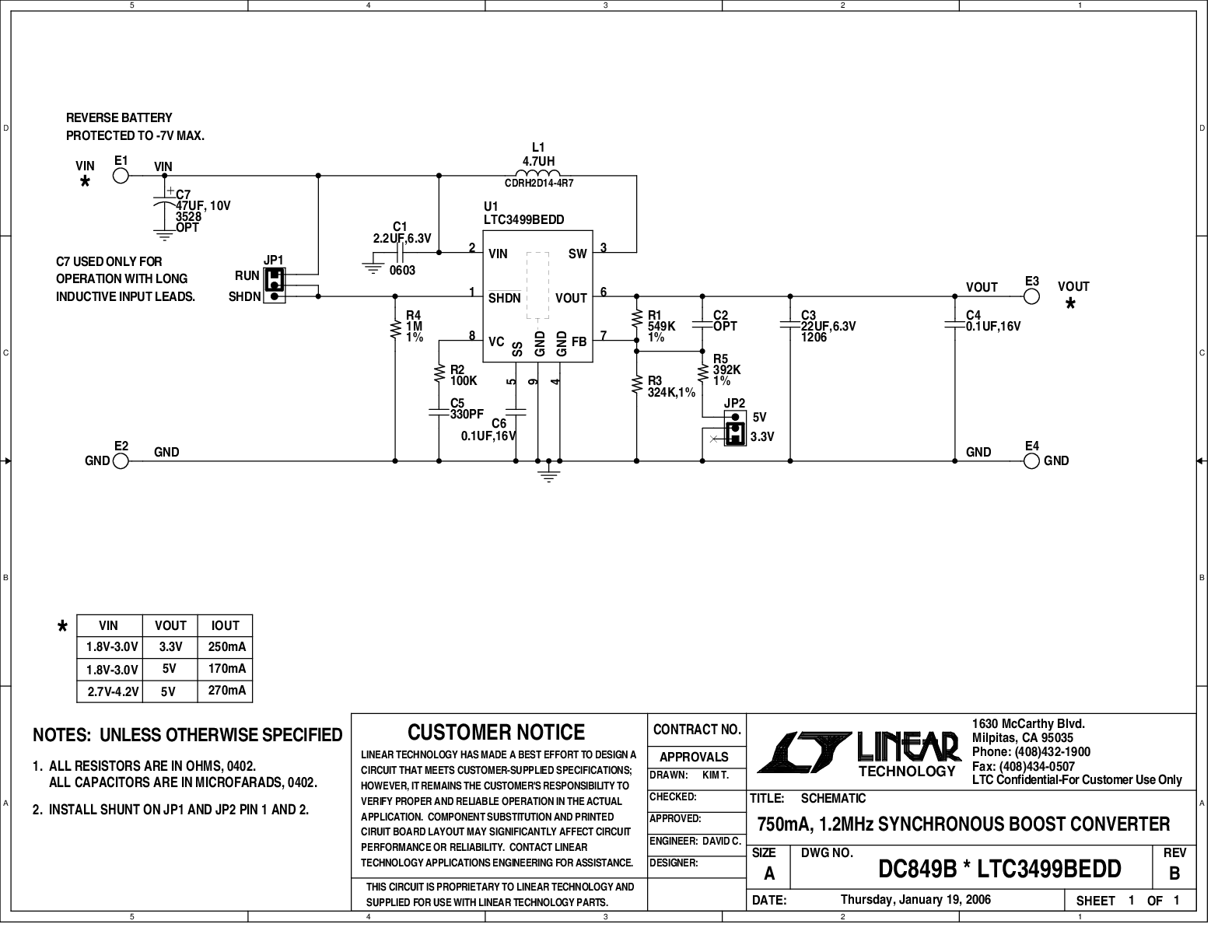

演示电路849B是一款具有电池反接保护功能的750mA、1.2MHz同步升压转换器，内置LTC3499BEDD。LTC3499"B”已禁用突发模式并且将在轻负载下持续切换。该演示板演示了具有750mA开关限流的DC/DC升压转换器，通过两个电池单元输入电压提供跳线可选3.3V输出(250mA)并通过两个电池单元或锂离子电池提供5V输出(170mA)。当输出为3.3V时，输入范围为1.8V至3V，输出电流可高达500mA，具体取决于输入电压。当输出为5V时，输入范围为1.8V至4.2V，输出电流可高达480mA。


LTC3499BEDD为器件和负载提供高达–6V的集成电池反接保护，电流消耗通常小于1µA。
