DC811A
LT3027EDD演示板 | 双路输入、双通道微功耗低噪声LDO稳压器，2.3V ≤ VIN ≤ 20V，VOUT1 = VOUT2 = 2.5V/3.3V/5V (100mA)
顶部
概览
产品详情
演示电路811是一款基于LT3027的双路100mA输出和双路（独立）输入稳压器，在3 × 3 DFN-10封装内集成了两个相同的LDO线性稳压器。每个输入具有2.3V至20V的输入电压范围，并提供2.5V、3.3V、5V或用户定义值的跳线可选输出电压。每通道直流静态电流在空载下通常仅为20 uA，且关断时小于0.1 uA。DC811采用小型陶瓷电容，表明LT3027使用陶瓷输出电容能够保持稳定性。
文档
-

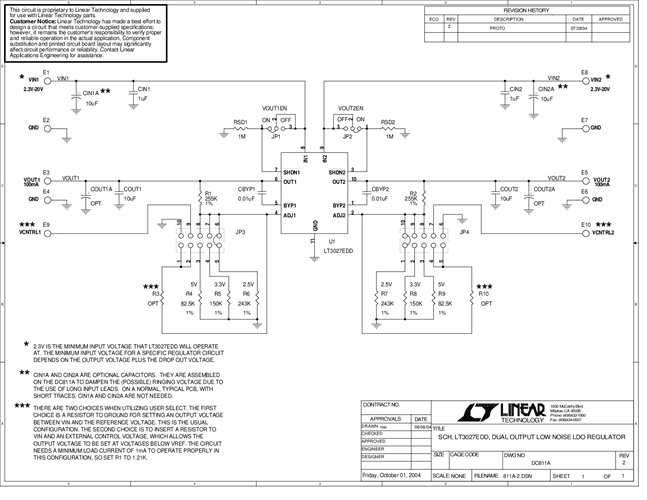

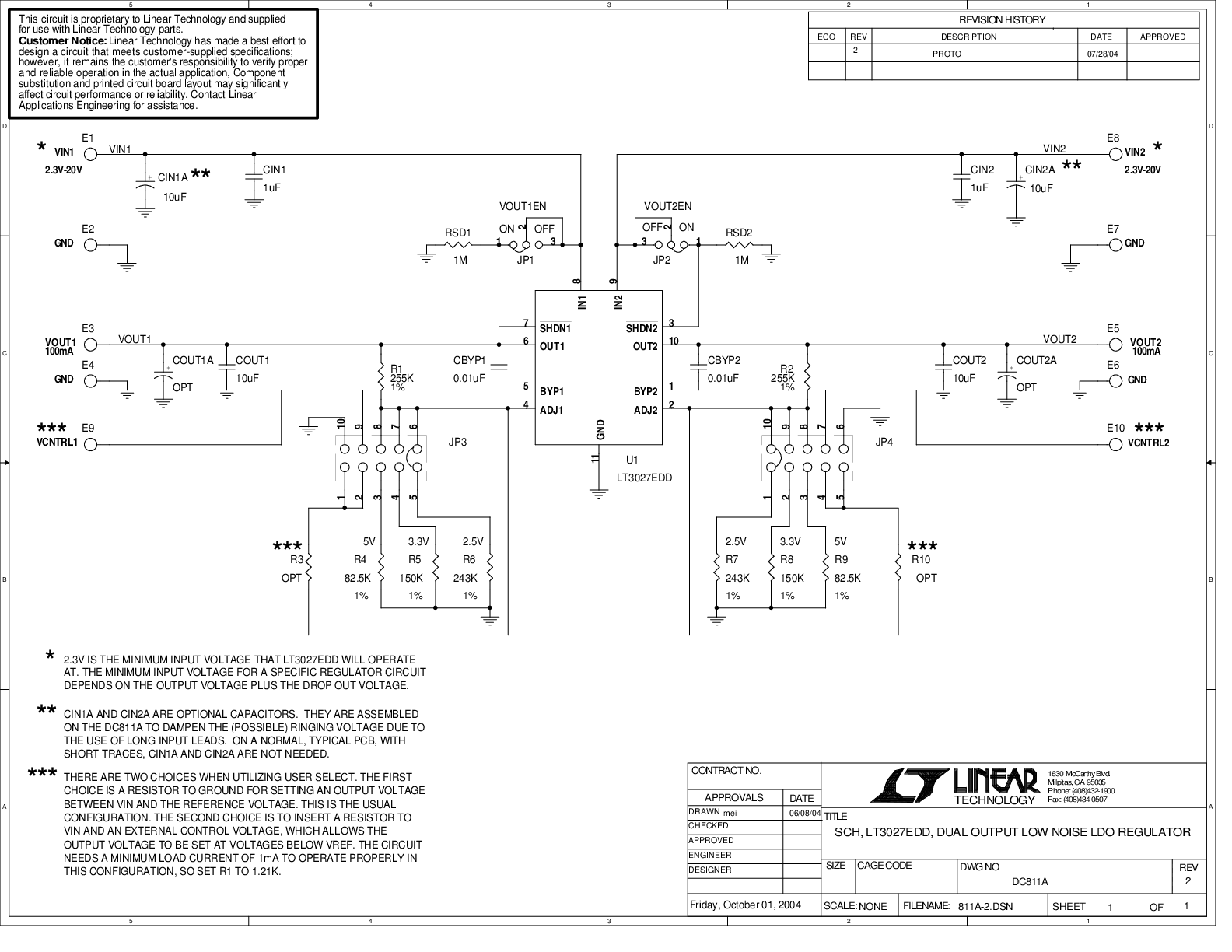

DC811A - Schematic2009/9/24PDF33K
-
DC811A - Demo Manual2009/9/24PDF316K
-
DC811A - Design File2009/9/24ZIP733K
