DC773A

产品详情

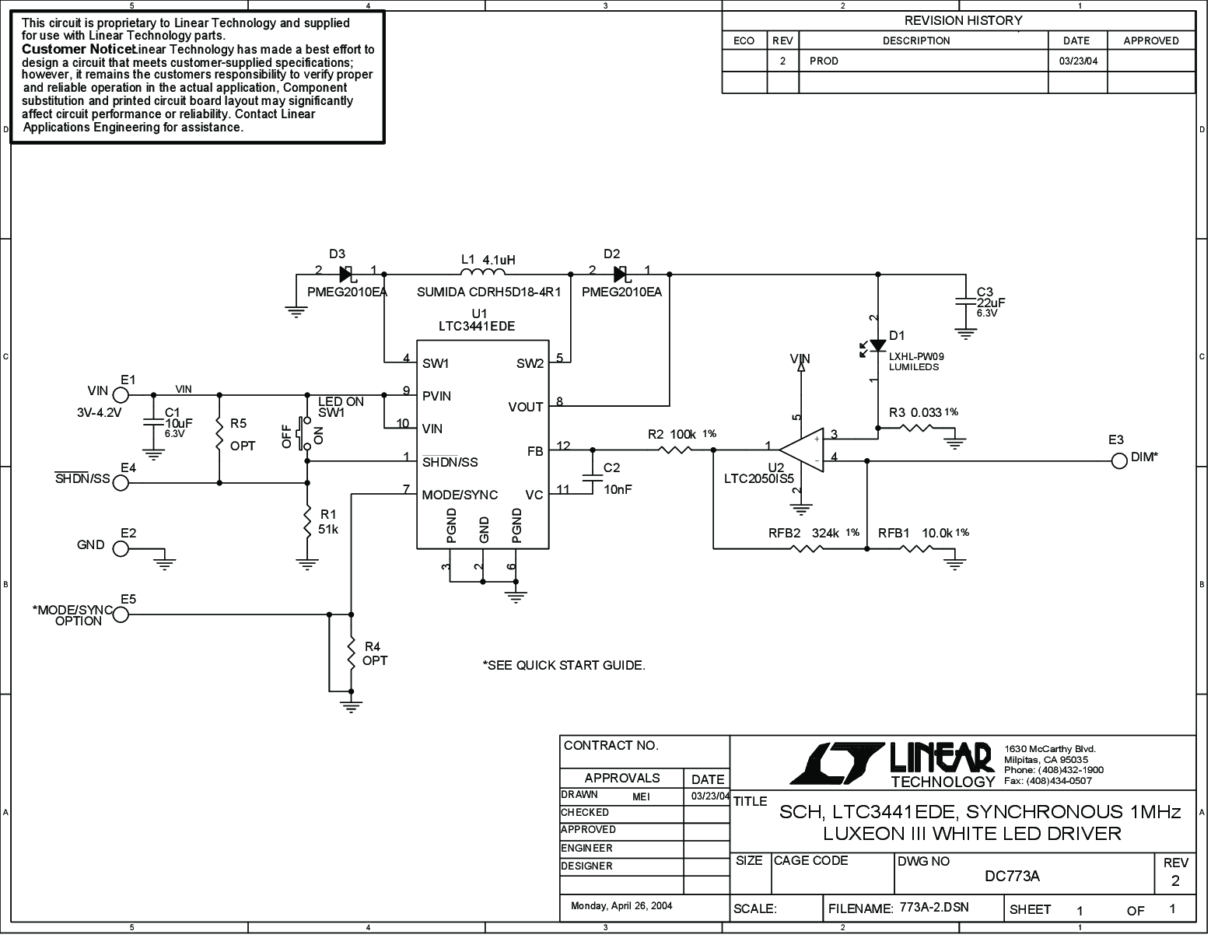

演示电路773是一款同步降压-升压白光LED驱动器，内置LTC3441和LTC2050。该电路板针对3.9V LED正向电压输出（1000mA负载电流）以及3V至4.2V的单锂离子输入电压范围进行了优化。该演示板可驱动Luxeon III白光LED（片内集成）。LTC3441具有1MHz的高开关频率、同步降压-升压内部功率开关、低静态电流和散热增强型封装，是一款多功能大功率IC，用于通过锂离子电池驱动Luxeon III等大功率白光LED。LTC2050用于恒流控制并调整LED电流。

LED按钮用于手动开启LED。SHDN端子可在某些闪光灯应用中对来自外部光源的光脉冲进行编程。DIM端子可通过外部PWM信号对LED进行低于1A LED电流的调光操作。
