DC761A-A

LTC3204EDC-5演示板 | 采用2x2 DFN封装的低噪声稳压电荷泵，突发模式，V_IN = 2.7V–5.5V，V_OUT = 5V/(65–150mA)

顶部

概览

产品详情

产品详情

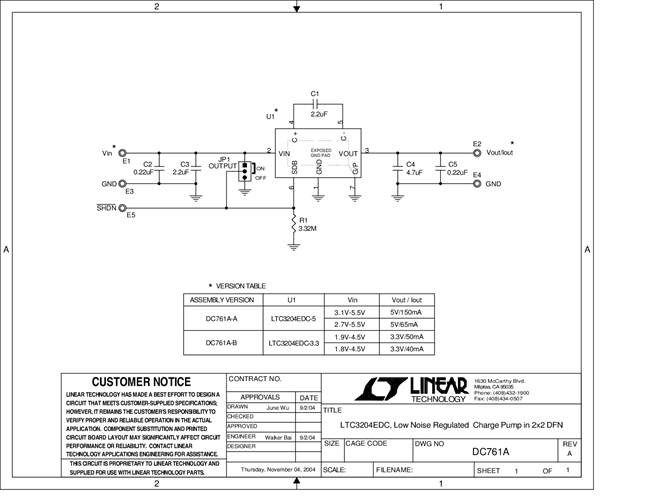

演示电路761是一款采用2X2 DFN封装的低噪声稳压电荷泵，内置LTC3204（突发工作模式）。有两种装配版本：DC761A-A和DC761A-B，分别适用于LTC3204-5（5V输出）和LTC3204-3.3（3.3V输出）。DC761A-A可通过2.7V至5.5V输入产生5V稳压输出。对于3.1V至5.5V的VIN和小于3.1V的VIN，保证输出负载电流分别为150mA和65mA。DC761A-B可通过1.8V至4.5V输入产生3.3V稳压输出。对于1.9V至4.5V的VIN和小于1.9V的VIN，保证输出电流分别为50mA和40mA。

该电路只需三个微型0603表贴电容，所占电路板空间极小。无需电感或二极管。该电路在轻负载下采用自动突发工作模式(Burst Mode^®)，以保持低电源电流。
