演示电路725是一款7A高效率、可锁相恒频降压转换器，集成了LTC3415多相单芯片同步稳压器。DC725的输入电压范围为2.375V至5.5V，并支持0.6V至5V的输出电压范围。通过适当的跳线连接，可将输出电压设置为1.2V、1.5V或1.8V，或将其设置为低至0.6V的可调值，即LTC3415的基准电压。由于LTC3415集成了高电流电源开关（28 mΩ导通电阻），DC725可以为单芯片器件提供高功率（高达7A的输出电流）。


LTC3415也可以进行多相操作，允许并联使用多个DC725以实现更高的电流电源。由于并联LTC3415可以异相工作，因此所需的输入和输出电容量将会很小。

相关产品

文档

  • 查看全部 (3)

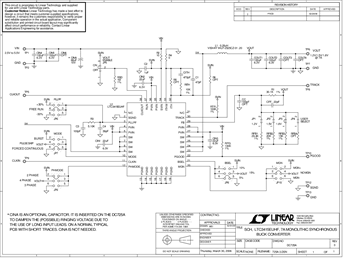

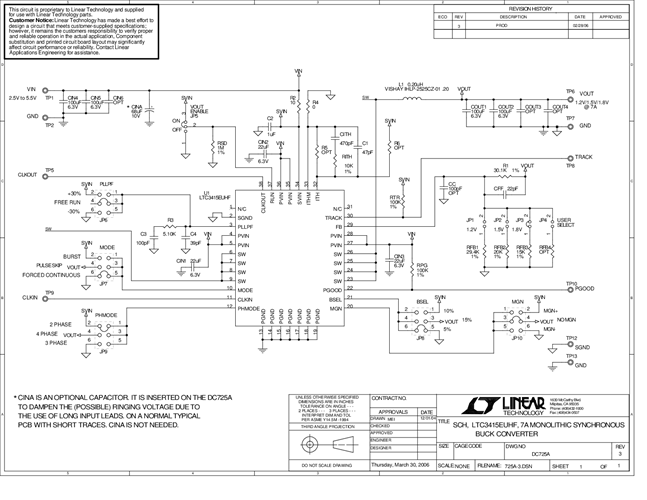

  • 演示板原理图 (1)
