DC687A
LT3020EDD演示板 | 低电压VLDO线性稳压器，1V ≤ VIN ≤ 10V，VOUT = 1.2V/1.5V/1.8V (100mA)
顶部
概览
产品详情

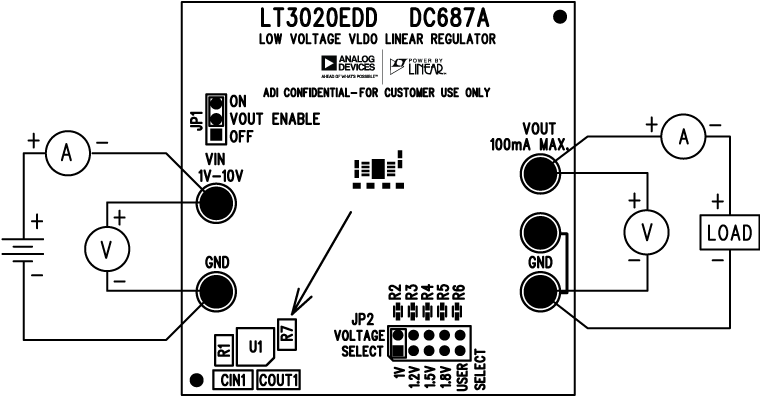

演示电路687A是一款使用LT3020线性稳压器的低输入电压和超低压差电源，LT3020采用小型8引脚DFN封装。DC687A具有1V至10V的输入电压范围以及0.2V至10V减去压差的输出电压范围，能够提供最大100mA电流。由于LT3020具有0.2V基准电压，DC687A能够为极低电压应用供电，如（相对）高电流基准电压源。由于LT3020使用低ESR陶瓷输出电容也能保持稳定，因此DC687A使用陶瓷电容。
LT3020数据手册提供完整的器件、操作说明和应用信息。必须将数据手册与演示电路DC687A的演示手册配合阅读。LT3020采用8引脚MSOP和3mm x 3mm DFN两种封装组装，IC底部带有裸露焊盘。为实现较大散热性能，适当设计电路板布局至关重要。
相关产品
文档
-

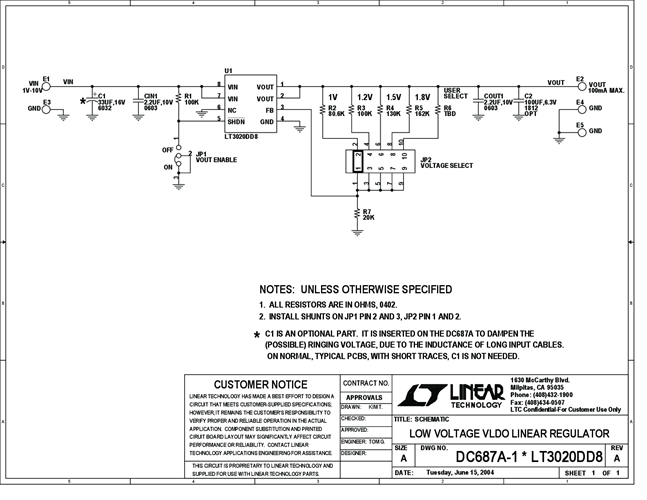

DC687A - Schematic2009/9/24PDF69K
-
DC687A - Demo Manual (Rev. 0)2009/9/24PDF203K
-
DC687A - Design File2009/9/24ZIP538K
