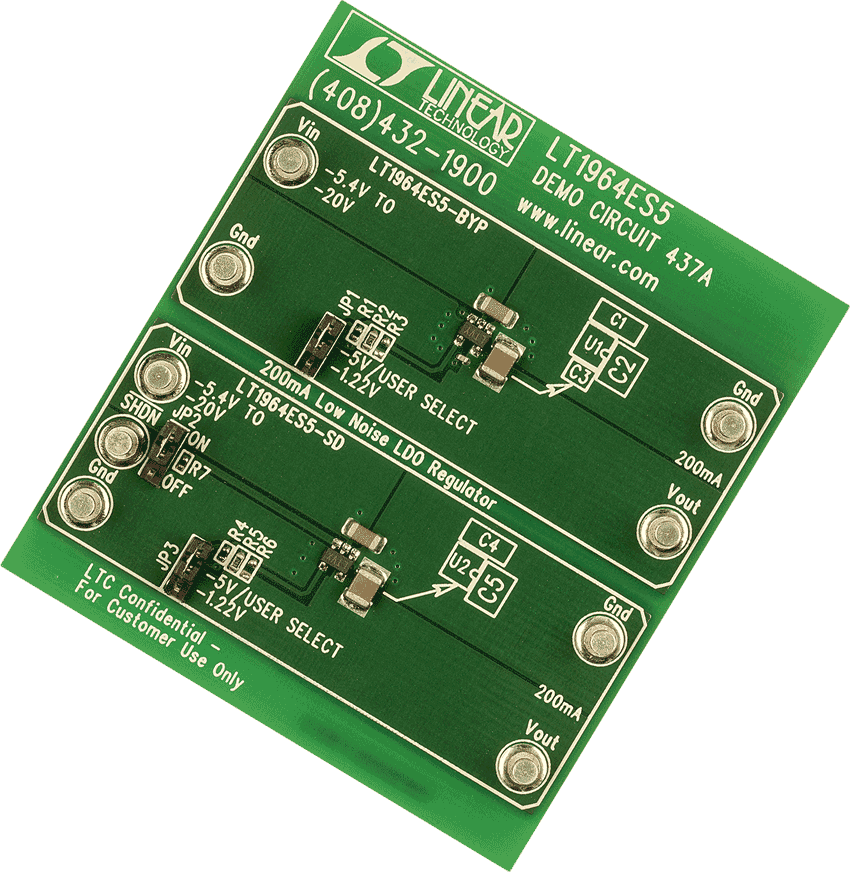

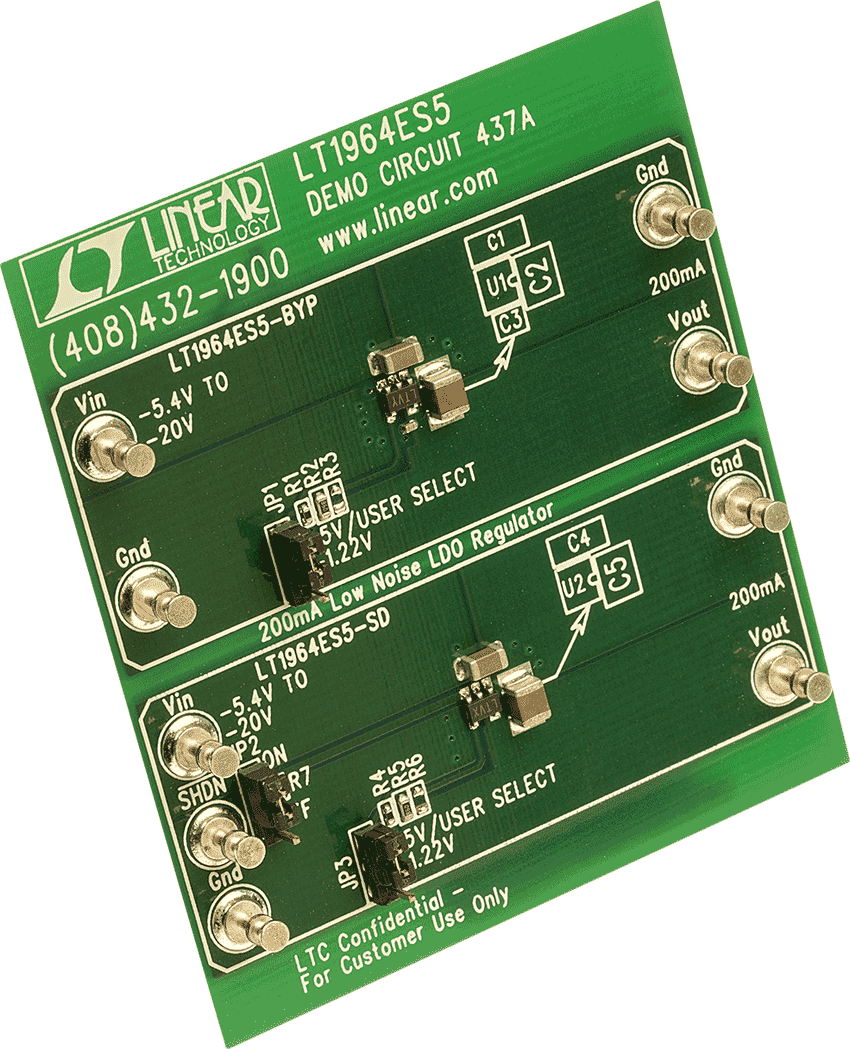

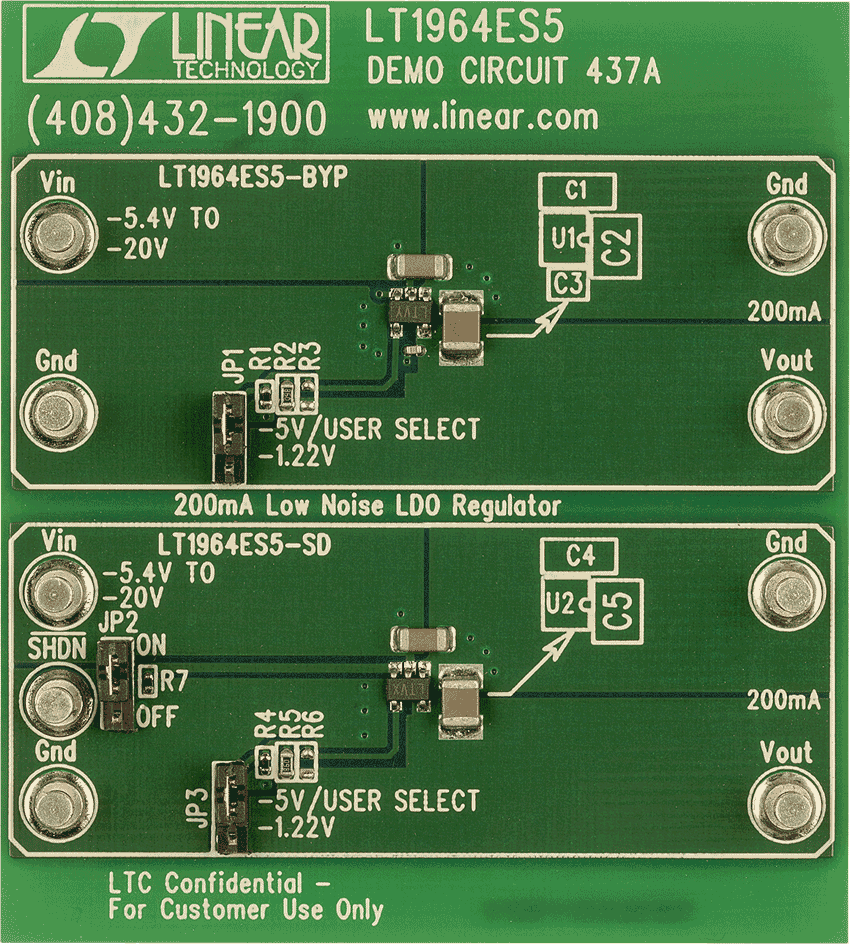

DC437A

LT1964ES56演示板 | 负电压低噪声LDO稳压器， -2.3V ≤ V_IN ≤ -20V， V_OUT = -1.22V/-5V (200mA)

顶部

概览

产品详情

产品详情

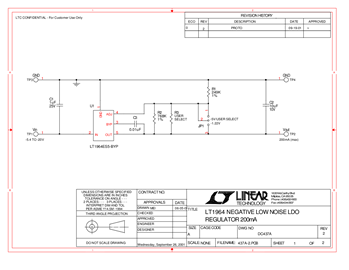

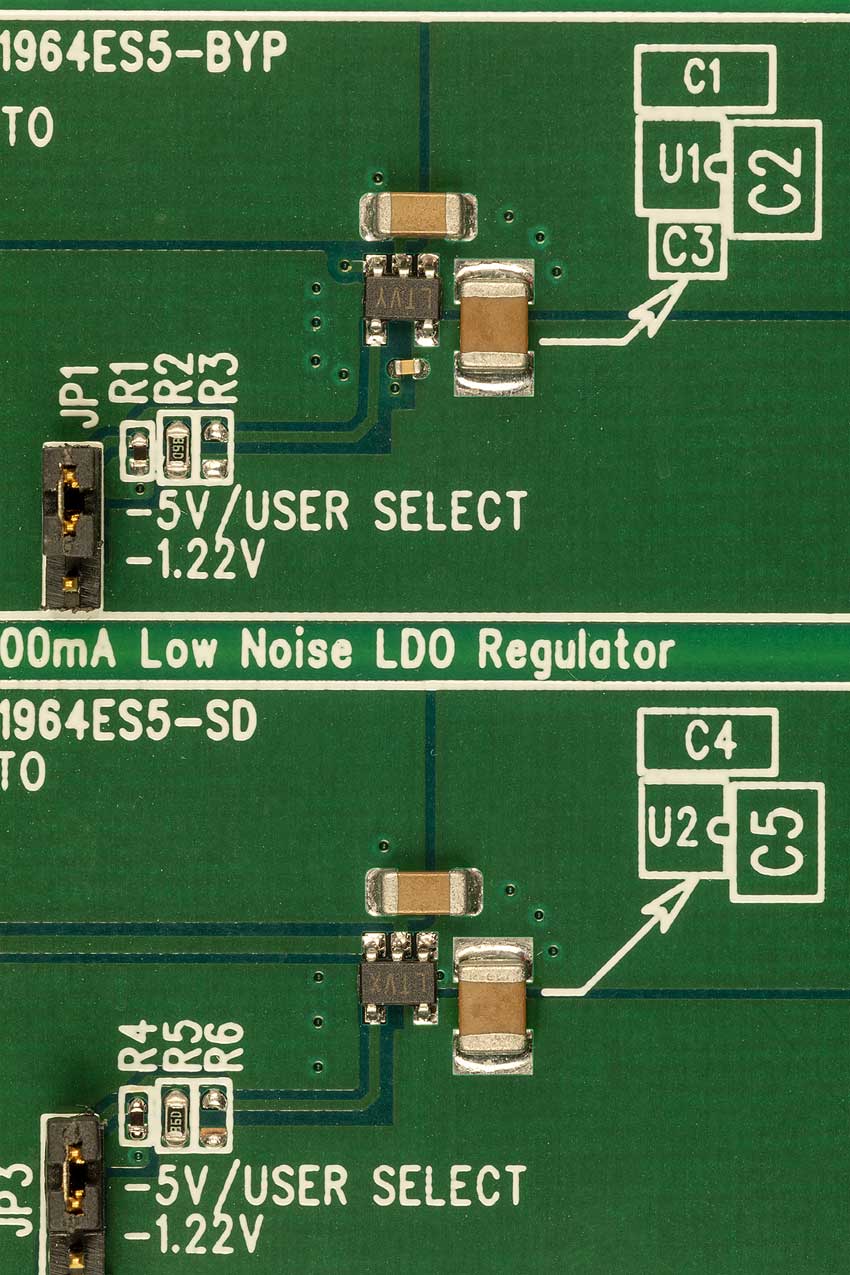

演示电路DC437是一款低噪声负电压微功耗稳压器，采用LT1964提供小型5引脚SOT-23封装的低压差线性稳压器。DC437具有–2.3V至–20V的输入电压范围，能够提供高达200mA的输出电流。此演示板内置两个电路：一个使用LT1964ES5-BYP，其可旁路内部基准电压源以降低输出电压噪声，另一个使用具有关断特性的LT1964ES5-SD。输出电压通过跳线选择，可设置为-1.22V、-5V或用户确定值。
