DC397A

LT1930AES5/LT1931AES5演示板 | 3个电路：升压/SEPIC/逆变器：5VIN至12VOUT1 (250mA)、10V-16VIN至12VOUT2 (250mA)、12VIN至-12VOUT3 (250mA)

顶部

概览

产品详情

产品详情

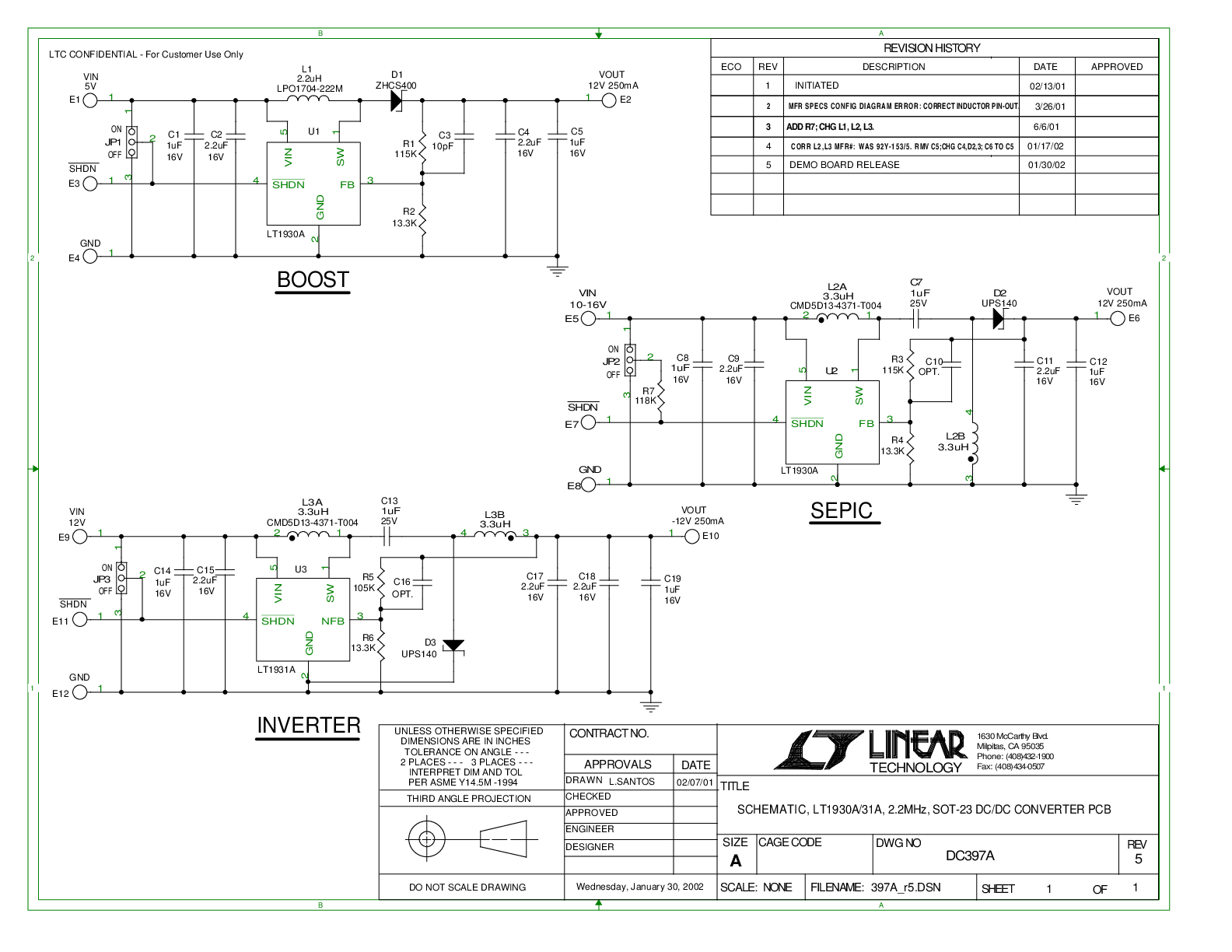

演示电路397是一款多用途DC/DC开关稳压器，采用LT1930A和LT1931A稳压器和SOT-23封装。该演示板提供三个独立的DC/DC转换器以满足不同的应用需求。升压电路可在250mA最大负载下将5V输入转换为12V输出。SEPIC电路可产生恒定12V/250mA（最大负载）输出和10V~16V可变输入。该逆变器电路设计用于需要负12V/250mA（最大负载）和正12V输入的应用。所有三个电路旨在演示快速开关频率(2.2MHz)、内部36V/1A开关、宽输入范围和电路的小尺寸。
