DC3158A

产品详情

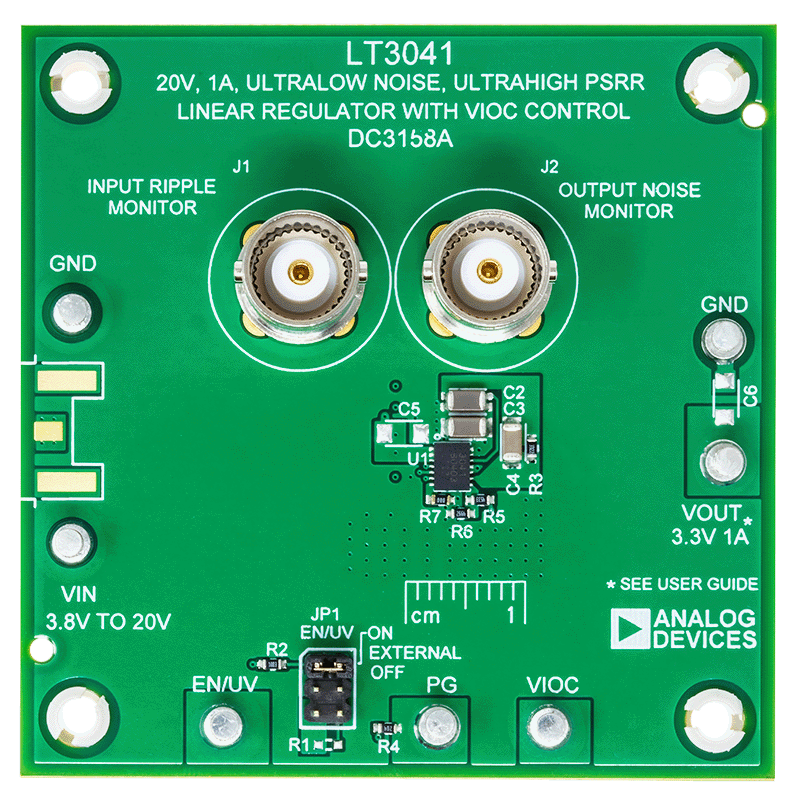

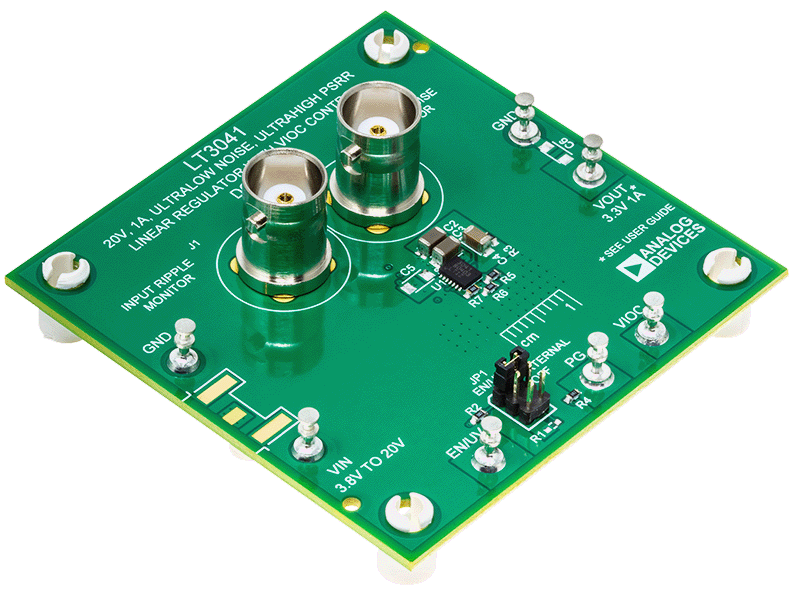

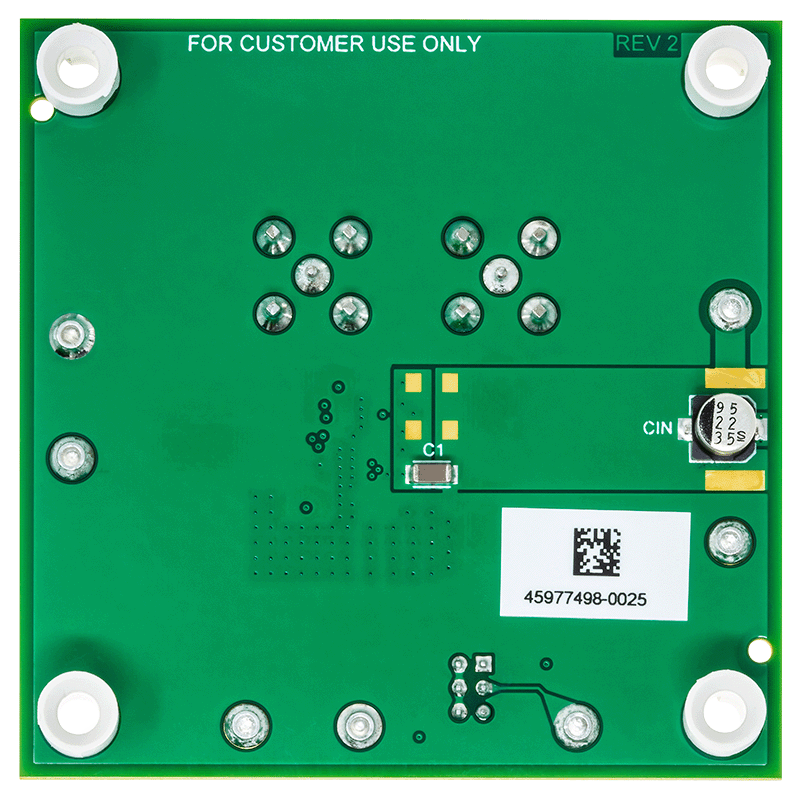

DC3158A 评估板采用 LT3041，这是一款采用电压输入输出控制 (VIOC) 跟踪功能的 20V、1A、超低噪声和超高电源抑制比 (PSRR) 的低压差 (LDO) 线性稳压器。VIOC 用于控制上游开关转换器，以维持 LT3041 两端的恒定电压，从而最大限度地降低功耗并维持 PSRR。

DC3158A 适合在 3.8V 至 20V 的输入电压范围内运行。LT3041 的最大输出电流为 1 A。除了具有超低噪声和超高 PSRR 外，此稳压器还提供可编程的电源正常功能和可编程限流值。电流监控也可通过检测 ILIM 引脚电压来实现。

内置保护包括反向电池保护、反向电流保护、带折返的内部限流值和带滞后的热限制。

有关 LT3041 的完整详细信息，请参阅 LT3041 数据手册，在使用 DC3158A 评估板时，必须同时参阅该数据手册和本用户指南。

DC3158A 的 LT3041 采用 14 引脚、3mm × 4mm 塑料 DFN 封装，IC 底部带有裸露焊盘。恰当的电路板布局对于最大化热性能而言至关重要。
