DC3117A

产品详情

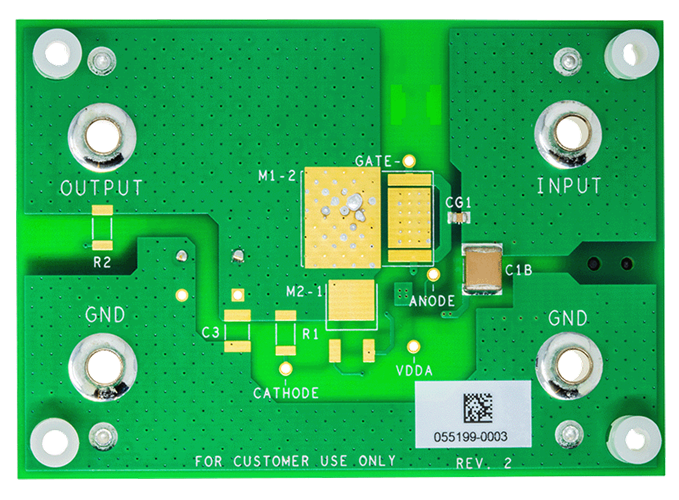

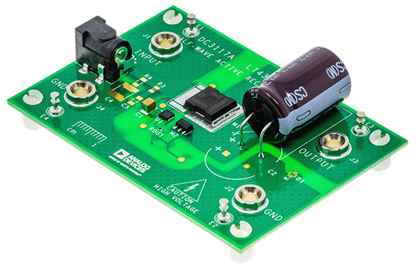

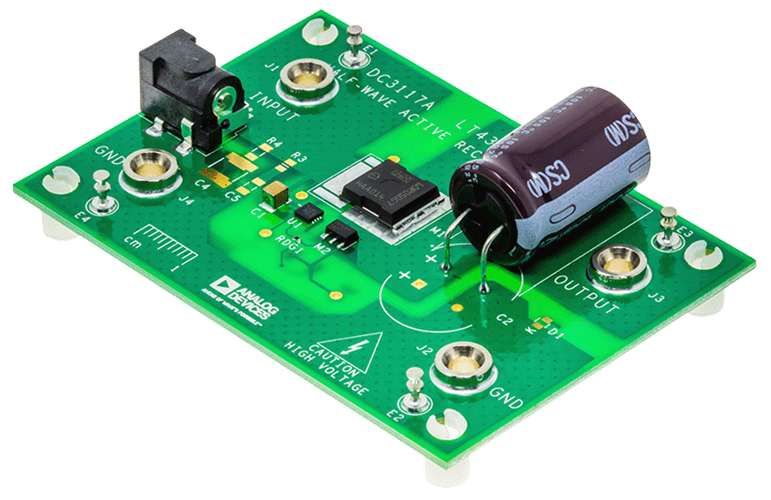

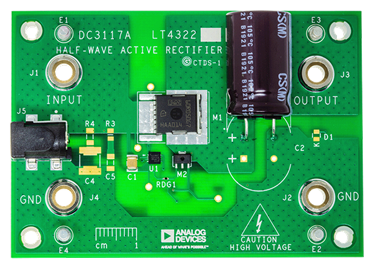

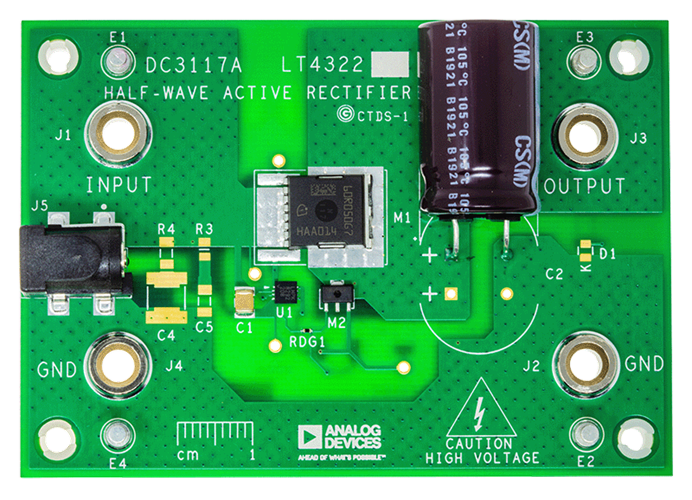

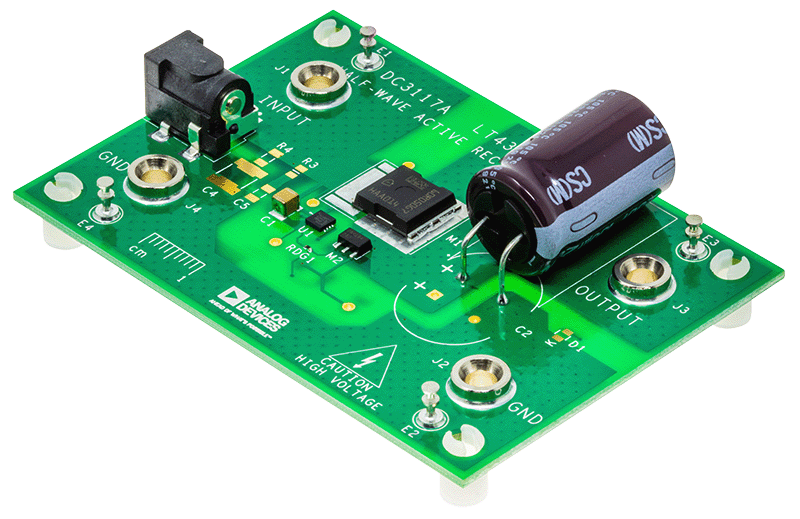

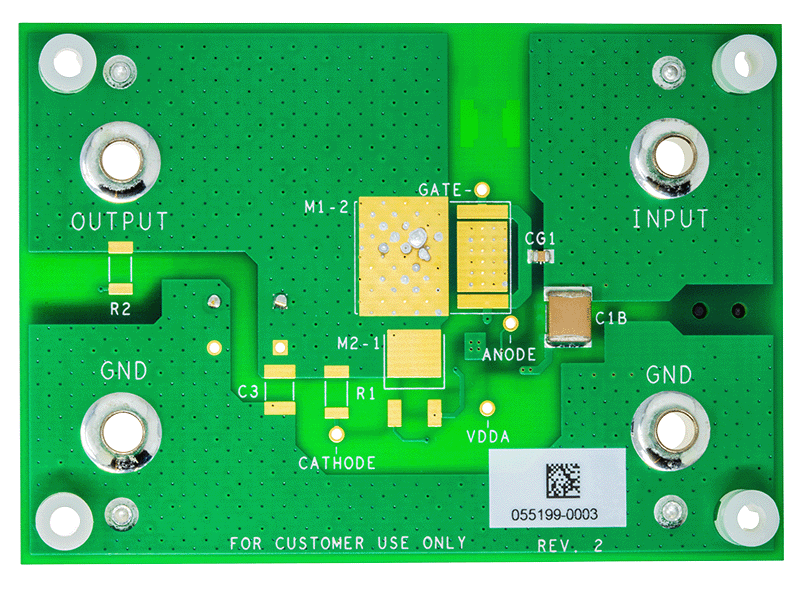

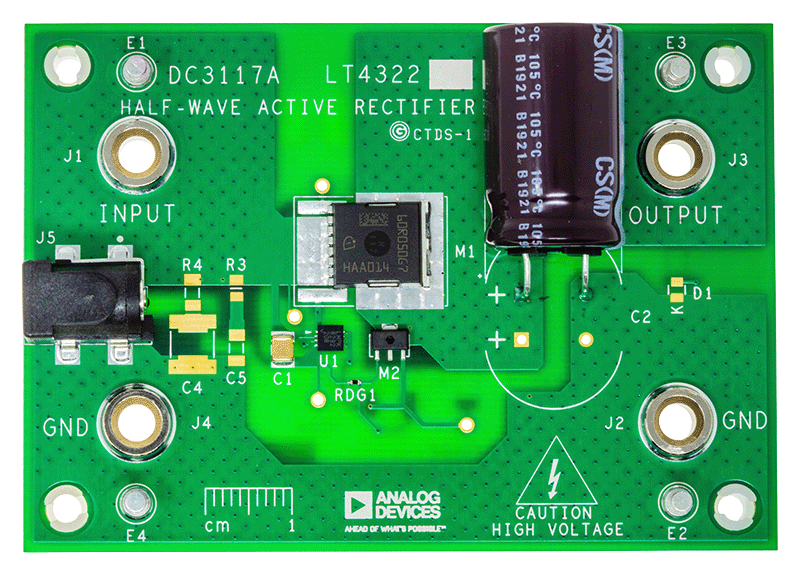

演示电路 3117A 采用浮点高压有源整流器控制器 LT4322，适用于需要高压线路（直流输出电压高达 170V）整流的应用。虽然所选元件的性能是在 60Hz 频率下进行的优化，但 LT4322 能够在高达 100kHz 的频率下工作。

LT4322 可驱动 N 通道 MOSFET 来执行类似二极管的半波整流功能，但功耗远低于二极管。这种拓扑结构减轻了热量约束，提高了可用的输出电压。与 P 通道拓扑结构相比，N 通道拓扑结构具有多个优点，包括更低的 R_DS(ON)、更小的尺寸，更低的成本和更多的 MOSFET 选择。

作为半波整流器，LT4322 仅需几个基本元件即可工作：一个单 N 通道 MOSFET (M1)、一个存储电容器 (C1B)、一个交流平滑电容器 (C2)、一个栅极电容器 (CG1)；此外，在峰间输入电压超过 60V 的应用中，还需要一个 N 通道耗尽型 MOSFET (M2)。
