DC3051A

产品详情

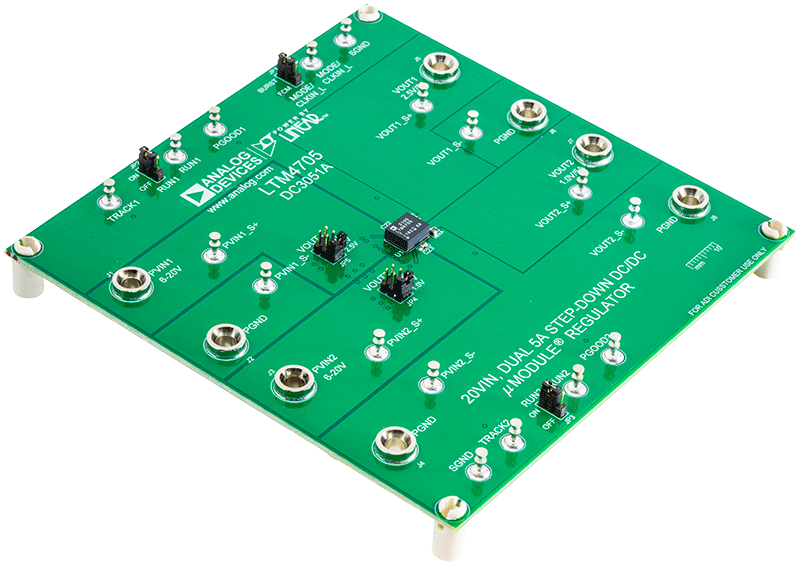

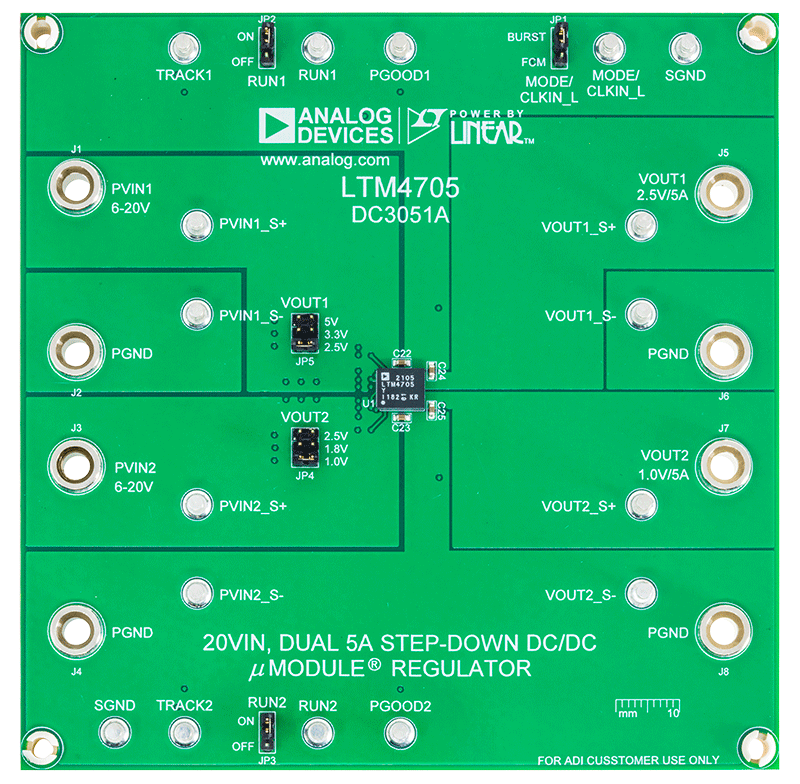

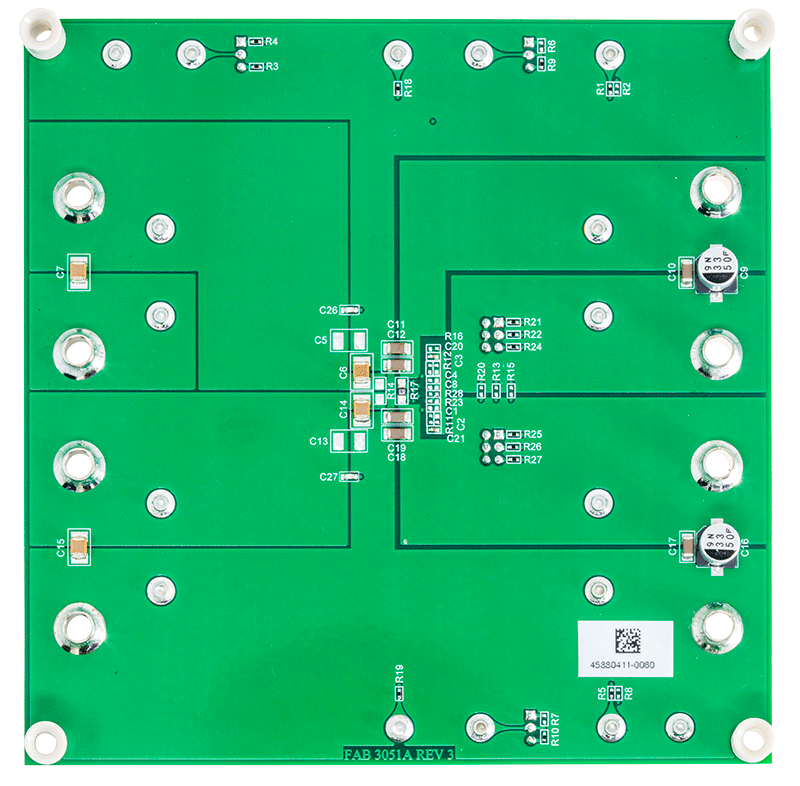

演示电路3051A内置LTM4705，这是一款采用紧凑、薄型6.25mm ×7.5mm ×3.22mm BGA封装的高效率双通道5A或单通道10A μModule^® DC/DC稳压器。LTM4705可采用3.1V至20V输入，并产生0.6V至5.5V输出（仅降压型）。DC3051A演示板旨在将6V^IN至20V^IN转换为双路5A跳线可选输出。该板默认以1MHz的固定频率工作，可通过MODE/SYNC引脚在1MHz至3MHz之间同步。凭借其高开关频率和电流模式架构，可在不牺牲稳定性的情况下对线路和负载变化作出快速瞬态响应。DC3051A可在强制连续模式或脉冲跳跃模式下工作以实现低噪声，或在Burst Mode^®下工作，以在轻负载条件时实现高效率。有关更多详细信息，请参见LTM4705数据手册。

在对DC3051A进行任何更改之前，建议阅读LTM4705数据手册。
