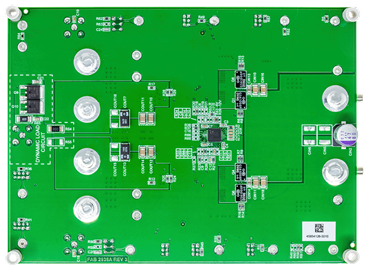

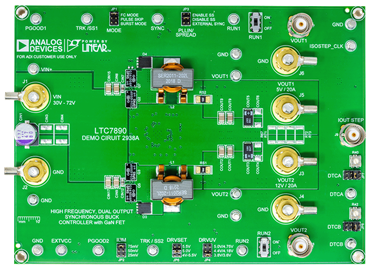

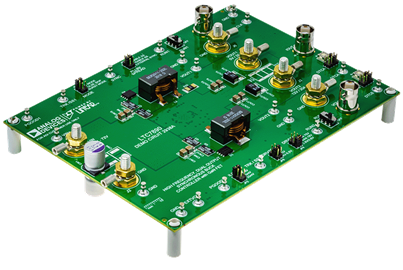

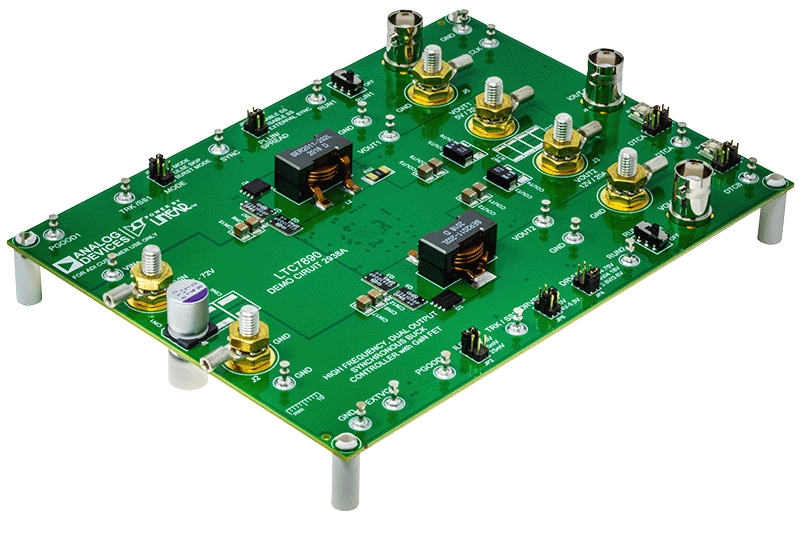

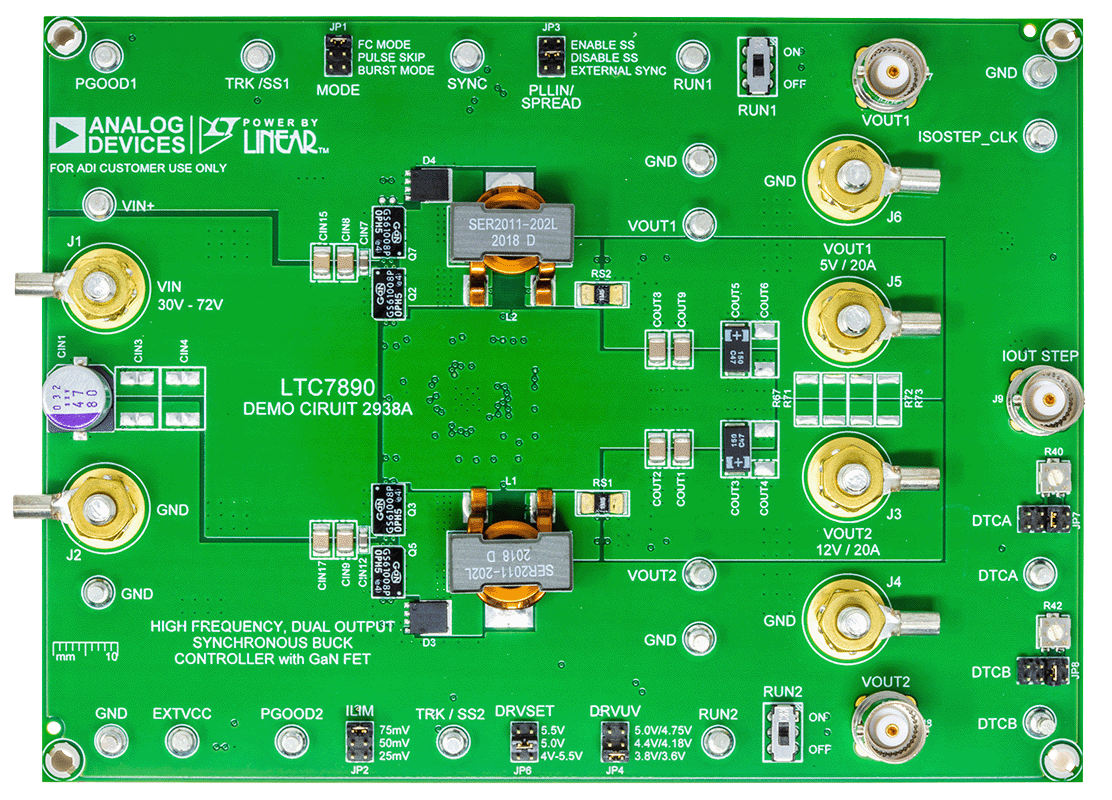

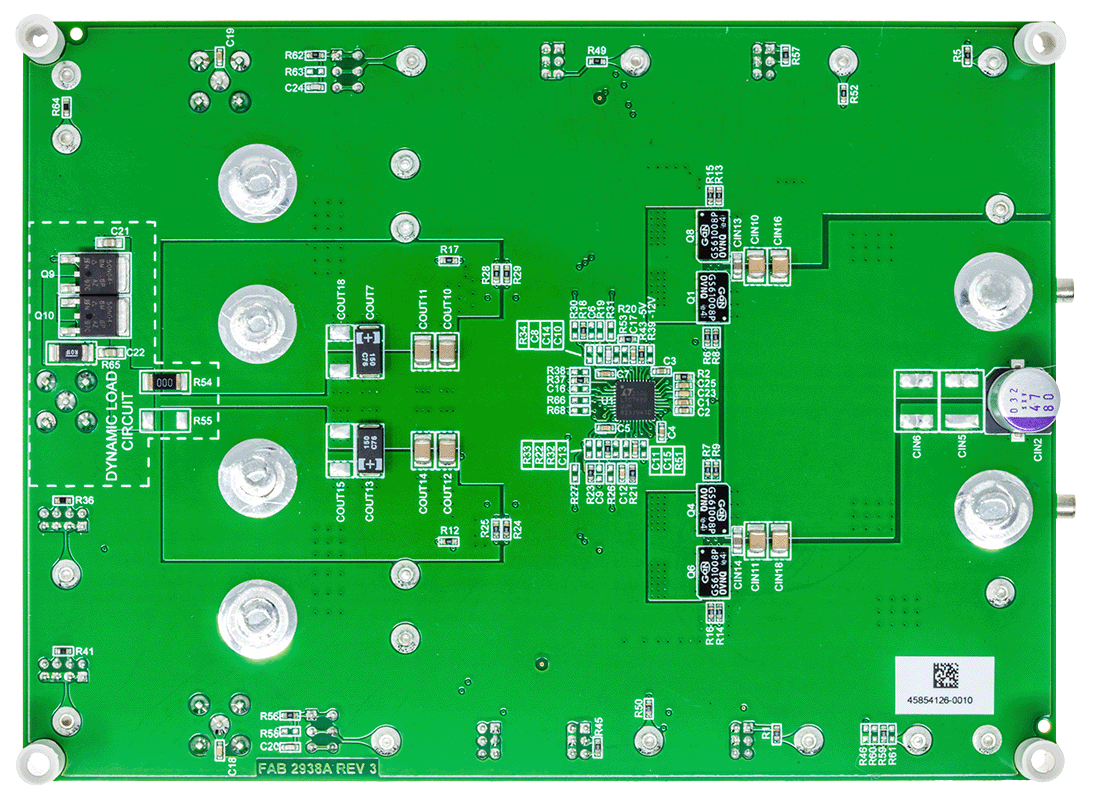

DC2938A

产品详情

演示电路 2938A 是一款双输出非隔离式同步降压转换器，可驱动所有 N 通道氮化镓 (GaN) FET 功率级。DC2938A 采用 LTC®7890，这是一款低静态电流高频（从 100kHz 到 3MHz 的可编程固定频率）双路降压 DC/DC 同步控制器，具有用于 GaN FET 的专用驱动器功能，采用小型 6mm × 6mm QFN 封装。

DC2938A 在 30V至 72V 的输入电压范围内工作，而 LTC7890 可以在高达 100V 的范围内工作。DC2938A 演示板产生两个输出：5V 和 12V，分别具有高达 20A 的输出。DC2938A 配有用于电流检测的检测电阻。通过模式选择器，DC2938A 可在轻载下在强制连续、脉冲跳跃或突发工作模式 (Burst Mode^®) 下工作。DTCA 和 DTCB 选择器可轻松调整死区时间，以提高效率或定制应用。DRVSET 和 DRVUV 选择器允许在从 4V 到 5.5V 之间选择驱动电压以优化性能。

LTC7890 的 EXTV_CC 引脚可接入开关稳压器的输出或其他可用电源进行供电，从而降低功耗并提高效率。请参阅 LTC7890 的数据手册，以获得完整的器件、运行和应用说明。
