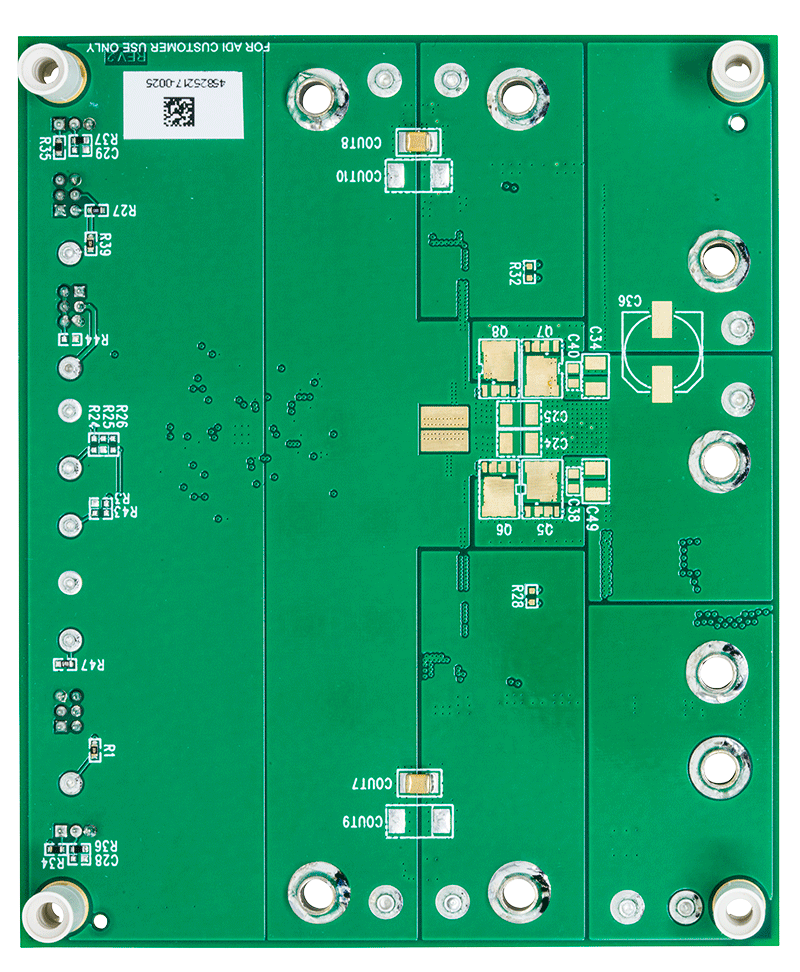

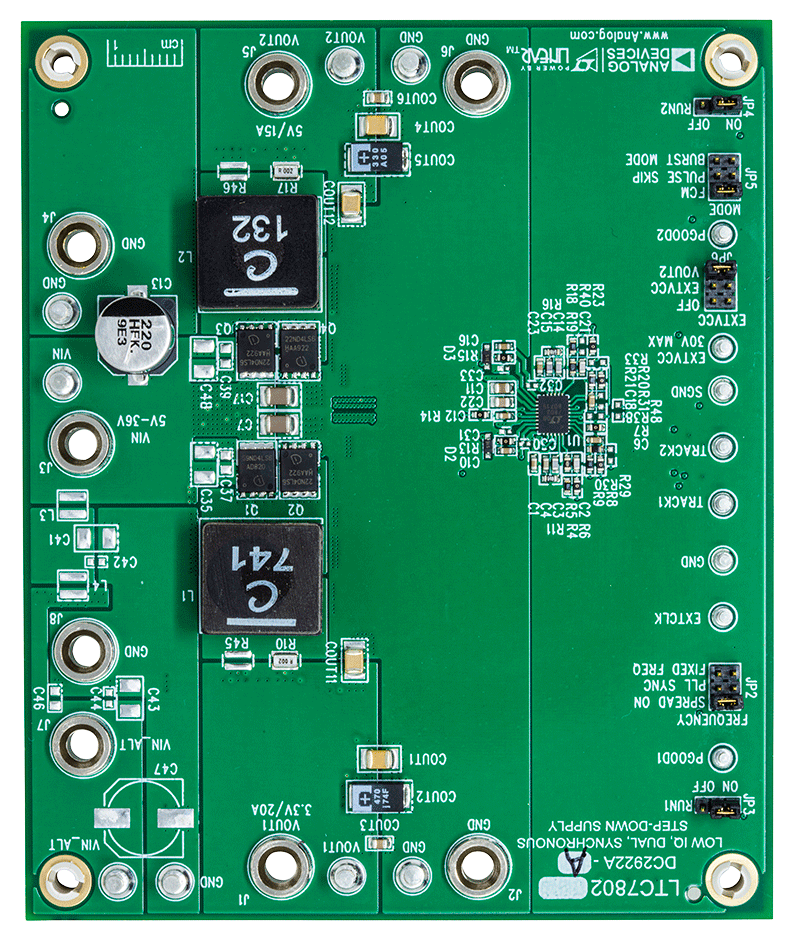

演示电路 2922A-A 和 2922A-B 是双路降压型 DC/DC 转换器，采用 LTC7802 或 LTC7802-3.3 PWM 控制器。这些演示板上使用的两个控制器 IC’ 都是具有扩频功能的 40V 低 I_Q、双路、2 相同步降压型控制器。两个演示板均在 5V 至 36V 的输入电压范围内工作，并在 20A 和 15A 输出下提供 3.3V 和 5V 的输出。

DC2922A-A 使用 LTC7802 并具有一个电阻分压器网络来设置 3.3V 输出。DC2922A-B 使用 LTC7802-3.3 并具有不需要电阻分压器网络的固定 3.3V 输出。

两块板的一些关键特性包括用于扩频或外部时钟选项的频率跳线，以及用于 V_OUT2 的 EXTV_CC 跳线 , EXTV_CC, 或输入派生的 V_CC、允许转换器在 FCM、脉冲跳跃或 Burst Mode^®运行的MODE 跳线和每个输出的 PGOOD 信号。

两个通道可以并联，以获得更高的输出电流。有关设置电路板以并联两个输出的更多信息，请参阅相应的数据手册。LTC7802 和 LTC7802-3.3 数据手册对这些套件及其操作和应用信息进行了完整的描述，在处理或修改这些演示电路之前，必须结合 DC2922A 演示手册一起阅读。
