概览

优势和特点

  • 用于 LTC2686 多通道电压输出 DAC 的全功能评估板
  • 灵活的输出功率配置
  • 轻松连接到外部负载
  • 用于监控 DAC 状态信号的测试点
  • 兼容 ACE 评估软件

产品详情

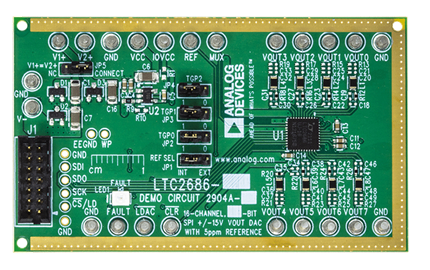

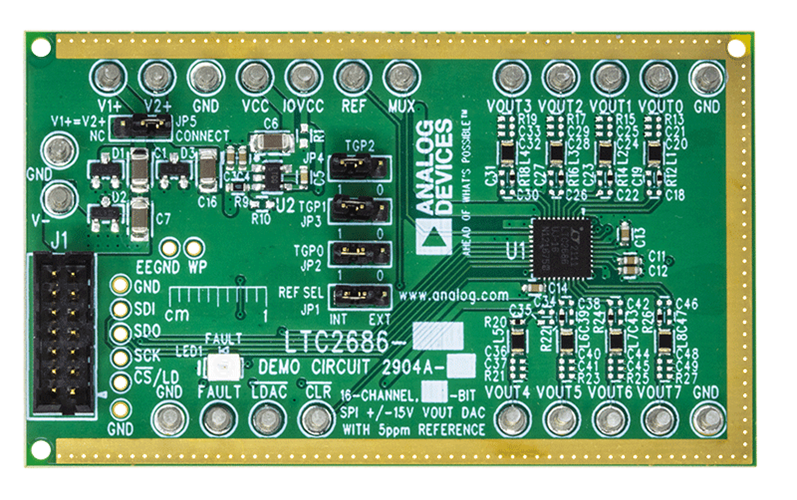

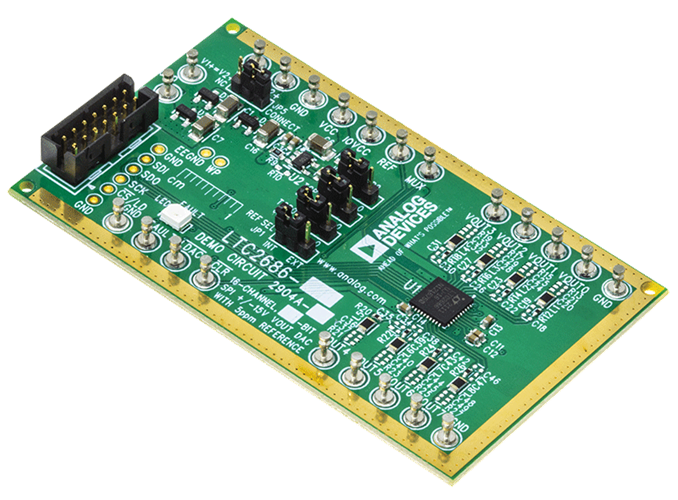

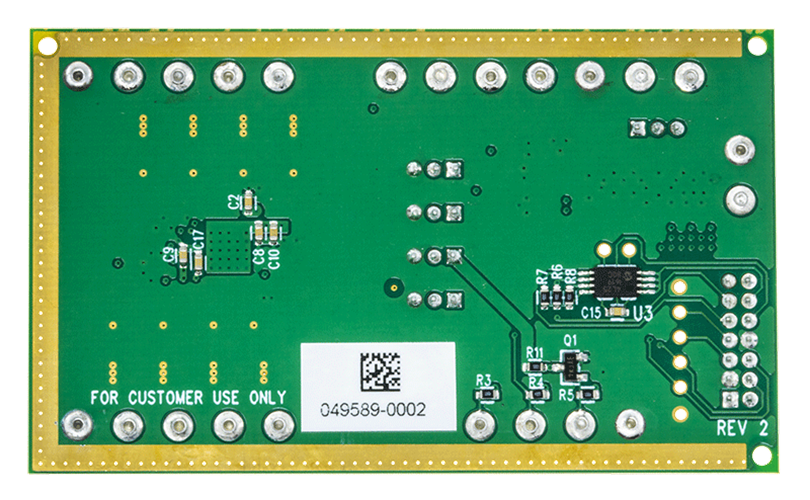

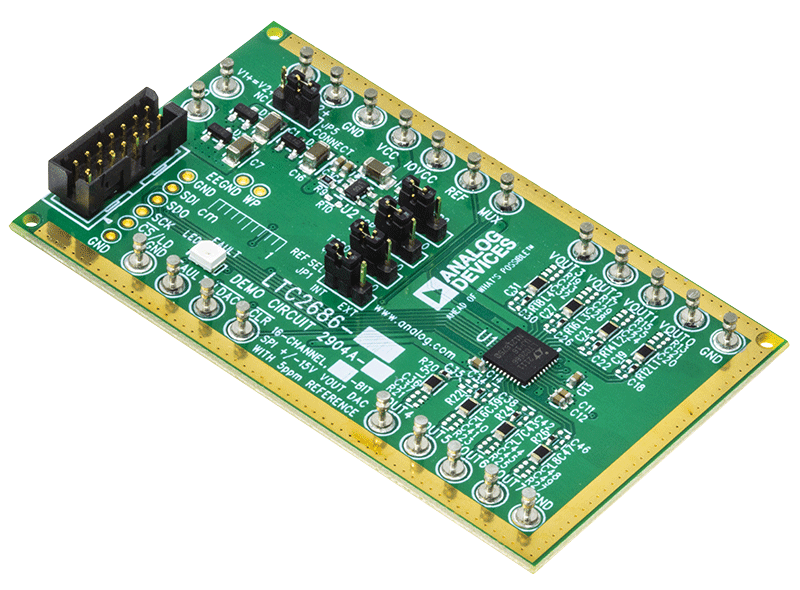

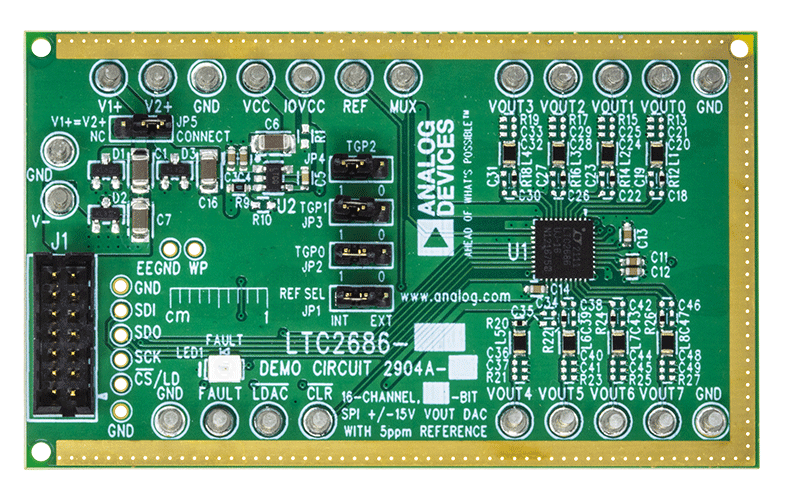

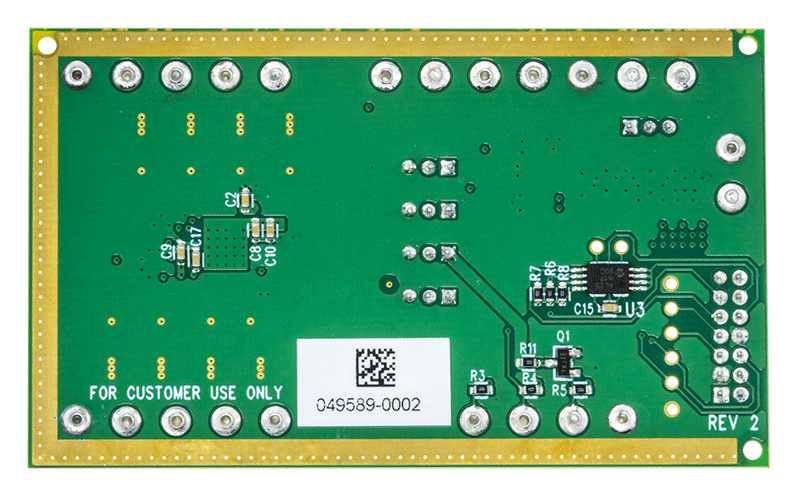

DC2904A-B是一款全功能评估板，用于评估8通道、精密电压输出数模转换器(DAC) LTC2686。

DC2904A-B通过串行外设接口(SPI)和J1连接器进行控制。SPI信号通过与DC2904A-B相连的扁平电缆从DC2026C控制器板发送。

DC2904A-B通过分析、控制、评估(ACE)软件提供直观的图形用户界面(GUI)，利用SPI接口来配置和控制LTC2686。

LTC2686用于各种电压模式偏置应用，例如用于数据通信的光学调制器。每个通道的输出电压范围可通过软件进行选择，且任何通道均可路由至DC2904A-B MUX引脚，从而允许从外部监控通道电压或电流。

有关LTC2686的完整规格，请参阅LTC2686数据手册；在使用DC2904A-B时，必须同时参阅该数据手册和本用户指南。

相关产品

包装内含

  • DC2904A-B 评估板
  • 用于连接 Linduino DC2026C 控制器板的带状电缆

使用入门

需要的设备

  • DC2026C 控制器板（必须单独购买）
  • 在 Windows® 7 或 Windows 10 环境下运行的 PC
  • 电压表
  • 电源


所需软件

  • ACE 评估软件（可从此页面下载）


所需文件

  • LTC2686 数据手册
  • DC2904A-B 设计文件（可从此页面下载）

文档

  • 查看全部 (3)
  • 用户手册 (1)
  • 数据手册 (1)
  • 评估设计文件 (1)
    • Document Type

    软件

    ACE软件

    ZIP
    378 KB
    ACE plug-in for Board.LTC2688 1.2023.2100 [6月 05 24]
    The LTC2688 ACE Plugin supports the LTC2688 (DC2873A) and the LTC2686 (DC2904A). The LTC2688 is a 16-Channel, 16/12-Bit Voltage Output SoftSpan DAC. The LTC2686 is an 8-Channel, 16-Bit Voltage Output SoftSpan DAC
    EXE
    157 MB
    ACE Installer Software 1.30.3323.1470 [1月 10 25]
    Analysis | Control | Evaluation (ACE) Software. Requires internet access. Run this executable to install ACE onto your computer. Required before installing the plug-in(s) above. Once ACE is installed, double-click on the plug-in package to install the plug-in.
