DC2895A

产品详情

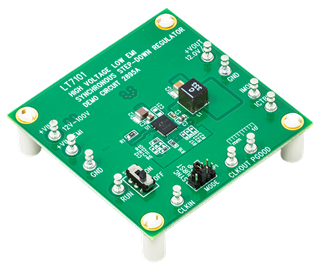

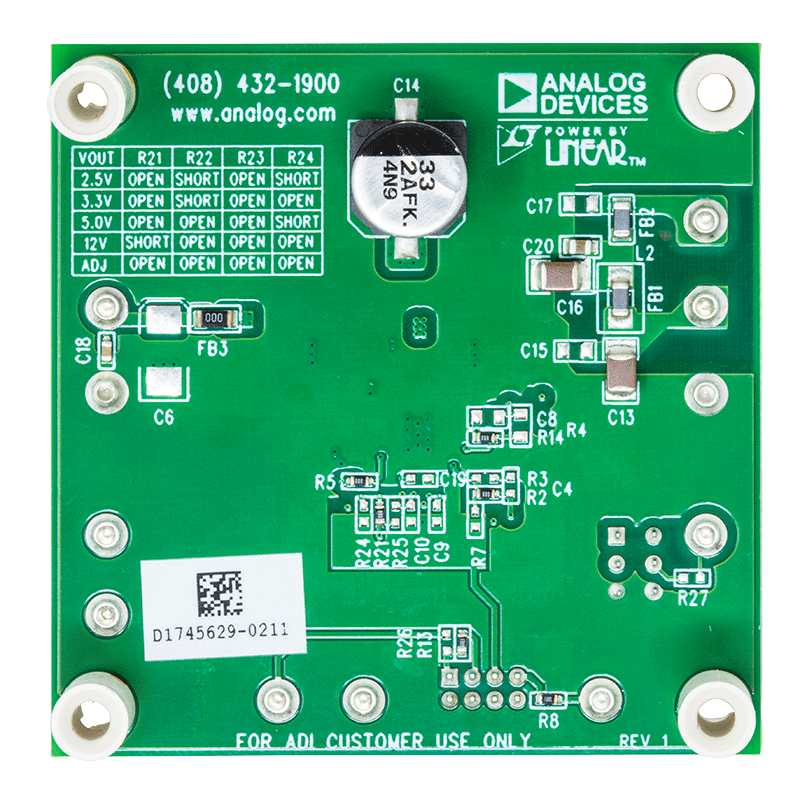

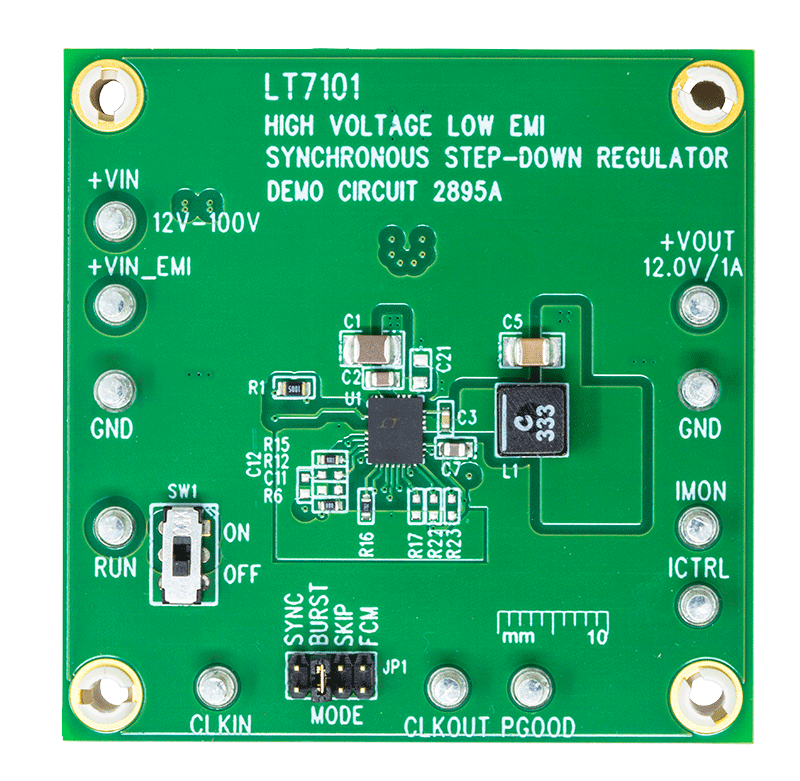

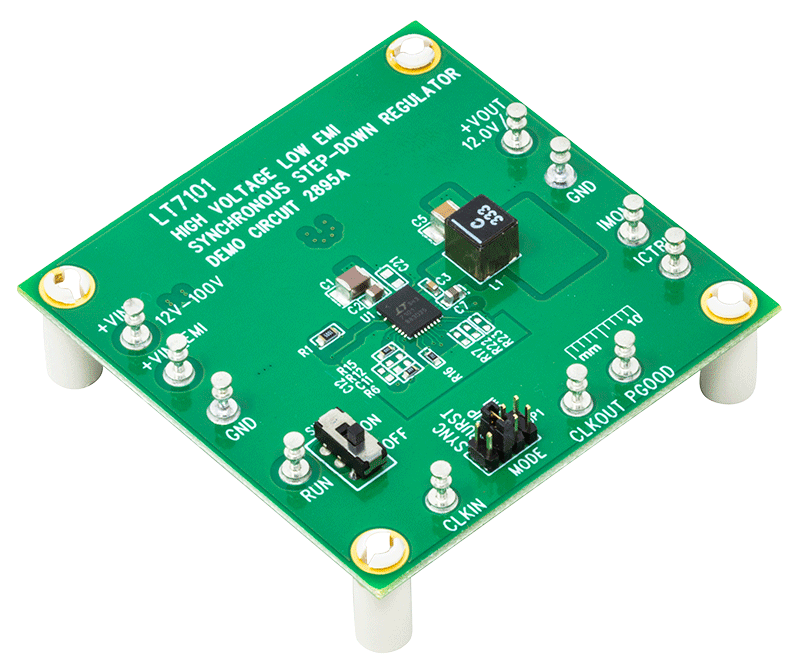

演示电路2895A是一款100V单芯片DC/DC降压型稳压器，内置LT7101。该演示板在400kHz开关频率下设计提供12V/1A输出和12V至100V的输入。宽输入范围使其适合汽车、工业、医疗仪器和电信应用。该降压稳压器分别具有94.5% (24V_IN)、92.3% (48V_IN)和87.1% (100V_IN)的峰值效率（参见图4）。

LT7101是一款紧凑型高效率同步单芯片降压型开关稳压器，具有快速电流编程功能。LT7101中内置电源开关、补偿网络和其他必要电路，可将外部元件数量降至低点并简化设计。LT7101具有4.4V至105V的宽工作电压范围。该器件具有35ns最小导通时间以及100%最大占空比，可在1V至V_IN之间的任何输出电压下进行实际应用。开关频率可通过振荡器电阻或外部时钟在200kHz至2MHz范围内进行编程设置。其他特性包括快速、精确的输出电流编程和监控以及超低EMI/EMC辐射。
